Обзорная рентгенография органов брюшной полости: Клинический справочник
Обзорная рентгенография органов брюшной полости (ОРБП) - один из старейших и наиболее базовых методов лучевой диагностики, который, несмотря на широкое внедрение компьютерной томографии (КТ) и ультразвукового исследования (УЗИ), сохраняет свою актуальность в ургентной медицине, особенно при первичной оценке пациентов с острой абдоминальной болью. Этот метод основан на получении суммационного изображения анатомических структур брюшной полости за счет их различной способности поглощать рентгеновское излучение.
Обзорная рентгенография брюшной полости является быстрым, доступным и информативным методом скрининговой диагностики при подозрении на ряд острых хирургических состояний, таких как перфорация полого органа и кишечная непроходимость.
Список сокращений
- ОРБП - Обзорная рентгенография органов брюшной полости
- КТ - Компьютерная томография
- МРТ - Магнитно-резонансная томография
- УЗИ - Ультразвуковое исследование
- ЖКТ - Желудочно-кишечный тракт
- ОКН - Острая кишечная непроходимость
- МКБ - Мочекаменная болезнь
- РКИ - Рандомизированное контролируемое исследование
- ЛПУ - Лечебно-профилактическое учреждение
- ACR - American College of Radiology (Американский колледж радиологии)
- NICE - National Institute for Health and Care Excellence (Национальный институт здравоохранения и передового опыта Великобритании)
Краткий глоссарий
- Рентгеноконтрастность - способность вещества или ткани поглощать рентгеновское излучение. Структуры с высокой рентгеноконтрастностью (например, кости, конкременты) выглядят на снимке светлыми (белыми), с низкой (например, газ) - темными (черными).
- Пневмоперитонеум - наличие свободного газа в брюшной полости, как правило, являющееся признаком перфорации полого органа.
- Чаши Клойбера (уровни «жидкость-газ») - горизонтальные уровни, видимые на рентгенограмме в вертикальном положении пациента, образуемые скоплением жидкости и газа в расширенных петлях кишечника. Являются классическим признаком кишечной непроходимости.
- Симптом «серпа» или «полумесяца» - рентгенологический признак пневмоперитонеума, представляющий собой серповидную полоску просветления (газа) под куполом диафрагмы.
- Кальцинаты - отложения солей кальция в тканях или органах, хорошо видимые на рентгенограммах в виде интенсивных затемнений.
- Конкременты - камни, образующиеся в полых органах и протоках (например, в почках, желчном пузыре).
- Принцип ALARA (As Low As Reasonably Achievable) - принцип радиационной безопасности, предписывающий использовать минимально возможные дозы облучения для получения диагностически значимой информации.
1. Строение и описание метода
Что такое обзорная рентгенография брюшной полости?
Обзорная рентгенография брюшной полости - это неинвазивный метод лучевой диагностики, позволяющий получить двухмерное статическое изображение органов и структур, расположенных в абдоминальной и тазовой областях. Исследование выполняется без введения контрастных веществ и служит для первичной, быстрой оценки состояния пациента. Метод основан на прохождении рентгеновских лучей через тело пациента и их регистрации на детекторе (пленке или цифровой матрице).
Итоговое изображение представляет собой «теневую» карту, где плотность различных тканей определяет степень ослабления рентгеновского излучения. Существует четыре основных уровня рентгеновской плотности, различимых на снимке:
- Воздух/Газ: Наименьшая плотность, выглядит черным (например, газ в кишечнике).
- Жир: Плотность выше, чем у газа, выглядит темно-серым (например, околопочечная жировая клетчатка).
- Мягкие ткани/Жидкость: Плотность одинакова, выглядят светло-серым (например, печень, селезенка, почки, мышцы, асцитическая жидкость).
- Кости/Кальций: Наибольшая плотность, выглядят белыми (например, позвонки, ребра, тазовые кости, рентгенконтрастные конкременты).
ОРБП является базовым методом визуализации, который дифференцирует структуры по их рентгеновской плотности, предоставляя быструю, хотя и ограниченную, информацию о состоянии костных структур, распределении газа и наличии кальцинатов в брюшной полости.

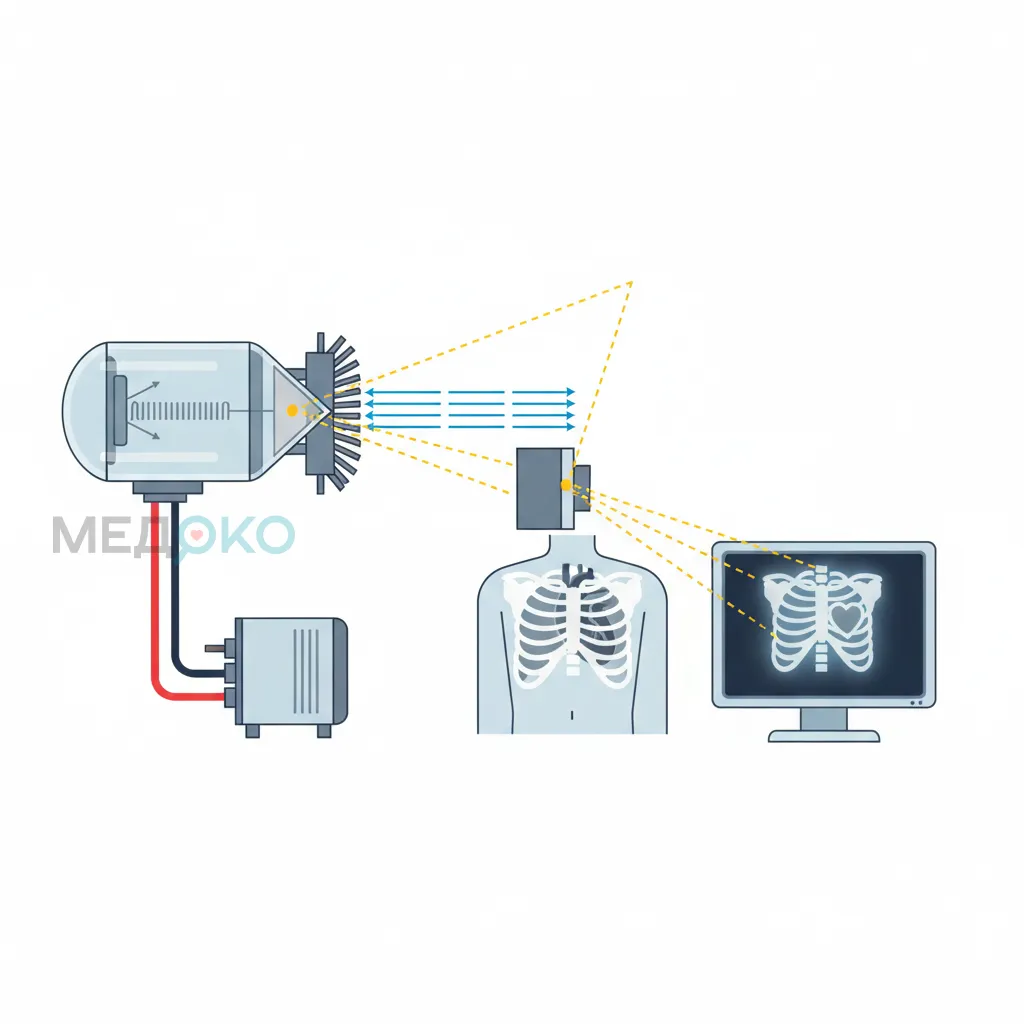

Физический принцип и технические аспекты
Метод использует ионизирующее излучение (рентгеновские лучи), генерируемое в рентгеновской трубке. Пучок лучей коллимируется (ограничивается) до размеров исследуемой области и направляется на пациента. Проходя через тело, лучи ослабляются в разной степени в зависимости от плотности и атомного номера тканей. Детектор, расположенный за пациентом, регистрирует прошедшее излучение, формируя изображение. Современные цифровые системы (DR- и CR-системы) позволяют получать изображения высокого качества при меньшей лучевой нагрузке по сравнению с пленочными технологиями, а также предоставляют возможности для постобработки (изменение яркости, контрастности).
Современная цифровая рентгенография повысила диагностическую ценность метода и снизила лучевую нагрузку на пациента, что особенно важно в педиатрической практике и при необходимости динамического наблюдения.
2. Показания для проведения обзорной рентгенографии
Показания к ОРБП со временем сузились из-за повсеместного распространения УЗИ и КТ. Однако в ряде клинических ситуаций, особенно в условиях ограниченных ресурсов или при необходимости экстренной диагностики, метод остается незаменимым. Согласно клиническим рекомендациям, как российским (Источник: Клинические рекомендации Минздрава РФ по острой кишечной непроходимости - https://cr.minzdrav.gov.ru/clin-rec (дата обращения: 15.01.2025)), так и международным (Источник: ACR Appropriateness Criteria® Acute Abdominal Pain - https://www.acr.org (дата обращения: 20.02.2025)), ОРБП наиболее информативна при следующих состояниях.
Ургентные (неотложные) показания
- Подозрение на перфорацию полого органа: Это абсолютное показание. ОРБП в вертикальном положении (или латерография) является быстрым и высокоспецифичным методом для выявления свободного газа в брюшной полости (пневмоперитонеума), что требует немедленного хирургического вмешательства.
- Подозрение на острую кишечную непроходимость (ОКН): Исследование позволяет выявить расширенные петли кишечника, уровни «жидкость-газ» (чаши Клойбера), что подтверждает диагноз и помогает определить уровень обструкции (тонко- или толстокишечная).
- Поиск рентгенконтрастных инородных тел: Проглоченные металлические предметы, батарейки, крупные кости - ОРБП является методом выбора для их локализации в ЖКТ, особенно у детей.
- Подозрение на токсический мегаколон: При язвенном колите или псевдомембранозном колите ОРБП позволяет быстро оценить степень дилатации толстой кишки и выявить признаки надвигающейся перфорации.
Основными неотложными показаниями для ОРБП являются подозрение на перфорацию полого органа и кишечную непроходимость. В этих ситуациях скорость и доступность метода превосходят его ограничения.
Плановые и относительные показания
- Диагностика и мониторинг мочекаменной болезни (МКБ): ОРБП эффективна для выявления рентгенконтрастных (кальцийсодержащих) конкрементов в почках, мочеточниках и мочевом пузыре. Метод также используется для оценки положения стента или нефростомы и для контроля миграции камней после литотрипсии.
- Подозрение на ишемию кишечника (поздние стадии): Наличие газа в стенке кишечника (пневматоз) или в системе воротной вены является грозным признаком, который может быть виден на ОРБП.
- Оценка положения катетеров и дренажей: Контроль местоположения назогастральных зондов, дренажных трубок, перитонеальных катетеров.
В плановой диагностике роль ОРБП снизилась, однако она остается ценным инструментом для мониторинга рентгенконтрастных конкрементов при МКБ и для контроля медицинских устройств.
Применение в педиатрии
У детей показания к ОРБП схожи со взрослыми, но имеют свои особенности, связанные с возраст-специфичными патологиями. Принцип ALARA (минимизация лучевой нагрузки) имеет первостепенное значение.
- Некротизирующий энтероколит у новорожденных: ОРБП является основным методом диагностики, позволяя выявить пневматоз кишечной стенки, газ в портальной системе и пневмоперитонеум.
- Инвагинация кишечника: Хотя УЗИ является «золотым стандартом», ОРБП может использоваться как начальный метод при подозрении на осложнения (непроходимость, перфорация).
- Атрезия и стеноз различных отделов ЖКТ у новорожденных: Исследование позволяет оценить распределение газа и заподозрить уровень обструкции.
В педиатрии ОРБП критически важна для диагностики жизнеугрожающих состояний у новорожденных, таких как некротизирующий энтероколит, где своевременная визуализация патологических признаков определяет тактику лечения.
3. Противопоказания и ограничения
Абсолютные и относительные противопоказания
Единственным абсолютным противопоказанием к проведению ОРБП является беременность, особенно в первом триместре, из-за тератогенного риска ионизирующего излучения для плода. Исследование может быть выполнено только по жизненным показаниям, когда польза для матери значительно превышает потенциальный риск для плода, с использованием всех возможных средств защиты (например, просвинцованного фартука).
К относительным противопоказаниям относятся:
- Невозможность пациента сохранять неподвижность.
- Наличие более информативной и доступной альтернативы (например, прикроватное УЗИ).
- Крайне тяжелое состояние пациента, не позволяющее транспортировать его в рентген-кабинет (в этом случае возможно использование палатного рентген-аппарата).
Беременность является главным противопоказанием к ОРБП, требующим взвешенного клинического решения и рассмотрения альтернативных методов, таких как УЗИ или МРТ.
Ограничения метода
Несмотря на свою доступность, ОРБП имеет существенные ограничения, которые необходимо учитывать при интерпретации результатов:
- Низкая мягкотканная контрастность: Метод плохо дифференцирует паренхиматозные органы (печень, селезенка, поджелудочная железа), жидкостные образования (кисты, абсцессы) и стенки полых органов.
- Суммационный эффект: Изображение является двухмерной проекцией трехмерного объекта, что приводит к наложению структур друг на друга и затрудняет точную локализацию патологического очага.
- Зависимость от оператора и укладки: Качество снимка и его информативность сильно зависят от правильности укладки пациента и выбранных режимов съемки.
- Низкая чувствительность при некоторых состояниях: ОРБП может быть неинформативна на ранних стадиях кишечной непроходимости, при ишемии кишечника без пневматоза, при рентгеннегативных конкрементах (уратных) и при небольшом количестве свободного газа.
Ключевые ограничения ОРБП - низкая детализация мягких тканей и суммационный характер изображения, что обуславливает ее роль как скринингового, а не окончательного метода диагностики для большинства абдоминальных патологий.
4. Как подготовиться к исследованию
Подготовка к ОРБП зависит от срочности ее проведения.
Подготовка в экстренных ситуациях
При проведении исследования по ургентным показаниям (острая боль в животе, травма) специальная подготовка не требуется и не проводится. Цель - максимально быстро получить диагностическую информацию. Пациенту необходимо снять с себя все металлические предметы (украшения, ремни, одежду с молниями) в области исследования.
В экстренной медицине подготовка к ОРБП отсутствует, так как временные затраты могут критически повлиять на исход заболевания.
Подготовка к плановому исследованию
Если ОРБП выполняется в плановом порядке (например, для оценки динамики МКБ), рекомендуется подготовка, направленная на уменьшение количества газа и каловых масс в кишечнике, которые могут создавать артефакты и затруднять визуализацию.
- Диета: За 2-3 дня до исследования исключаются продукты, вызывающие повышенное газообразование (бобовые, свежие овощи и фрукты, черный хлеб, молоко, газированные напитки).
- Очищение кишечника: Накануне исследования вечером и/или утром в день процедуры может быть рекомендована очистительная клизма или прием слабительных препаратов (по назначению врача).
- Прием ветрогонных средств: Для уменьшения метеоризма могут быть назначены препараты на основе симетикона.
- Исследование проводится натощак.
Плановая подготовка к ОРБП направлена на очищение кишечника, что значительно улучшает качество визуализации почек, мочеточников и других забрюшинных структур.
5. Порядок проведения процедуры
Процедура ОРБП быстрая и безболезненная, занимает всего несколько минут.
Стандартные проекции
В зависимости от клинической задачи, исследование может включать одну или несколько проекций:
- Рентгенография в положении лежа на спине (supine AP): Является стандартной и обязательной проекцией. Позволяет оценить распределение газа в кишечнике, размеры органов, контуры поясничных мышц, костные структуры, наличие кальцинатов.
- Рентгенография в вертикальном положении (erect AP): Выполняется для выявления свободного газа под куполами диафрагмы (пневмоперитонеум) и уровней «жидкость-газ» в петлях кишечника (чаши Клойбера). Является ключевой при подозрении на перфорацию или непроходимость.
- Латерография (в положении лежа на левом боку, horizontal beam): Альтернатива вертикальному снимку для пациентов, которые не могут стоять. Свободный газ скапливается между печенью и боковой брюшной стенкой.
Выбор проекций при ОРБП диктуется клиническим вопросом: для общей оценки достаточно снимка в положении лежа, тогда как для поиска свободного газа или уровней жидкости необходимы снимки в вертикальном положении или латерография.
Этапы процедуры
- Пациент заходит в рентген-кабинет и снимает одежду и металлические предметы с исследуемой области.
- Рентген-лаборант помогает пациенту занять необходимое положение на столе или у вертикальной стойки. Область исследования должна охватывать пространство от куполов диафрагмы до лонного сочленения.
- Пациента просят задержать дыхание на несколько секунд на выдохе, чтобы минимизировать артефакты от движения диафрагмы.
- Производится снимок. Процесс абсолютно безболезненный.
- При необходимости выполняются снимки в других проекциях.
- После завершения процедуры пациент может одеться и ожидать результат.
Техническое выполнение ОРБП является стандартизированной и быстрой процедурой, требующей от пациента лишь минимального содействия в виде задержки дыхания и сохранения неподвижности.
6. Как интерпретировать результаты КТ
Интерпретация обзорной рентгенограммы брюшной полости требует систематического подхода. Врачи-рентгенологи часто используют мнемонические схемы, например, ABCD:
- A (Air) - Воздух (газ): оценка наличия и распределения газа в норме и патологии.
- B (Bowel) - Кишечник: оценка диаметра петель, положения, толщины стенки.
- C (Calcifications) - Кальцинаты и кости: оценка наличия патологических кальцинатов и состояния видимых костных структур.
- D (Densities) - Плотности (мягкие ткани и органы): оценка контуров печени, селезенки, почек, поясничных мышц.
Рентгенологическая картина в норме
В норме на ОРБП визуализируется небольшое количество газа в желудке и толстой кишке. Газ в тонкой кишке у взрослых обычно отсутствует или представлен в минимальном количестве. Контуры почек, печени, селезенки и больших поясничных мышц (m. psoas) могут прослеживаться за счет окружающей их жировой клетчатки. Костные структуры (нижние ребра, позвонки, кости таза) должны иметь нормальную структуру без деструктивных изменений.
Нормальная рентгенограмма брюшной полости характеризуется скудным газонаполнением кишечника, четкими контурами забрюшинных структур и отсутствием патологических теней и кальцинатов.
Рентгенологические признаки основных патологий
- Перфорация полого органа:
Ключевой признак - пневмоперитонеум (свободный газ). На снимке в вертикальном положении он выглядит как тонкая полоска просветления («серп», «полумесяц») непосредственно под куполом диафрагмы, чаще справа. На латерограмме газ скапливается между печенью и брюшной стенкой.
- Острая кишечная непроходимость:
- Тонкокишечная непроходимость: Характеризуется наличием множественных расширенных (диаметр > 3 см) петель тонкой кишки, расположенных центрально. На вертикальном снимке определяются многочисленные чаши Клойбера с тонкими стенками и высокими газовыми пузырями.
- Толстокишечная непроходимость: Визуализируется значительное расширение (> 6 см) петель толстой кишки, расположенных по периферии брюшной полости. Гаустры (складки) хорошо видны.
- Мочекаменная болезнь:
- Рентгенконтрастные (оксалатные, фосфатные) конкременты визуализируются как интенсивные тени округлой или коралловидной формы в проекции почек, мочеточников или мочевого пузыря.
- Инородные тела:
- Металлические и другие рентгенконтрастные объекты легко идентифицируются и локализуются.
- Парез кишечника (динамическая непроходимость):
- В отличие от механической, характеризуется равномерным расширением и газонаполнением как тонкой, так и толстой кишки, без преобладающего уровня обструкции.
Системный анализ рентгенограммы по схеме «газ-кишечник-кальцинаты-органы» позволяет выявить ключевые рентгенологические синдромы и заподозрить конкретное неотложное состояние.
7. Сравнительный анализ с другими методами визуализации
Выбор метода визуализации зависит от клинической ситуации, диагностических возможностей ЛПУ и состояния пациента. Роль ОРБП лучше всего понятна в сравнении с УЗИ, КТ и МРТ.
Таблица 1: Сравнение обзорной рентгенографии, УЗИ, КТ и МРТ брюшной полости
| Критерий |
Обзорная рентгенография (ОРБП) |
УЗИ |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
| Принцип |
Ионизирующее излучение |
Ультразвуковые волны |
Ионизирующее излучение |
Магнитное поле и радиоволны |
| Лучевая нагрузка |
Низкая |
Отсутствует |
Высокая |
Отсутствует |
| Доступность и скорость |
Очень высокая, быстрая |
Высокая, быстрая |
Средняя, относительно быстрая |
Низкая, длительная |
| Стоимость |
Низкая |
Низкая/Средняя |
Высокая |
Очень высокая |
| Визуализация газа |
Отличная |
Плохая (мешает) |
Отличная |
Плохая |
| Визуализация мягких тканей |
Плохая |
Хорошая (особенно паренхиматозные органы, жидкость) |
Очень хорошая |
Превосходная |
| Визуализация костей/кальцинатов |
Отличная |
Плохая (акустическая тень) |
Отличная |
Плохая |
| Основные показания |
Перфорация, ОКН, инородные тела, МКБ |
Патология желчного пузыря, почек, гинекология, свободная жидкость |
Неясная абдоминальная боль, травма, онкопоиск, сосудистая патология |
Патология печени, желчных путей, онкология, беременные, дети |
Таблица 2: Диагностическая ценность ОРБП при различных клинических сценариях
Сравнительный анализ показывает, что ОРБП не является универсальным методом, а занимает свою узкую, но важную нишу в диагностическом алгоритме, преимущественно в ургентных ситуациях, в то время как КТ и УЗИ являются основными методами для детальной оценки большинства абдоминальных патологий.
8. Средняя стоимость услуги
Стоимость обзорной рентгенографии брюшной полости в России может значительно варьироваться в зависимости от нескольких факторов:
- Тип учреждения: В государственных ЛПУ в рамках системы ОМС исследование проводится бесплатно при наличии направления. В частных медицинских центрах стоимость услуги коммерческая.
- Регион: Цены в Москве и Санкт-Петербурге, как правило, выше, чем в других регионах страны.
- Объем исследования: Стоимость зависит от количества выполненных проекций (одна или две).
- Используемое оборудование: Исследование на современном цифровом аппарате может стоить дороже, чем на аналоговом.
В среднем, на начало 2024 года, стоимость ОРБП в одной проекции в частных клиниках России колеблется от 1000 до 3500 рублей. Выполнение исследования в двух проекциях увеличивает стоимость примерно в 1.5 раза.
Стоимость ОРБП делает ее одним из самых финансово доступных методов лучевой диагностики, что является важным преимуществом, особенно в системе государственного здравоохранения и в условиях ограниченных ресурсов.
9. Заключение
Обзорная рентгенография органов брюшной полости, несмотря на свой почтенный возраст, остается актуальным диагностическим инструментом в арсенале современного врача. Ее роль трансформировалась из универсального метода в высокоспециализированный инструмент для ответа на конкретные клинические вопросы в неотложной медицине. Основными и неоспоримыми показаниями для ее применения остаются подозрения на перфорацию полого органа и острую кишечную непроходимость, где скорость, доступность и характерная семиотика делают ее незаменимой.
В то же время, при недифференцированной боли в животе и для оценки состояния паренхиматозных органов ее информативность уступает УЗИ и КТ. Современные клинические рекомендации (Источник: JAMA Surgery Review - https://jamanetwork.com/journals/jamasurgery (дата обращения: 18.07.2025)) подчеркивают необходимость разумного и целенаправленного назначения ОРБП, чтобы избежать необоснованной лучевой нагрузки и задержки в постановке правильного диагноза. Понимание сильных и слабых сторон метода позволяет клиницисту максимально эффективно использовать его в диагностическом алгоритме, обеспечивая быструю и точную помощь пациенту.
В заключение, обзорная рентгенография брюшной полости - это не устаревший, а скорее, нишевый метод диагностики, чья ценность в XXI веке определяется не широтой применения, а точностью попадания в узкий круг специфических клинических показаний.
Список литературы
- Клинические рекомендации «Острая неопухолевая кишечная непроходимость». Разработчик: Российское общество хирургов. - URL: https://cr.minzdrav.gov.ru/recomend/195_1 (дата обращения: 15.01.2025).
- Национальное руководство по лучевой диагностике и терапии. Гл. ред. С.К. Терновой. - М.: ГЭОТАР-Медиа, 2018. - URL: https://www.rosmedlib.ru (дата обращения: 12.02.2025).
- Портал для врачей Consilium Medicum. Статьи по гастроэнтерологии и хирургии. - URL: https://con-med.ru (дата обращения: 01.03.2025).
- Образовательный портал для рентгенологов "Врачи вместе". - URL: https://vrachivmeste.ru (дата обращения: 19.04.2025).
- Журнал "Вестник рентгенологии и радиологии". - URL: https://www.russianradiology.ru (дата обращения: 25.05.2025).
- ACR Appropriateness Criteria® Acute Abdominal Pain. American College of Radiology. - URL: https://acsearch.acr.org/list (дата обращения: 20.02.2025).
- NICE guideline [NG122]. Non-traumatic abdominal pain: assessment and initial management. National Institute for Health and Care Excellence, 2021. - URL: https://www.nice.org.uk/guidance/ng122 (дата обращения: 10.03.2025).
- Lameris W, van Randen A, van Es HW, et al. Imaging strategies for detection of urgent conditions in patients with acute abdominal pain: diagnostic accuracy study. BMJ. 2009;338:b2431. doi:10.1136/bmj.b2431. - URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC2703816/ (дата обращения: 14.06.2025).
- Gans SL, Stoker J, Boermeester MA. Plain abdominal radiography in acute abdominal pain; past, present, and future. Int J Gen Med. 2012;5:525-533. doi:10.2147/IJGM.S17410. - URL: https://pubmed.ncbi.nlm.nih.gov/22826640/ (дата обращения: 07.08.2025).
- Smith-Bindman R, Aubin C, Bailitz J, et al. Ultrasonography versus computed tomography for suspected nephrolithiasis. N Engl J Med. 2014;371(12):1100-1110. doi:10.1056/NEJMoa1404446. - URL: https://www.nejm.org/doi/full/10.1056/nejmoa1404446 (дата обращения: 29.09.2025).
Популярные вопросы и ответы
Доза облучения при этом исследовании невысока и сравнима с той, которую человек получает от естественного фона за несколько дней. Врачи всегда используют минимально необходимую дозу, а диагностическая польза от снимка в вашей ситуации значительно превышае
2
Будет ли мне больно во время процедуры?
Нет, сама процедура абсолютно безболезненна. Вы ничего не почувствуете. Единственный дискомфорт может быть связан с необходимостью лежать неподвижно на жесткой поверхности, особенно если у вас уже есть боли в животе.
3
Почему мне делают именно рентген, а не УЗИ или КТ?
В некоторых экстренных ситуациях, например, при подозрении на кишечную непроходимость или разрыв стенки органа, рентген — это самый быстрый и доступный способ получить ключевую информацию. Он отлично показывает свободный газ и общее распределение газов в
4
Что именно можно увидеть на этом снимке?
Рентген хорошо видит кости, скопления газа в кишечнике и плотные объекты, например, некоторые виды камней в почках или проглоченные предметы. Однако он не позволяет детально рассмотреть мягкие органы, такие как печень или поджелудочная железа. Это своего
5
Я могу быть беременна. Можно ли мне делать рентген?
Это очень важный вопрос. Обязательно сообщите врачу и рентген-лаборанту, если вы беременны или есть такая вероятность. Рентгеновские исследования во время беременности проводятся только по жизненным показаниям из-за потенциального риска для плода. В больш
6
Как быстро будут готовы результаты?
Снимки на современном цифровом оборудовании готовы практически мгновенно. Врач-рентгенолог или ваш лечащий врач сможет оценить их очень быстро, часто в течение нескольких минут после процедуры, что особенно важно в неотложных ситуациях.
