Рентгенография органов грудной клетки (Рентген легких): Клиническое руководство

Введение в рентгенографию легких: история и современное значение

Рентгенография органов грудной клетки (ОГК), широко известная как «рентген легких», является одним из старейших, наиболее распространенных и фундаментальных методов лучевой диагностики в медицине. С момента открытия Вильгельмом Конрадом Рентгеном X-лучей в 1895 году, этот метод претерпел колоссальную технологическую эволюцию - от первых теневых изображений на фотопластинах до современных цифровых систем с минимальной лучевой нагрузкой и высоким разрешением. Несмотря на появление более сложных технологий, таких как компьютерная (КТ) и магнитно-резонансная томография (МРТ), рентгенография ОГК сохраняет свою ключевую роль в качестве скринингового, первичного диагностического и динамического метода контроля при широчайшем спектре заболеваний респираторной, сердечно-сосудистой, костной и других систем.

Ее непреходящая актуальность обусловлена уникальным сочетанием факторов: высокой доступностью, скоростью выполнения исследования (процедура занимает несколько минут), относительно низкой стоимостью и достаточной информативностью для выявления или исключения множества жизнеугрожающих состояний. Рентгенография позволяет получить обзорное изображение легких, сердца, крупных сосудов, диафрагмы, ребер и части позвоночника, что делает ее незаменимым инструментом в условиях отделений неотложной помощи, в амбулаторной практике и стационарах. Согласно клиническим рекомендациям, рентген ОГК часто является первым шагом в диагностическом алгоритме при подозрении на пневмонию, туберкулез, новообразования, травмы грудной клетки и сердечную недостаточность [1].

Физические основы и принципы получения изображения

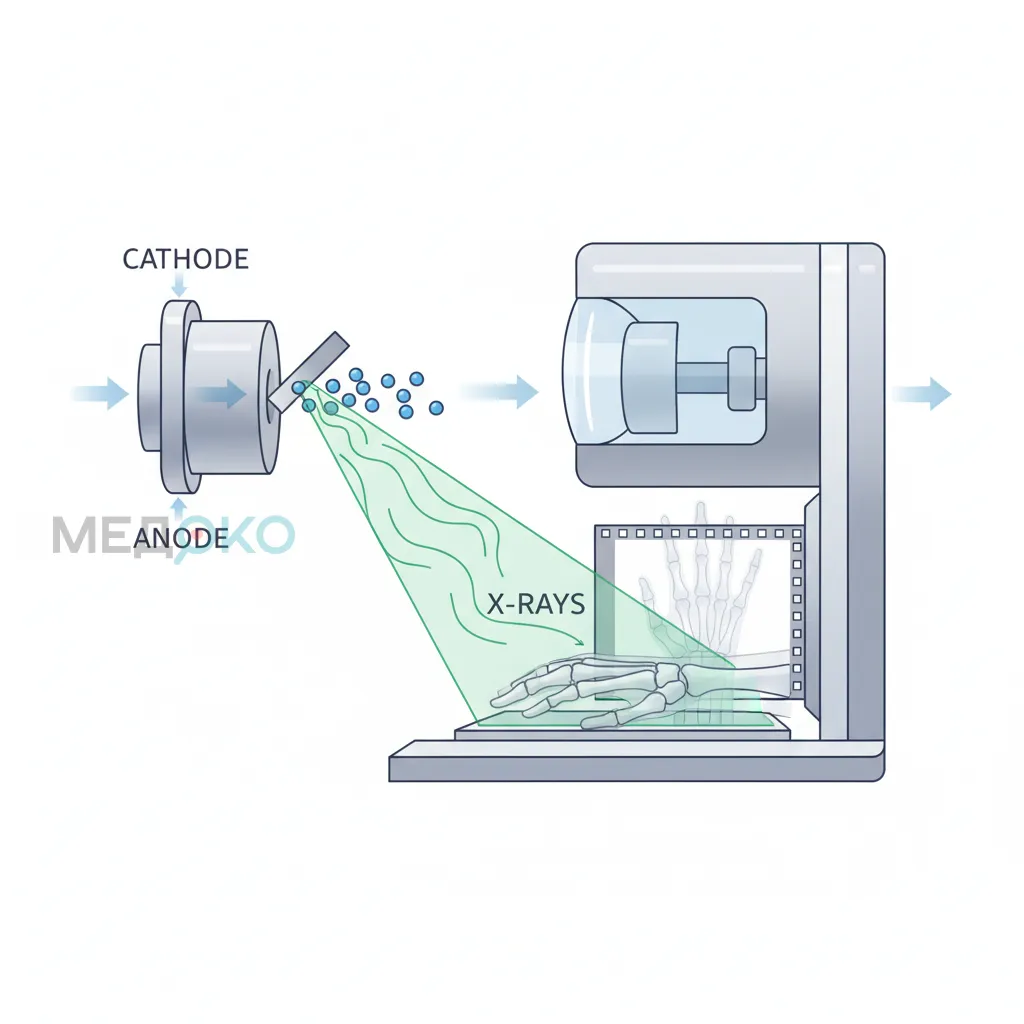

Метод рентгенографии основан на свойстве рентгеновских лучей - вида электромагнитного ионизирующего излучения - проникать через ткани человеческого тела. Проходя через различные по плотности и химическому составу структуры, лучи ослабляются (поглощаются) в разной степени. Рентгеновская трубка генерирует пучок излучения, который направляется на исследуемую область. За телом пациента располагается детектор (в прошлом - рентгеновская пленка, сегодня - цифровые детекторы), который регистрирует прошедшее излучение.

Структуры с высокой плотностью, такие как кости (ребра, позвоночник), содержащие много кальция, поглощают значительную часть излучения. На итоговом изображении (рентгенограмме) они выглядят светлыми или белыми (так называемые «теневые» или рентгенопозитивные структуры). Структуры с низкой плотностью, в первую очередь воздух в легочной ткани, практически не задерживают лучи. Поэтому здоровые легкие на снимке выглядят темными или черными («просветления» или рентгенонегативные структуры). Мягкие ткани, жидкости и органы, такие как сердце, сосуды и мышцы, имеют промежуточную плотность и дают тени различной интенсивности серого цвета. Таким образом, рентгенограмма является, по сути, суммарным теневым изображением, где на одну плоскость проецируются все анатомические структуры, находящиеся на пути рентгеновского луча.

Показания к проведению рентгенографии легких

Показания к назначению рентгенографии ОГК чрезвычайно широки и охватывают практически все области клинической медицины. Их можно систематизировать по группам симптомов, подозреваемых заболеваний и целей исследования.

Показания у взрослых пациентов

1. Диагностика при наличии клинических симптомов:
   • Респираторные симптомы: Длительный кашель (более 3 недель), кровохарканье, одышка (острая или хроническая), боль в грудной клетке, особенно связанная с дыханием [2].
   • Признаки инфекционного процесса: Лихорадка неясного генеза, особенно в сочетании с респираторными жалобами, для исключения или подтверждения пневмонии, туберкулеза, абсцесса легкого.
   • Травма грудной клетки: Подозрение на переломы ребер, грудины, повреждение легкого (пневмоторакс, гемоторакс, ушиб легкого).
   • Подозрение на онкологическое заболевание: Немотивированная потеря веса, слабость, изменения в анализах крови в сочетании с кашлем или одышкой.
2. Динамическое наблюдение и контроль лечения:
   • Оценка динамики пневмонии после начала антибактериальной терапии.
   • Мониторинг течения туберкулеза легких.
   • Наблюдение за размерами и характером очаговых и инфильтративных изменений в легких.
   • Оценка состояния после операций на органах грудной клетки (торакотомии, стернотомии).
   • Контроль положения установленных медицинских устройств (центральных венозных катетеров, эндотрахеальных трубок, кардиостимуляторов) [3].
3. Скрининг и профилактические осмотры:
   • Выявление туберкулеза и онкологических заболеваний легких у групп риска (например, у работников вредных производств, курильщиков). Примечание: в качестве массового скрининга в РФ чаще используется флюорография как метод с меньшей лучевой нагрузкой и стоимостью.
   • Предоперационное обследование для оценки состояния легких и сердца перед плановыми хирургическими вмешательствами.

Показания у детей

В педиатрической практике назначение рентгенографии ОГК требует более строгой оценки показаний из-за повышенной чувствительности детского организма к ионизирующему излучению. Применяется принцип ALARA (As Low As Reasonably Achievable - «Так низко, как разумно достижимо»).

1. Подозрение на инфекции нижних дыхательных путей:
   • Тяжелая или осложненная пневмония, требующая госпитализации. При неосложненной внебольничной пневмонии у детей старше 3 месяцев с типичной клиникой рентген может не потребоваться, согласно рекомендациям многих педиатрических сообществ [4].
   • Подозрение на туберкулез.
   • Рецидивирующие пневмонии (поиск причины, например, аномалии развития).
2. Дыхательная недостаточность и респираторный дистресс:
   • Одышка, тахипноэ, цианоз у новорожденных и детей раннего возраста для исключения респираторного дистресс-синдрома, транзиторного тахипноэ новорожденных, аспирации мекония.
3. Подозрение на аспирацию инородного тела: Один из наиболее частых поводов для рентгена ОГК у детей 1-3 лет. Исследование помогает выявить как рентгеноконтрастные инородные тела, так и косвенные признаки аспирации неконтрастного объекта (ателектаз, эмфизема).
4. Врожденные и приобретенные заболевания:
   • Диагностика врожденных пороков развития легких и сердца.
   • Оценка состояния легких при муковисцидозе.
5. Травма: Аналогично взрослым, при подозрении на повреждения грудной клетки.

Противопоказания и ограничения

Абсолютных противопоказаний к проведению рентгенографии легких практически не существует. Если исследование необходимо для диагностики жизнеугрожающего состояния, его польза всегда превышает потенциальный риск. Однако существует одно важное относительное противопоказание.

Ограничения метода:

• Суммационный эффект: Изображение является двухмерной проекцией, из-за чего тени от разных структур накладываются друг на друга. Небольшой патологический очаг может быть скрыт за тенью ребра, сердца или диафрагмы.
• Низкая специфичность: Многие заболевания могут давать схожую рентгенологическую картину. Например, затемнение в легком может быть и пневмонией, и опухолью, и инфарктом легкого. Для дифференциальной диагностики часто требуются дополнительные методы, в первую очередь КТ.
• Ограниченная визуализация мягких тканей: Рентгенография плохо дифференцирует мягкотканные структуры средостения и не позволяет оценить состояние лимфатических узлов, сосудов или пищевода так же хорошо, как КТ или МРТ.

Подготовка к исследованию

Одним из преимуществ рентгенографии ОГК является отсутствие необходимости в специальной сложной подготовке.

• Одежда и аксессуары: Пациента попросят раздеться до пояса и снять все металлические предметы (цепочки, кулоны, пирсинг), так как они создают артефакты (интенсивные тени), которые могут скрыть патологию или быть неверно истолкованы как патологические изменения. Длинные волосы следует собрать так, чтобы они не попадали в область исследования.
• Информирование врача: Крайне важно сообщить рентген-лаборанту или врачу о возможной или подтвержденной беременности.
• Диета и прием лекарств: Никаких ограничений в приеме пищи, жидкости или медикаментов перед исследованием не требуется.
• Психологическая подготовка: Пациенту, особенно ребенку, следует объяснить ход процедуры: она быстрая и абсолютно безболезненная. Важно будет задержать дыхание на несколько секунд по команде лаборанта.

Методика проведения процедуры

Стандартная рентгенография ОГК выполняется в двух взаимно перпендикулярных проекциях: прямой и боковой. Это необходимо для точной локализации патологического процесса и уменьшения влияния суммационного эффекта.

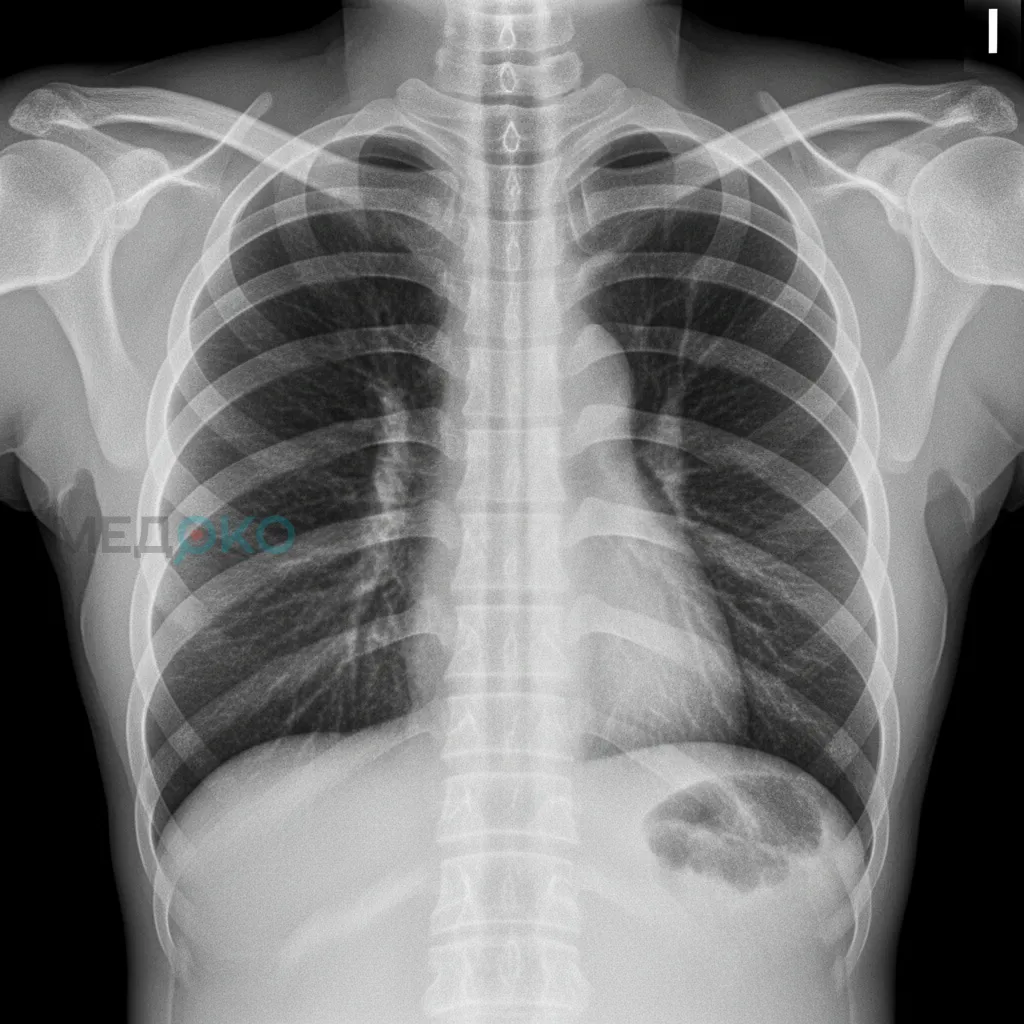

1. Прямая проекция (постероантериальная, ПА/PA):
   • Положение пациента: Пациент стоит лицом к детектору (кассете), плотно прижимаясь к нему грудной клеткой. Руки ставятся на пояс, плечи выводятся вперед, чтобы лопатки не накладывались на легочные поля. Подбородок кладется на специальную подставку.
   • Источник излучения: Рентгеновская трубка находится сзади пациента на расстоянии 1.5-2 метра. Такое расстояние минимизирует геометрическое искажение и увеличение тени сердца.
   • Команда: Лаборант просит пациента сделать глубокий вдох и не дышать на 3-5 секунд, в этот момент производится снимок. Глубокий вдох обеспечивает максимальное расправление легких, что улучшает визуализацию легочного рисунка и выявляет скрытые очаги.
2. Боковая проекция (латеральная, LAT):
   • Положение пациента: Пациент становится к детектору боком (обычно левым, чтобы тень сердца была меньше искажена), руки поднимает вверх и закладывает за голову.
   • Назначение: Боковая проекция позволяет уточнить локализацию изменений, видимых на прямом снимке (в какой доле легкого они находятся), оценить состояние ретростернального (загрудинного) и ретрокардиального (за сердцем) пространств, а также синусов диафрагмы.

В некоторых клинических ситуациях могут использоваться дополнительные проекции:

• Переднезадняя (АП/AP): Выполняется у тяжелых, лежачих пациентов, которые не могут стоять. Детектор подкладывается под спину пациента, а трубка находится спереди. На таких снимках тень сердца и средостения выглядит увеличенной.
• Латеропозиция (декубитус): Снимок в положении лежа на боку с горизонтальным ходом луча. Используется для выявления небольшого количества свободной жидкости в плевральной полости (плеврита).

Интерпретация результатов: что видит рентгенолог

Анализ рентгенограммы - это сложный процесс, требующий глубоких знаний анатомии, патофизиологии и рентгеновской семиотики. Врач-рентгенолог оценивает снимок по строгому алгоритму, чтобы ничего не упустить.

Систематический подход к оценке (ABCDE):

• A (Airways) - Дыхательные пути: Оценивается положение трахеи и главных бронхов. Их смещение может указывать на ателектаз (спадение легкого) или объемный процесс (опухоль, большая киста).
• B (Breathing) - Легкие и плевра:
  • Легочные поля: Сравнивается их симметричность, прозрачность. Ищутся патологические затемнения (инфильтраты, очаги, опухоли) или просветления (буллы, эмфизема).
  • Легочный рисунок: В норме он представлен тенями сосудов. Его усиление или деформация может говорить о воспалении или фиброзе.

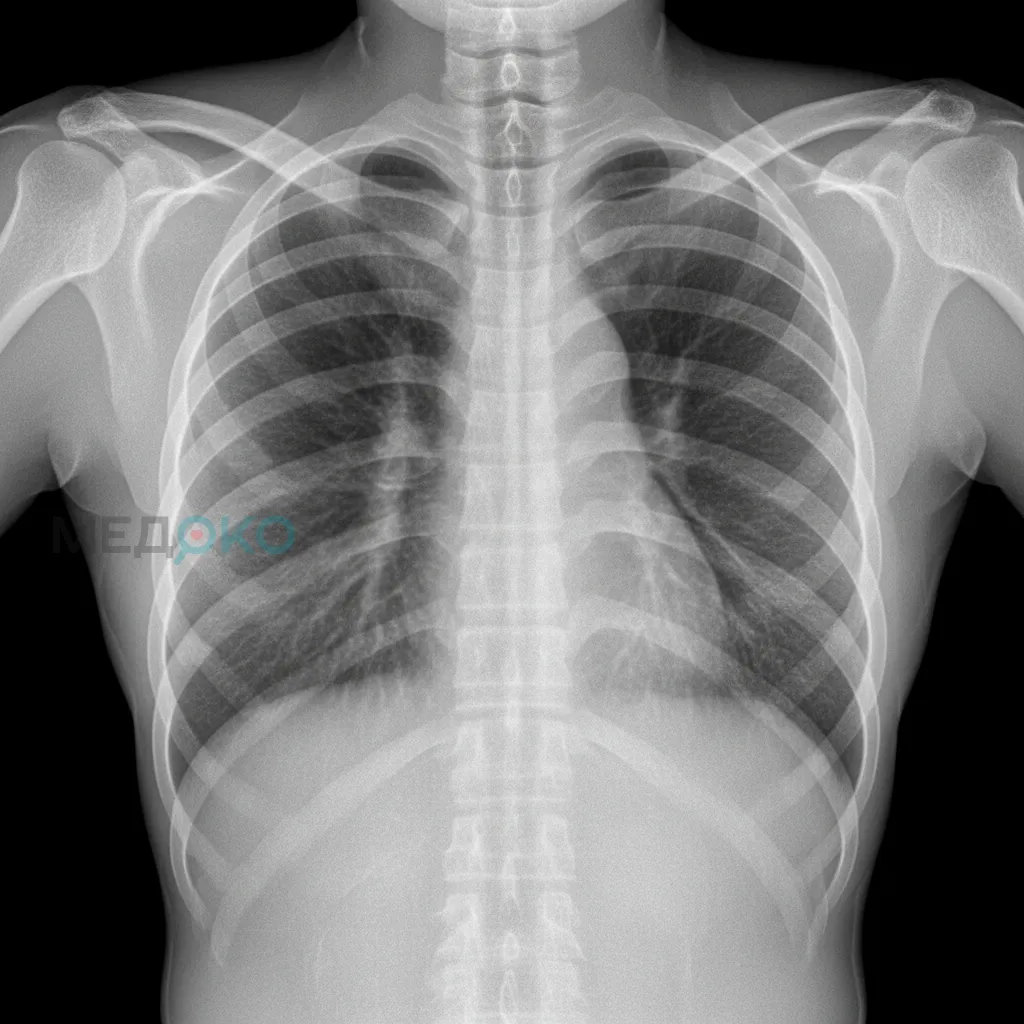

  • Плевра: Оцениваются плевральные синусы (углы между диафрагмой и ребрами). Их закругление или затемнение («завуалированность») - признак плеврального выпота (жидкости). Линия края легкого с отсутствием легочного рисунка за ней - признак пневмоторакса (воздуха в плевральной полости).
• C (Cardiac) - Сердце и сосуды:
  • Тень сердца: Оцениваются ее размеры, форма и контуры. Рассчитывается кардиоторакальный индекс (соотношение поперечника сердца к поперечнику грудной клетки), в норме он не должен превышать 50%. Его увеличение (кардиомегалия) свидетельствует о патологии сердца.
  • Аорта, легочная артерия: Оцениваются их контуры.
• D (Diaphragm) - Диафрагма: Анализируется высота стояния и четкость контуров куполов диафрагмы. Высокое стояние одного из куполов может быть признаком пареза диафрагмального нерва или поддиафрагмального процесса.
• E (Everything else) - Все остальное:
  • Костный каркас: Изучаются ребра, грудина, ключицы, позвоночник на предмет переломов, метастазов, деструктивных изменений.
  • Мягкие ткани: Оцениваются на предмет подкожной эмфиземы (воздуха), инородных тел.

Основные рентгенологические синдромы:

• Синдром затемнения: Локальное или распространенное уплотнение легочной ткани (пневмония, отек, опухоль, ателектаз).
• Синдром просветления: Повышенная воздушность (эмфизема, кисты, пневмоторакс).
• Очаговый синдром (синдром круглой тени): Наличие единичных или множественных округлых теней (туберкулома, метастазы, периферический рак).
• Диссиминированный синдром: Множественные мелкие очаги по всем легочным полям (милиарный туберкулез, карциноматоз).

Сравнительный анализ методов визуализации органов грудной клетки

Хотя рентгенография является методом первого выбора, важно понимать ее место среди других методов визуализации.

Сравнительная таблица 1: Рентген vs. Флюорография vs. КТ

Сравнительная таблица 2: Диагностические возможности методов при различных патологиях

Заключение

Рентгенография органов грудной клетки, несмотря на свой более чем вековой возраст, остается краеугольным камнем в диагностике заболеваний респираторной системы и сердца. Ее преимущества - быстрота, доступность, низкая стоимость и относительно невысокая лучевая нагрузка - делают ее незаменимым инструментом в руках врачей самых разных специальностей, от терапевтов и педиатров до хирургов и реаниматологов. Современные цифровые технологии значительно повысили качество изображений и снизили дозу облучения, укрепив позиции метода.

Понимание основных принципов, показаний, ограничений и интерпретации рентгенограмм ОГК является базовым навыком для любого клинициста. В то же время, важно помнить о месте рентгенографии в иерархии диагностических методов и при необходимости своевременно направлять пациента на более сложные исследования, такие как компьютерная томография, для уточнения диагноза и определения дальнейшей тактики лечения. Правильное и обоснованное использование этого мощного диагностического инструмента позволяет спасать жизни, сокращать время до постановки диагноза и эффективно контролировать течение множества заболеваний.

Список сокращений

• ОГК - Органы грудной клетки
• КТ - Компьютерная томография
• МРТ - Магнитно-резонансная томография
• ПА (PA) - Постероантериальная (задне-передняя) проекция
• АП (AP) - Антеропостериальная (передне-задняя) проекция
• ALARA - As Low As Reasonably Achievable (Так низко, как разумно достижимо) - принцип радиационной безопасности.
• ТЭЛА - Тромбоэмболия легочной артерии

Краткий глоссарий

• Инфильтрат (затемнение) - Рентгенологический синдром, характеризующийся уплотнением и снижением воздушности участка легочной ткани, что на снимке выглядит как затемнение. Чаще всего является признаком воспаления (пневмонии).
• Очаг - Ограниченное затемнение в легком округлой формы, размером до 1 см.
• Плевральный выпот - Скопление жидкости в плевральной полости (пространстве между легким и грудной стенкой).
• Пневмоторакс - Скопление воздуха в плевральной полости, приводящее к частичному или полному спадению (коллапсу) легкого.
• Ателектаз - Спадение легкого или его части (доли, сегмента) вследствие нарушения проходимости бронха или сдавления извне.
• Кардиомегалия - Увеличение размеров тени сердца на рентгенограмме, что может свидетельствовать о различных заболеваниях сердечно-сосудистой системы.
• Средостение - Комплекс органов, расположенных между правым и левым легкими (сердце, аорта, трахея, пищевод, лимфатические узлы).

Список литературы

1. Клинические рекомендации РФ «Внебольничная пневмония у взрослых», 2021. - URL: https://cr.minzdrav.gov.ru/recomend/770_1 (дата обращения: 15.01.2025).
2. NICE guideline [NG12] «Pneumonia in adults: diagnosis and management», 2019. - URL: https://www.nice.org.uk/guidance/ng12 (дата обращения: 20.02.2025).
3. Gaillard F, Jones J. Chest x-ray assessment of line and tube position. Radiopaedia.org. - URL: https://radiopaedia.org/articles/chest-x-ray-assessment-of-line-and-tube-position (дата обращения: 03.03.2025).
4. Bradley JS, Byington CL, et al. The Management of Community-Acquired Pneumonia in Infants and Children Older Than 3 Months of Age: Clinical Practice Guidelines by the Pediatric Infectious Diseases Society and the Infectious Diseases Society of America. Clinical Infectious Diseases. 2011;53(7):e25-e76. - URL: https://journals.lww.com/pidj/fulltext/2011/10001/the_management_of_community_acquired_pneumonia_in.2.aspx (дата обращения: 11.04.2025).
5. ACOG Committee Opinion No. 723: Guidelines for Diagnostic Imaging During Pregnancy and Lactation. Obstetrics & Gynecology. 2017;130(4):e210-e216. - URL: https://www.acog.org/clinical/clinical-guidance/committee-opinion/articles/2017/10/guidelines-for-diagnostic-imaging-during-pregnancy-and-lactation (дата обращения: 18.05.2025).
6. Sharma S, Maycher B, Eschun G. Radiological imaging in pneumonia: recent innovations. Curr Opin Pulm Med. 2007;13(3):159-69. - URL: https://pubmed.ncbi.nlm.nih.gov/17414137/ (дата обращения: 01.06.2025).
7. Всемирная организация здравоохранения. Рентгенография и радиологическая диагностика в педиатрии. Женева: ВОЗ; 2016. - URL: https://www.who.int/publications/i/item/9789244565076 (дата обращения: 22.07.2025).
8. Осипов Л.В. Лучевая диагностика. Учебник. - М.: ГЭОТАР-Медиа, 2019. - 496 с.
9. Тюрин И.Е. Компьютерная томография органов грудной полости. - СПб: ЭЛБИ-СПб, 2003. - 371 с.
10. Cochrane Database of Systematic Reviews. - URL: https://www.cochranelibrary.com/ дата обращения: 10.08.2025).
