Рентгенография акромиально-ключичного сочленения: Клиническое руководство
Рентгенография акромиально-ключичного сочленения (АКС) является фундаментальным и наиболее часто применяемым методом лучевой диагностики для оценки состояния данного сустава. Благодаря своей доступности, быстроте выполнения и высокой информативности при травматических повреждениях, этот метод остается «золотым стандартом» в первичной диагностике патологий АКС. В данном руководстве подробно рассмотрены анатомические и биомеханические особенности сочленения, показания и противопоказания к исследованию, методики выполнения, а также принципы интерпретации рентгенограмм у взрослых и детей.
Список сокращений
- АКС
- Акромиально-ключичное сочленение
- ККС
- Клювовидно-ключичная связка
- КТ
- Компьютерная томография
- ЛПУ
- Лечебно-профилактическое учреждение
- МРТ
- Магнитно-резонансная томография
- НПВС
- Нестероидные противовоспалительные средства
- РФ
- Российская Федерация
- УЗИ
- Ультразвуковое исследование
- ACJ
- Acromioclavicular Joint (англ.)
Краткий глоссарий
- Акромион
- латеральный конец лопаточной кости, сочленяющийся с ключицей.
- Артроз АКС
- дегенеративно-дистрофическое заболевание, характеризующееся поражением суставного хряща, субхондральной кости и окружающих мягких тканей.
- Вывих АКС
- полное разобщение суставных поверхностей акромиального конца ключицы и акромиона, часто сопровождающееся разрывом связок.
- Клювовидный отросток
- костный выступ на передней поверхности лопатки, к которому крепятся клювовидно-ключичные связки.
- Остеолиз
- патологический процесс резорбции (рассасывания) костной ткани.
- Проекция Занка (Zanca view)
- специализированная рентгенологическая проекция для визуализации АКС с краниальной ангуляцией рентгеновской трубки.
- Субхондральный склероз
- уплотнение костной ткани под суставным хрящом, являющееся рентгенологическим признаком артроза.
- Стресс-рентгенография
- рентгенологическое исследование с функциональной нагрузкой (например, с грузом в руке) для выявления скрытой нестабильности сустава.
Строение и описание акромиально-ключичного сочленения
Анатомические особенности

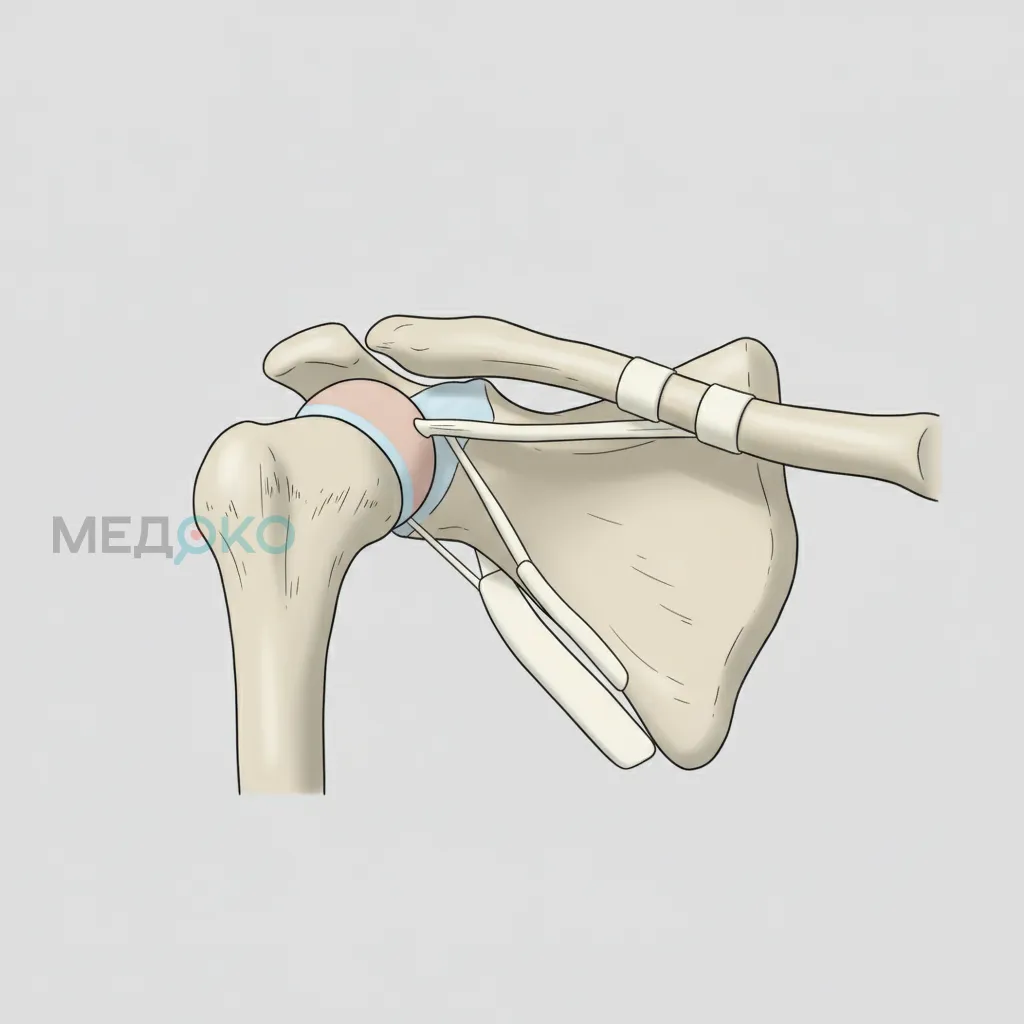

Акромиально-ключичное сочленение представляет собой плоский (планарный) диартроз, образованный суставной поверхностью акромиального конца ключицы и суставной поверхностью акромиона лопатки. Суставные поверхности покрыты волокнистым хрящом. Стабильность этого сочленения обеспечивается сложным связочным аппаратом, который можно разделить на две основные группы: внутренние (интраартикулярные) и внешние (экстраартикулярные) стабилизаторы. [Источник: Gray's Anatomy for Students, 4th Edition - https://www.elsevier.com/books/grays-anatomy-for-students/drake/978-0-323-39304-1 (дата обращения: 15.01.2025)].
- Внутренние стабилизаторы:
- Акромиально-ключичная связка (АКС): Укрепляет суставную капсулу сверху и снизу, обеспечивая преимущественно горизонтальную стабильность и предотвращая передне-заднее смещение ключицы.
- Суставная капсула: Фиброзная оболочка, окружающая сустав.
- Суставной диск (мениск): Волокнисто-хрящевая пластинка, которая не всегда присутствует и с возрастом может подвергаться дегенерации.
- Внешние стабилизаторы:
- Клювовидно-ключичная связка (ККС): Самый мощный стабилизатор АКС, обеспечивающий вертикальную стабильность. Она состоит из двух частей:
- Трапециевидная связка: Расположена латеральнее и кпереди.
- Коническая (конусовидная) связка: Расположена медиальнее и кзади.
- Разрыв ККС приводит к значительному вертикальному смещению ключицы.
Понимание анатомии АКС, особенно роли клювовидно-ключичных связок как основных вертикальных стабилизаторов, является ключом к правильной интерпретации рентгенограмм и определению степени тяжести травмы.
Биомеханика сочленения
АКС обеспечивает связь между лопаткой и ключицей, позволяя осуществлять сложные многоплоскостные движения в плечевом поясе, включая поднимание руки над головой. Сочленение допускает ротационные движения ключицы до 30 градусов и небольшие смещения в передне-заднем и верхне-нижнем направлениях. При подъеме руки ККС натягивается, вызывая ротацию ключицы и позволяя лопатке двигаться синхронно с плечевой костью. Нарушение этой кинематики вследствие травмы или дегенеративных изменений приводит к боли, ограничению движений и развитию импинджмент-синдрома. [Источник: Травматология и ортопедия: учебник / под ред. Н. В. Корнилова. - М.: ГЭОТАР-Медиа, 2021 (дата обращения: 16.01.2025)].
Биомеханическая функция АКС заключается в обеспечении полного объема движений плечевого пояса, и любое нарушение его стабильности напрямую влияет на функцию всей верхней конечности.
Рентгенография как первичный метод диагностики АКС
Рентгенография является методом выбора для первичной оценки костных структур и выявления нестабильности АКС. Метод основан на использовании ионизирующего излучения (рентгеновских лучей), которые по-разному поглощаются тканями различной плотности. Костная ткань, имея высокую плотность, сильно поглощает лучи и на рентгенограмме выглядит светлой (рентгеноконтрастной). Мягкие ткани (мышцы, связки) пропускают лучи и на снимке практически не видны. Это позволяет с высокой точностью оценить взаиморасположение костей, ширину суставной щели, наличие переломов, остеофитов и других костных изменений. [Источник: Radiopaedia.org - Acromioclavicular joint series - https://radiopaedia.org/articles/acromioclavicular-joint-series (дата обращения: 17.01.2025)].
Несмотря на развитие КТ и МРТ, рентгенография остается незаменимым, быстрым и экономически эффективным инструментом для скрининга и первичной диагностики травм и заболеваний акромиально-ключичного сочленения, особенно в условиях оказания неотложной помощи.
Основное преимущество рентгенографии АКС заключается в ее способности четко визуализировать костные структуры и их пространственное соотношение, что является основой для диагностики вывихов и переломов.
Показания для проведения рентгенографии АКС
Травматические повреждения
Это наиболее частое показание. Рентгенография выполняется при подозрении на:
- Вывих или подвывих АКС: Возникает в результате прямого удара по плечу или падения на вытянутую руку. Клинически проявляется болью, отеком, деформацией в области сустава («симптом клавиши»).
- Перелом дистального конца ключицы: Часто сочетается с повреждением связок АКС.
- Перелом акромиона или клювовидного отростка лопатки.
Рентгенография позволяет не только подтвердить наличие травмы, но и классифицировать ее по степени тяжести, что определяет дальнейшую тактику лечения. Наиболее широко используется классификация Rockwood, основанная на оценке степени повреждения связок и смещения ключицы. [Источник: Rockwood and Green's Fractures in Adults, 9th Edition - https://shop.lww.com/Rockwood-and-Green-s-Fractures-in-Adults/p/9781975106543 (дата обращения: 18.01.2025)].
При любой травме области надплечья с локальной болью и деформацией в проекции АКС рентгенография является обязательным диагностическим исследованием для определения характера и степени повреждения.
Дегенеративно-дистрофические заболевания
- Артроз АКС (остеоартрит): Проявляется хронической болью, усиливающейся при движениях рукой над головой или приведении руки к противоположному плечу. На рентгенограммах определяются сужение суставной щели, субхондральный склероз, образование остеофитов и кистовидная перестройка. [Источник: Клинические рекомендации "Остеоартрит". Министерство Здравоохранения РФ - https://cr.minzdrav.gov.ru/clin-rec (дата обращения: 19.01.2025)].
Рентгенография является основным методом подтверждения диагноза артроза АКС, позволяя визуализировать характерные дегенеративные изменения костных структур сустава.
Воспалительные заболевания (артриты)
Ревматоидный артрит, подагра, псориатический артрит и другие системные заболевания могут поражать АКС. Рентгенография помогает выявить характерные для этих состояний изменения: костные эрозии, остеопороз, сужение суставной щели. Однако на ранних стадиях изменения могут отсутствовать. [Источник: EULAR recommendations for the use of imaging in the diagnosis and management of spondyloarthritis - https://www.eular.org/recommendations.cfm (дата обращения: 20.01.2025)].
При системных воспалительных заболеваниях рентгенография АКС служит для оценки степени вовлеченности сустава в патологический процесс и мониторинга его прогрессирования.
Другие показания
- Остеолиз дистального конца ключицы: Состояние, часто встречающееся у тяжелоатлетов, характеризующееся резорбцией костной ткани на фоне хронических микротравм.
- Оценка послеоперационного состояния: Контроль положения металлоконструкций после остеосинтеза ключицы или стабилизации АКС.
- Дифференциальная диагностика боли в плече: Для исключения патологии АКС как источника болевого синдрома.
Спектр показаний к рентгенографии АКС широк и не ограничивается только травмой, включая диагностику хронических, воспалительных и послеоперационных состояний.
Противопоказания и ограничения
Абсолютные противопоказания
Абсолютных противопоказаний к проведению рентгенографии АКС практически не существует. Лучевая нагрузка при данном исследовании минимальна и сопоставима с дозой, получаемой при трансатлантическом перелете. Преимущества от полученной диагностической информации в подавляющем большинстве случаев превышают потенциальный риск. [Источник: Информационный портал "Радиационная безопасность населения" - http://www.radonsafety.ru (дата обращения: 21.01.2025)].
Благодаря низкой дозе облучения, абсолютные противопоказания для рентгенографии АКС отсутствуют, что делает метод широко доступным.
Относительные противопоказания
Беременность является основным относительным противопоказанием, особенно в первом триместре. Исследование проводится только по строгим клиническим показаниям, когда другие, неионизирующие методы (например, УЗИ) неинформативны, и отсрочка диагностики может нанести вред здоровью матери. При этом область живота и таза пациентки обязательно экранируется с помощью просвинцованного фартука. [Источник: NICE guideline [NG121] - Imaging for pregnant or potentially pregnant women - https://www.nice.org.uk/guidance/ng121 (дата обращения: 22.01.2025)].
При беременности рентгенография АКС выполняется по жизненным показаниям с обязательным использованием средств индивидуальной защиты для минимизации облучения плода.
Как подготовиться к исследованию
Специальной подготовки к рентгенографии акромиально-ключичного сочленения не требуется. Пациенту необходимо снять с области плечевого пояса и шеи все металлические предметы (цепочки, украшения, пирсинг), а также одежду с металлическими элементами (молнии, пуговицы), так как они могут создавать артефакты на снимках и затруднять их интерпретацию. Перед исследованием необходимо сообщить врачу-рентгенологу или рентген-лаборанту о возможной или подтвержденной беременности. [Источник: Медицинский портал "Инвитро" - Рентгенография ключицы - https://www.invitro.ru/radiology/1691/ (дата обращения: 23.01.2025)].
Основное требование при подготовке к рентгенографии АКС - освободить исследуемую область от рентгеноконтрастных предметов для получения качественного диагностического изображения.
Порядок проведения процедуры: проекции и укладки
Для комплексной оценки АКС обычно выполняется серия снимков в нескольких проекциях.
![Пациент в положении для рентгенографии АКС в проекции Занка]()
Стандартная прямая проекция (Anteroposterior, AP view)
Пациент стоит или сидит. Исследуемое плечо прижато к кассете. Центральный луч направлен перпендикулярно в центр АКС. Эта проекция позволяет оценить ширину суставной щели и наличие вертикального смещения ключицы. Часто выполняется снимок обоих сочленений на одной кассете для сравнения.
Стандартная прямая проекция является базовой и позволяет получить общее представление о состоянии АКС, но может быть недостаточной для выявления легких степеней нестабильности.
Специализированная проекция Занка (Zanca view)
Проекция Занка является оптимальной для визуализации акромиально-ключичного сочленения без наложения тени от акромиона. Рентгеновская трубка наклоняется на 10-15 градусов в краниальном (к голове) направлении. Это позволяет "вывести" суставную щель и четко оценить ее состояние, а также выявить остеофиты и остеолиз дистального конца ключицы. Использование этой проекции значительно повышает диагностическую ценность исследования. [Источник: Zanca P. Shoulder pain: involvement of the acromioclavicular joint. (Analysis of 1,000 cases). Am J Roentgenol Radium Ther Nucl Med. 1971. PMID: 5580766 - https://pubmed.ncbi.nlm.nih.gov/5580766/ (дата обращения: 15.01.2025)].
Проекция Занка - это модифицированная прямая проекция с краниальным наклоном луча, которая считается наиболее информативной для детальной оценки костных структур АКС.
Стресс-рентгенография (пробы с нагрузкой)
Для выявления скрытой вертикальной нестабильности, особенно при подозрении на повреждение II и III типа по Rockwood, выполняется снимок в прямой проекции (или проекции Занка) с нагрузкой. Пациент держит в руке на стороне повреждения груз весом 4-7 кг. Под действием нагрузки ключица смещается вверх, если имеется разрыв клювовидно-ключичных связок. Обязательно выполняется сравнительный снимок здоровой стороны, также с нагрузкой. [Источник: Клинические рекомендации "Повреждения акромиально-ключичного сочленения". Российская ассоциация травматологов-ортопедов - https://rusrando.ru/userfiles/file/recomendation/POVREGD_AKROM_KLUCH_SOCHL_2021.pdf (дата обращения: 24.01.2025)].
Стресс-рентгенография - это функциональный тест, который позволяет объективно оценить степень вертикальной нестабильности АКС и является ключевым в дифференциальной диагностике типов повреждений.
Аксиальная проекция (Axillary view)
Пациент лежит на спине, рука отведена на 90 градусов. Кассета располагается над плечом, а рентгеновский луч направляется снизу вверх через подмышечную впадину. Эта проекция незаменима для оценки горизонтальной нестабильности (передне-заднего смещения ключицы) и выявления переломов акромиона и клювовидного отростка.
Аксиальная проекция предоставляет информацию о состоянии АКС в горизонтальной плоскости, что критически важно для диагностики сложных типов вывихов (например, тип IV по Rockwood).
Как интерпретировать результаты рентгенографии
Интерпретация снимков проводится врачом-рентгенологом и лечащим врачом (травматологом-ортопедом).
Нормальная рентгенологическая картина
- Суставная щель АКС: В норме ее ширина составляет 1-3 мм. Разница в ширине суставной щели между правой и левой стороной не должна превышать 2-3 мм.
- Клювовидно-ключичное расстояние (Coracoclavicular distance): Расстояние между верхним краем клювовидного отростка и нижней поверхностью ключицы. В норме составляет 11-13 мм. Разница между сторонами более 5 мм (или увеличение более чем на 25-50%) указывает на разрыв ККС.
- Расположение костей: Нижние края дистального конца ключицы и акромиона должны находиться на одной линии.
Оценка нормы на рентгенограмме АКС базируется на измерении ширины суставной щели и клювовидно-ключичного расстояния, а также на сравнении этих показателей со здоровой стороной.
Рентгенологические признаки патологий
Классификация вывихов АКС по Rockwood
Эта классификация является общепринятой и основывается на рентгенологических признаках.
Сравнительная таблица 1: Классификация повреждений АКС по Rockwood
| Тип |
Повреждение связок |
Рентгенологические признаки |
| I |
Растяжение АКС, ККС интактны |
Рентгенограмма в норме, диагноз клинический. |
| II |
Разрыв АКС, растяжение ККС |
Небольшое (до 25%) вертикальное смещение ключицы. Клювовидно-ключичное расстояние увеличено незначительно. |
| III |
Полный разрыв АКС и ККС |

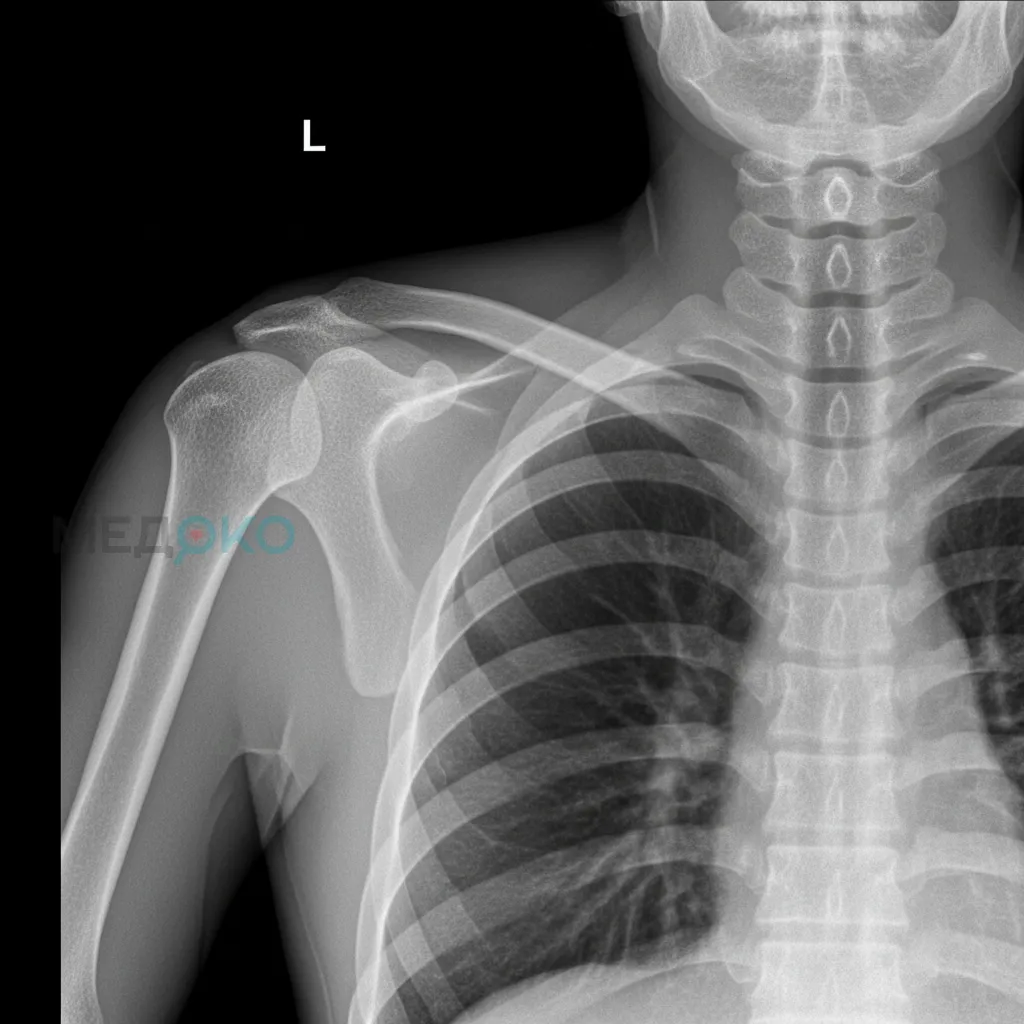

Вертикальное смещение ключицы на 25-100% (увеличение КК-расстояния на 25-100% по сравнению со здоровой стороной). |
| IV |
Полный разрыв АКС и ККС |
Ключица смещена кзади, в толщу трапециевидной мышцы. Требуется аксиальная проекция для диагностики. |
| V |
Полный разрыв АКС и ККС, разрыв фасции дельтовидной и трапециевидной мышц |
Значительное вертикальное смещение ключицы (более 100% по сравнению со здоровой стороной). |
| VI |
Полный разрыв АКС и ККС |
Ключица смещена вниз (под акромион или клювовидный отросток). Встречается крайне редко. |
Классификация Rockwood позволяет стандартизировать описание травм АКС на основе рентгенологических данных, что напрямую влияет на выбор между консервативным и хирургическим лечением.
Признаки артроза АКС
- Сужение суставной щели.
- Субхондральный склероз (уплотнение кости под хрящом).
- Образование остеофитов (костных разрастаний), особенно по нижнему краю ключицы и акромиона.
- Кистовидная перестройка кости.
Рентгенологическая картина артроза АКС складывается из классических признаков дегенеративного процесса, которые хорошо визуализируются, особенно в проекции Занка.
Сравнительный анализ методов визуализации АКС
Хотя рентгенография является методом первого выбора, в сложных диагностических случаях могут потребоваться другие методы.
Сравнительная таблица 2: Методы визуализации акромиально-ключичного сочленения
| Метод |
Преимущества |
Недостатки |
Основные показания |
| Рентгенография |
Быстро, доступно, низкая стоимость, отлично показывает кости и их смещение. |
Плохая визуализация мягких тканей (связок, хряща, мышц), ионизирующее излучение. |
Первичная диагностика травм, артроза, оценка послеоперационного состояния. |
| УЗИ |
Отсутствие облучения, динамическая оценка, хорошая визуализация связок и суставной щели, низкая стоимость. |
Оператор-зависимость, ограниченная визуализация костных структур, плохо видит задние отделы. |
Подозрение на разрыв связок при нормальной рентгенограмме, оценка выпота в суставе. |
| КТ |
Высочайшая детализация костных структур, 3D-реконструкции, отлично видит сложные и оскольчатые переломы. |
Высокая лучевая нагрузка, высокая стоимость, плохая визуализация мягких тканей. |
Сложные переломы дистального конца ключицы, предоперационное планирование. |
| МРТ |
Лучшая визуализация мягких тканей (связки, суставной диск, хрящ, костный мозг), отсутствие облучения. |
Высокая стоимость, длительность исследования, наличие противопоказаний (металл, кардиостимуляторы). |
Неясная боль, подозрение на повреждение суставного диска, остеолиз, воспалительные изменения. |
Выбор метода визуализации АКС зависит от клинической задачи: рентгенография идеальна для скрининга травм, УЗИ - для оценки связок, КТ - для сложных переломов, а МРТ - для комплексной оценки всех структур сустава.
Особенности рентгенографии АКС у детей
У детей и подростков в области дистального конца ключицы и акромиона имеются зоны роста (эпифизы, апофизы), которые на рентгенограммах выглядят как линии просветления и могут быть ошибочно приняты за перелом. Поэтому сравнительный снимок со здоровой стороной у детей является обязательным. Травмы у детей чаще представляют собой эпифизеолизы или переломы типа "зеленой ветки", а не полные вывихи, как у взрослых. [Источник: Paediatric T-ray Interpretation. Cambridge University Press. 2020. - https://www.cambridge.org/core/books/paediatric-xray-interpretation/8A9E609A72A4F2E4A9CF0A8F4D086A6B (дата обращения: 25.01.2025)].
Интерпретация рентгенограмм АКС у детей требует знания особенностей детского скелета и обязательного сравнения с контрлатеральной стороной для избежания диагностических ошибок.
Средняя стоимость услуги
Стоимость рентгенографии акромиально-ключичного сочленения в Российской Федерации варьируется в зависимости от региона, типа лечебного учреждения (государственное или частное) и объема исследования (одна или несколько проекций, с нагрузкой или без). В среднем, по состоянию на начало 2025 года, цена за исследование одного сочленения в двух проекциях в частных медицинских центрах составляет от 1500 до 3500 рублей. В системе обязательного медицинского страхования (ОМС) при наличии направления от врача исследование проводится бесплатно.
Ценовой диапазон на рентгенографию АКС доступен для большинства пациентов, а возможность бесплатного проведения по ОМС делает этот метод повсеместно используемым.
Заключение
Рентгенография акромиально-ключичного сочленения, несмотря на свой возраст, остается незаменимым, быстрым и высокоинформативным методом диагностики. Правильное выполнение исследования с использованием специализированных проекций, таких как проекция Занка и стресс-пробы, позволяет не только выявить патологию, но и точно классифицировать степень повреждения, что является определяющим фактором в выборе лечебной тактики. Глубокое понимание рентгеноанатомии, биомеханики и патологических изменений является обязательным условием для любого специалиста, занимающегося лечением заболеваний и травм плечевого пояса. В совокупности с клиническими данными, рентгенография АКС предоставляет исчерпывающую информацию для постановки верного диагноза в подавляющем большинстве случаев.
Список литературы
- Клинические рекомендации "Остеоартрит". Министерство Здравоохранения РФ - https://cr.minzdrav.gov.ru/clin-rec (дата обращения: 19.01.2025).
- Клинические рекомендации "Повреждения акромиально-ключичного сочленения". Российская ассоциация травматологов-ортопедов, 2021 г. - https://rusrando.ru/userfiles/file/recomendation/POVREGD_AKROM_KLUCH_SOCHL_2021.pdf (дата обращения: 24.01.2025).
- Травматология и ортопедия: учебник / под ред. Н. В. Корнилова. - 4-е изд., доп. и перераб. - М.: ГЭОТАР-Медиа, 2021.
- Информационный портал "Радиационная безопасность населения" - http://www.radonsafety.ru (дата обращения: 21.01.2025).
- Медицинский портал "Инвитро" - Рентгенография ключицы - https://www.invitro.ru/radiology/1691/ (дата обращения: 23.01.2025).
- Radiopaedia.org - Acromioclavicular joint series - https://radiopaedia.org/articles/acromioclavicular-joint-series (дата обращения: 17.01.2025).
- Rockwood and Green's Fractures in Adults, 9th Edition. Wolters Kluwer. - https://shop.lww.com/Rockwood-and-Green-s-Fractures-in-Adults/p/9781975106543 (дата обращения: 18.01.2025).
- Zanca P. Shoulder pain: involvement of the acromioclavicular joint. (Analysis of 1,000 cases). Am J Roentgenol Radium Ther Nucl Med. 1971 May;112(1):493-506. PMID: 5580766. - https://pubmed.ncbi.nlm.nih.gov/5580766/ (дата обращения: 15.01.2025).
- NICE guideline [NG121] - Imaging for pregnant or potentially pregnant women - https://www.nice.org.uk/guidance/ng121 (дата обращения: 22.01.2025).
- Cochrane Database of Systematic Reviews - Interventions for treating acromioclavicular joint dislocations. - https://www.cochranelibrary.com/ (дата обращения: 26.01.2025).
- Gray's Anatomy for Students, 4th Edition. Elsevier. - https://www.elsevier.com/books/grays-anatomy-for-students/drake/978-0-323-39304-1 (дата обращения: 15.01.2025).
