Введение в Ультразвуковое Исследование Средостения
Ультразвуковое исследование (УЗИ) средостения представляет собой комплекс неинвазивных и малоинвазивных диагностических методик, направленных на визуализацию органов, тканей и структур, расположенных в медиастинальном пространстве. Исторически средостение считалось "слепой зоной" для ультразвука из-за акустических препятствий, создаваемых грудиной, ребрами и воздушной легочной тканью. Однако развитие технологий, в частности, появление эндоскопических и эндобронхиальных датчиков, кардинально изменило парадигму, превратив УЗИ в один из ключевых инструментов в диагностике и стадировании онкологических, воспалительных и врожденных заболеваний средостения.
Современное УЗИ средостения - это не один метод, а совокупность технологий, от простого трансторакального сканирования до высокотехнологичных эндоскопических процедур, каждая из которых имеет свою нишу и диагностические возможности.
Эволюция и роль метода в современной медицине
Начальным этапом было использование стандартного трансторакального доступа (ТТУЗИ), который позволял визуализировать лишь ограниченные участки переднего и верхнего средостения через парастернальные, супрастернальные и субксифоидальные акустические окна. Его роль была вспомогательной. Революцию произвело внедрение в клиническую практику эндобронхиального УЗИ (EBUS) и эндоскопического УЗИ (EUS) в конце 1990-х - начале 2000-х годов. Эти методики позволили подвести ультразвуковой датчик вплотную к структурам заднего и среднего средостения через стенку трахеи, бронхов или пищевода, минуя все акустические барьеры. Возможность проведения тонкоигольной аспирационной биопсии под контролем ультразвука в реальном времени (EBUS-TBNA, EUS-FNA) сделала эти методы золотым стандартом в стадировании немелкоклеточного рака легкого и диагностике медиастинальной лимфаденопатии неясного генеза [Источник: NICE guideline [NG122] Lung cancer: diagnosis and management (дата обращения: 20.01.2025)].
Эволюция УЗИ средостения от ограниченного скринингового метода до ведущего инструмента для морфологической верификации диагноза является одним из ярчайших примеров технологического прогресса в медицинской визуализации.
Анатомия Средостения в Контексте Ультразвуковой Диагностики
Средостение (mediastinum) - это комплекс органов, расположенных в грудной полости между грудиной спереди, позвоночником сзади и медиастинальными листками плевры по бокам. Для удобства клинической и ультразвуковой навигации его принято делить на отделы. Классическая рентгенологическая классификация делит средостение на переднее, среднее и заднее.
- Переднее средостение: Содержит вилочковую железу (тимус), жировую клетчатку, лимфатические узлы, внутренние грудные артерии и вены. Наиболее доступно для трансторакального УЗИ.
- Среднее средостение: Включает сердце и перикард, восходящую аорту и дугу аорты, легочный ствол, верхнюю и нижнюю полые вены, трахею и главные бронхи, бифуркационные лимфоузлы. Частично доступно при ТТУЗИ, но является основной мишенью для ЭБУС и ЭндоУЗИ.
- Заднее средостение: Содержит нисходящую грудную аорту, пищевод, непарную и полунепарную вены, грудной лимфатический проток, симпатические стволы и задние медиастинальные лимфоузлы. Эта область является прерогативой ЭндоУЗИ.
Понимание топографической анатомии и зон доступа критически важно для выбора адекватной методики УЗИ. Трансторакальный доступ эффективен для переднего средостения, в то время как эндоскопические методы незаменимы для оценки среднего и заднего отделов, особенно для анализа лимфатических узлов, недоступных для других методов биопсии, кроме хирургических.
Успешная ультразвуковая диагностика средостения напрямую зависит от знания анатомии и выбора оптимального акустического окна или эндоскопического доступа для визуализации целевой структуры.
Виды и Методики УЗИ Средостения
Трансторакальное ультразвуковое исследование (ТТУЗИ)
ТТУЗИ - это неинвазивная методика, выполняемая стандартными конвексными или секторными датчиками через межреберные промежутки, а также из супрастернального (над грудиной) и субксифоидального (под мечевидным отростком) доступов. Его возможности ограничены.
- Диагностические цели:
- Выявление и оценка образований переднего средостения (тимомы, тератомы, лимфомы, загрудинный зоб).
- Оценка наличия выпота в полости перикарда.
- Диагностика аневризм восходящей аорты и легочной артерии.
- Выявление увеличенных лимфоузлов парастернальной и преваскулярной групп.
- Дифференциальная диагностика плеврального выпота от пристеночных образований.
ТТУЗИ является ценным первичным методом для скрининга патологии переднего средостения, особенно у детей и худых пациентов, но его информативность резко снижается при эмфиземе или ожирении.
Эндоскопическое ультразвуковое исследование (ЭндоУЗИ/EUS)
ЭндоУЗИ, или эхоэндоскопия, - это малоинвазивная процедура, при которой ультразвуковой датчик, встроенный в дистальный конец эндоскопа, вводится через рот в пищевод и желудок. Это позволяет получить высококачественные изображения структур заднего и частично среднего средостения.
- Диагностические цели:
- Оценка состояния параэзофагеальных, бифуркационных (нижних), аортопульмональных и субаортальных лимфоузлов (станции 7, 8, 9, 4L, 5 по карте IASLC).
- Диагностика и стадирование рака пищевода и легкого.
- Визуализация и биопсия образований заднего средостения (например, бронхогенных кист, нейрогенных опухолей).
- Оценка инвазии опухоли в стенку аорты или других крупных сосудов.
- Биопсия левого надпочечника.

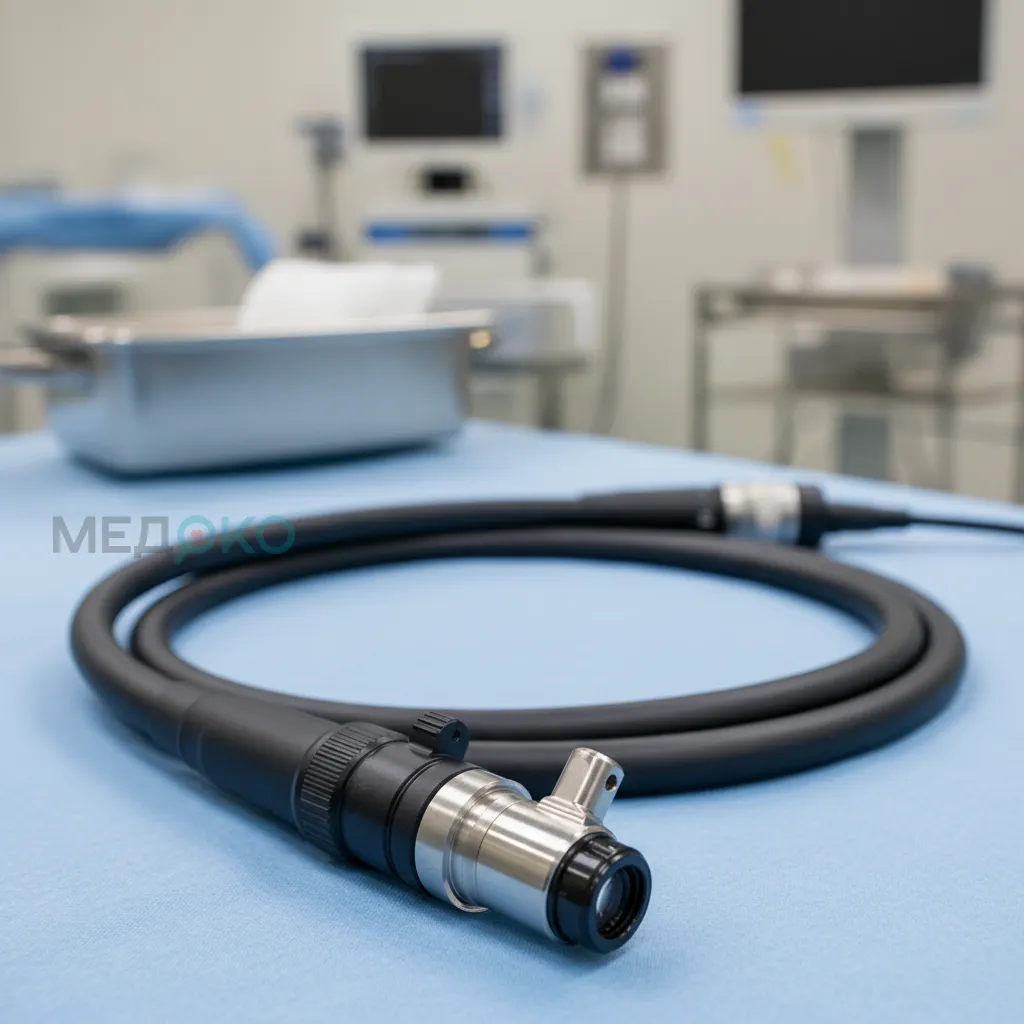

Эндобронхиальное ультразвуковое исследование (ЭБУС/EBUS)
ЭБУС - это методика, сочетающая бронхоскопию с ультразвуковым сканированием. Специальный бронхоскоп с ультразвуковым датчиком на конце вводится в трахею и бронхи, позволяя визуализировать паратрахеальные, парабронхиальные и бифуркационные лимфатические узлы через стенку дыхательных путей.
- Диагностические цели:
- Стадирование рака легкого путем оценки паратрахеальных (верхних и нижних), бифуркационных (верхних), гилюсных и междолевых лимфоузлов (станции 2R, 2L, 4R, 4L, 7, 10, 11 по карте IASLC).
- Диагностика саркоидоза, туберкулеза и лимфом с поражением внутригрудных лимфоузлов.
- Биопсия прикорневых и медиастинальных образований, прилегающих к дыхательным путям.
ЭБУС является золотым стандартом для нехирургической диагностики и стадирования патологии средостения, особенно при подозрении на метастатическое поражение лимфоузлов при раке легкого.
Показания к Проведению УЗИ Средостения
Диагностика у взрослых пациентов
Показания к проведению УЗИ средостения у взрослых обширны и в основном связаны с онкологическими и воспалительными заболеваниями.
- Стадирование немелкоклеточного рака легкого (НМРЛ): Основное показание для ЭБУС и ЭндоУЗИ. Оценка вовлеченности медиастинальных лимфоузлов (N-статус) определяет тактику лечения (операция, химиолучевая терапия).
- Диагностика медиастинальной лимфаденопатии неясного генеза: Выявленная при КТ или ПЭТ-КТ лимфаденопатия требует морфологической верификации для исключения лимфомы, саркоидоза, туберкулеза, метастазов рака другой локализации.
- Диагностика и оценка образований средостения:
- Переднее средостение (ТТУЗИ, ЭБУС): Тимомы, тератомы, лимфомы, загрудинный зоб.
- Среднее и заднее средостение (ЭБУС, ЭндоУЗИ): Бронхогенные и энтерогенные кисты, нейрогенные опухоли, параганглиомы.
- Подозрение на рецидив заболевания: Мониторинг после лечения рака легкого или лимфомы.
- Планирование лучевой терапии: Уточнение границ опухоли и пораженных лимфоузлов.
- Оценка состояния крупных сосудов (ТТУЗИ, ЭндоУЗИ): Подозрение на аневризму аорты, легочной артерии, оценка инвазии опухоли в сосудистую стенку.
У взрослых пациентов УЗИ средостения, особенно его эндоскопические варианты, является ключевым этапом диагностического алгоритма при большинстве онкологических и гранулематозных заболеваний грудной клетки.
Применение в педиатрической практике
В педиатрии УЗИ средостения имеет свои особенности, обусловленные анатомией детского возраста и спектром заболеваний. Преимуществом является отсутствие ионизирующего излучения.
- Оценка вилочковой железы (тимуса): ТТУЗИ - основной метод для оценки размеров, структуры тимуса, диагностики тимомегалии, кист и опухолей тимуса.
- Диагностика врожденных аномалий: Бронхогенные и энтерогенные кисты, лимфангиомы, тератомы. У детей они часто выявляются именно при УЗИ.
- Диагностика лимфаденопатии: При подозрении на туберкулез, инфекционный мононуклеоз, лимфопролиферативные заболевания (лейкозы, лимфомы).
- Оценка врожденных пороков сердца и сосудов: ТТУЗИ (эхокардиография с расширенным протоколом) позволяет визуализировать аномалии дуги аорты, легочной артерии.
- Дифференциальная диагностика образований: Позволяет отличить солидное образование от кистозного, оценить васкуляризацию.
В педиатрии трансторакальное УЗИ является безопасным и информативным методом первой линии для оценки переднего и верхнего средостения, особенно для визуализации тимуса и врожденных кист.
Противопоказания и Ограничения Метода
Абсолютные и относительные противопоказания
Противопоказания существенно различаются в зависимости от методики.
- Для ТТУЗИ:
- Абсолютных противопоказаний нет.
- Относительные: Нарушение целостности кожных покровов в области предполагаемого доступа (ожоги, раны, инфекции).
- Для ЭндоУЗИ и ЭБУС (связаны с эндоскопией и седацией):
- Абсолютные:
- Отказ пациента от исследования.
- Тяжелая, некорригируемая коагулопатия (при планировании биопсии).
- Острый инфаркт миокарда, нестабильная стенокардия, жизнеугрожающие аритмии.
- Декомпенсированная дыхательная или сердечная недостаточность.
- Перфорация пищевода или трахеи (для ЭндоУЗИ и ЭБУС соответственно).
- Относительные:
- Стеноз верхних отделов ЖКТ или дыхательных путей, не позволяющий провести эндоскоп.
- Тяжелые заболевания шейного отдела позвоночника.
- Недавние операции на органах шеи, пищеводе, трахее.
- Аллергия на анестетики.
Безопасность процедуры УЗИ средостения определяется выбранным методом: трансторакальное УЗИ практически не имеет противопоказаний, в то время как эндоскопические методики требуют тщательной оценки соматического статуса пациента.
Факторы, ограничивающие диагностическую ценность
- ТТУЗИ:
- Выраженная подкожно-жировая клетчатка.
- Эмфизема легких (воздух является преградой для ультразвука).
- Узкие межреберные промежутки.
- Малый размер образований, расположенных глубоко в средостении.
- ЭндоУЗИ/ЭБУС:
- Наличие крупных сосудов или кальцинатов между датчиком и целевым образованием.
- Невозможность достичь некоторых групп лимфоузлов (например, парастернальных).
- Малое количество материала, полученного при биопсии, что может затруднить гистологическую и иммуногистохимическую диагностику.
Несмотря на высокую точность, каждый метод УЗИ средостения имеет свои "слепые зоны" и технические ограничения, что требует комплексного подхода и, при необходимости, использования взаимодополняющих методов, таких как КТ или МРТ.
Сравнительный Анализ Методов Визуализации Средостения
Таблица 1: Сравнение методик УЗИ средостения
| Характеристика |
Трансторакальное УЗИ (ТТУЗИ) |
Эндоскопическое УЗИ (ЭндоУЗИ) |
Эндобронхиальное УЗИ (ЭБУС) |
| Инвазивность |
Неинвазивный |
Малоинвазивный |
Малоинвазивный |
| Анестезия |
Не требуется |
Седация / общая анестезия |
Местная анестезия + седация |
| Основной доступ |
Супрастернальный, парастернальный, субксифоидальный |
Через пищевод |
Через трахею и бронхи |
| Зоны визуализации |
Переднее, верхнее средостение |
Заднее, среднее средостение |
Среднее, прикорневые зоны |
| Возможность биопсии |
Ограничена (только прилегающие к стенке образования) |
Да (EUS-FNA) |
Да (EBUS-TBNA) |
| Основное применение |
Скрининг, патология тимуса у детей, жидкостные образования |
Стадирование рака легкого, пищевода, диагностика образований заднего средостения |
Стадирование рака легкого, диагностика саркоидоза, лимфом |
| Стоимость |
Низкая |
Высокая |
Высокая |
Выбор конкретной методики УЗИ средостения диктуется клинической задачей и предполагаемой локализацией патологического процесса.
Таблица 2: УЗИ в сравнении с КТ, МРТ и ПЭТ-КТ
| Параметр |
УЗИ (ЭБУС/ЭндоУЗИ) |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
Позитронно-эмиссионная томография (ПЭТ-КТ) |
| Принцип метода |
Ультразвуковые волны |
Рентгеновское излучение |
Магнитное поле и радиоволны |
Радиофармпрепарат + КТ |
| Лучевая нагрузка |
Нет |
Есть |
Нет |
Высокая |
| Морфологическая верификация |
Да (биопсия в реальном времени) |
Нет |
Нет |
Нет |
| Оценка функции/метаболизма |
Нет (кроме допплерографии) |
Нет |
Ограничена |
Да (оценка метаболической активности) |
| Разрешающая способность |
Очень высокая (для прилегающих структур) |
Высокая |
Очень высокая (для мягких тканей) |
Низкая (анатомическая) |
| Роль в диагностике |
Верификация диагноза, локальное стадирование (N-статус) |
Первичная визуализация, анатомическая карта, T и M статус |
Дифференциальная диагностика мягкотканных опухолей, оценка инвазии |
Оценка распространенности процесса, поиск отдаленных метастазов (M-статус) |
Заключение
Ультразвуковое исследование средостения прошло путь от вспомогательного метода с ограниченными возможностями до неотъемлемой части диагностического алгоритма при широком спектре заболеваний грудной клетки. Трансторакальное УЗИ остается безопасным и доступным инструментом для первичной оценки переднего средостения, особенно в педиатрии. Однако настоящим прорывом стало внедрение эндоскопических методик - ЭБУС и ЭндоУЗИ, которые объединили в себе преимущества высокоразрешающей визуализации и малоинвазивной биопсии.
Сегодня комбинированное применение ЭБУС и ЭндоУЗИ позволяет с высокой точностью проводить стадирование рака легкого, диагностировать саркоидоз, туберкулез, лимфомы и другие медиастинальные процессы, зачастую избавляя пациента от необходимости в проведении более травматичной хирургической медиастиноскопии. Правильный выбор методики, основанный на данных КТ и клинической задаче, является залогом успешной и своевременной диагностики.
УЗИ средостения, особенно в его эндоскопических вариантах, является мощным диагностическим инструментом, который изменил подходы к ведению пациентов с медиастинальной патологией, сделав диагностику более точной, быстрой и безопасной.
Список Сокращений
- УЗИ - Ультразвуковое исследование
- ТТУЗИ - Трансторакальное ультразвуковое исследование
- ЭндоУЗИ - Эндоскопическое ультразвуковое исследование (EUS)
- ЭБУС - Эндобронхиальное ультразвуковое исследование (EBUS)
- ТБАБ - Трансбронхиальная аспирационная биопсия
- ТПА - Тонкоигольная пункционная аспирация (FNA - Fine Needle Aspiration)
- КТ - Компьютерная томография
- МРТ - Магнитно-резонансная томография
- ПЭТ-КТ - Позитронно-эмиссионная томография, совмещенная с компьютерной томографией
- НМРЛ - Немелкоклеточный рак легкого
- IASLC - International Association for the Study of Lung Cancer (Международная ассоциация по изучению рака легкого)
Краткий Глоссарий
- Средостение (Медиастинум) - Пространство в средней части грудной полости, содержащее сердце, крупные сосуды, трахею, пищевод, тимус, нервы и лимфатические узлы.
- Лимфаденопатия - Увеличение лимфатических узлов любого генеза (воспалительного, опухолевого и др.).
- Медиастиноскопия - Хирургическая процедура, при которой через разрез на шее в средостение вводится эндоскоп для осмотра и биопсии лимфоузлов. Считается "золотым стандартом" хирургической диагностики.
- Стадирование - Процесс определения степени распространенности злокачественной опухоли в организме.
- Тонкоигольная аспирационная биопсия - Метод получения клеточного материала для цитологического исследования путем прокола образования тонкой иглой.
- Эхогенность - Способность тканей отражать ультразвуковые волны. Отображается на экране монитора в виде оттенков серого.
- Тимус (вилочковая железа) - Центральный орган иммунной системы, расположенный в переднем-верхнем средостении, наиболее активен в детском возрасте.
Список Литературы
- Клинические рекомендации "Злокачественное новообразование бронхов и легкого". Министерство Здравоохранения Российской Федерации, 2022. - URL: https://cr.minzdrav.gov.ru/recomend/1_1 (дата обращения: 18.01.2025).
- Клинические рекомендации "Саркоидоз". Министерство Здравоохранения Российской Федерации, 2023. - URL: https://cr.minzdrav.gov.ru/recomend/712_1 (дата обращения: 18.01.2025).
- Тюрин И.Е. Компьютерная томография органов грудной полости. - СПб.: ЭЛБИ-СПб, 2013. - 381 с. [Источник: elibrary.ru (дата обращения: 25.01.2025)].
- Соколов В.В., Телегина Л.В. Эндобронхиальная ультрасонография в диагностике и определении стадии рака легкого. // Вестник РОНЦ им. Н. Н. Блохина РАМН. - 2012. - Т. 23. - № 1. - С. 27-34. [Источник: CyberLeninka (дата обращения: 25.01.2025)].
- Практическое руководство по ультразвуковой диагностике. Общая ультразвуковая диагностика / Под ред. В.В. Митькова. - М.: Видар-М, 2019. [Источник: Издательство Видар (дата обращения: 26.01.2025)].
- Vilmann P., Puri R. Endoscopic and Endobronchial Ultrasonography. // JAMA. 2014;312(6):646. doi:10.1001/jama.2014.2492. [Источник: JAMA (дата обращения: 22.01.2025)].
- Herth F.J.F., Eberhardt R., Vilmann P., et al. Real-time endobronchial ultrasound-guided transbronchial needle aspiration for sampling mediastinal lymph nodes. // NEJM. 2006;355:154-162. [Источник: The New England Journal of Medicine (дата обращения: 21.01.2025)].
- NICE guideline [NG122] Lung cancer: diagnosis and management. Published: 28 March 2019. - URL: https://www.nice.org.uk/guidance/ng122 (дата обращения: 20.01.2025).
- Silvestri G.A., Gonzalez A.V., Jantz M.A., et al. Methods for Staging Non-small Cell Lung Cancer: Diagnosis and Management of Lung Cancer, 3rd ed: American College of Chest Physicians Evidence-Based Clinical Practice Guidelines. // Chest. 2013;143(5_suppl):e211S-e250S. [Источник: PubMed (дата обращения: 19.01.2025)].
- Tummala S., Daglilar E., Ost D. Endobronchial Ultrasound and Endoscopic Ultrasound. A Primer for the Medical Oncologist. // Nature Reviews Clinical Oncology. 2014;11(10):595-603. [Источник: Nature Medicine (via Nature Reviews) (дата обращения: 23.01.2025)].
- Ge N., et al. The role of endobronchial ultrasound-guided transbronchial needle aspiration in the diagnosis of mediastinal and hilar lymphadenopathy: a systematic review and meta-analysis. // Cochrane Database of Systematic Reviews. 2015, Issue 5. Art. No.: CD010427. [Источник: Cochrane Library (дата обращения: 24.01.2025)].
Популярные вопросы и ответы
1
Мне назначили УЗИ средостения. Это больно?
Это зависит от вида исследования. Обычное трансторакальное УЗИ (ТТУЗИ), когда датчиком водят по грудной клетке, абсолютно безболезненно. Если же речь идет об эндоскопических методиках (ЭБУС/ЭндоУЗИ), процедура проводится под анестезией (местной или с седа
2
Почему нельзя обойтись только КТ, зачем еще и УЗИ с введением трубки (ЭБУС/ЭндоУЗИ)?
Компьютерная томография (КТ) отлично показывает, где находится изменение (например, увеличенный лимфоузел) и какого оно размера. Однако КТ не может точно сказать, из каких клеток оно состоит. Эндоскопическое УЗИ позволяет не только увидеть это изменение в
3
Обнаруженный на УЗИ увеличенный лимфоузел — это обязательно рак?
Не обязательно. Увеличение лимфатических узлов (лимфаденопатия) — это реакция организма на множество состояний. Наиболее частыми причинами, помимо онкологии, являются воспалительные процессы (например, после перенесенной инфекции, при саркоидозе или тубер
4
Насколько безопасны эндоскопические виды УЗИ (ЭБУС/ЭндоУЗИ)?
ЭБУС и ЭндоУЗИ — это современные и в целом безопасные малоинвазивные процедуры, которые выполняются в специализированных центрах. Как и при любом вмешательстве, риск осложнений существует, но он невысок и значительно ниже, чем при хирургической операции (
5
Мне будут делать биопсию. Это значит, что у меня точно что-то плохое?
Нет, не обязательно. Биопсия — это «золотой стандарт» диагностики. Ее назначают в ситуациях, когда другие методы исследования не могут дать окончательный ответ о природе изменений в тканях. Это единственный способ поставить точный, а не предположительный
6
Как долго длится процедура и когда будут готовы результаты?
Обычное УЗИ (ТТУЗИ) занимает 15–20 минут. Эндоскопические процедуры (ЭБУС/ЭндоУЗИ) вместе с подготовкой и анестезией длятся около 30–60 минут. Врач видит изображение сразу во время исследования. Однако, если брали биопсию, для ее гистологического анализа
