Рентгенография турецкого седла: от классической диагностики к современным методам визуализации
Рентгенография турецкого седла, или прицельная краниография, представляет собой один из старейших методов лучевой диагностики, направленный на изучение костной структуры клиновидной кости черепа, в которой располагается гипофиз. Несмотря на то что в современной клинической практике этот метод в значительной степени уступил место более информативным технологиям, таким как компьютерная (КТ) и магнитно-резонансная томография (МРТ), понимание его возможностей, ограничений и исторической роли остается важным для комплексной оценки патологий хиазмально-селлярной области.
Список сокращений
- КТ - Компьютерная томография
- МРТ - Магнитно-резонансная томография
- ЦНС - Центральная нервная система
- РФ - Российская Федерация
- АКТГ - Адренокортикотропный гормон
- СТГ - Соматотропный гормон (гормон роста)
- ТТГ - Тиреотропный гормон
- ЛГ - Лютеинизирующий гормон
- ФСГ - Фолликулостимулирующий гормон
- ПРЛ - Пролактин
- ХСО - Хиазмально-селлярная область
Краткий глоссарий
- Турецкое седло (Sella turcica) - костное образование в теле клиновидной кости черепа, по форме напоминающее седло. Является вместилищем для гипофиза.
- Гипофиз (Pituitary gland) - центральная железа внутренней секреции, расположенная в гипофизарной ямке турецкого седла и регулирующая деятельность большинства эндокринных желез организма.
- Аденома гипофиза - доброкачественная опухоль, развивающаяся из железистых клеток передней доли гипофиза. Подразделяется на микроаденомы (
- Краниофарингиома - врожденная доброкачественная опухоль головного мозга, часто содержащая кистозные компоненты и кальцинаты, локализующаяся в хиазмально-селлярной области.
- Синдром «пустого» турецкого седла - состояние, при котором субарахноидальное пространство пролабирует в полость турецкого седла, что приводит к сдавлению и уменьшению размеров гипофиза. При этом само седло часто увеличено в размерах.
- Краниография - общее название рентгенологического исследования черепа.

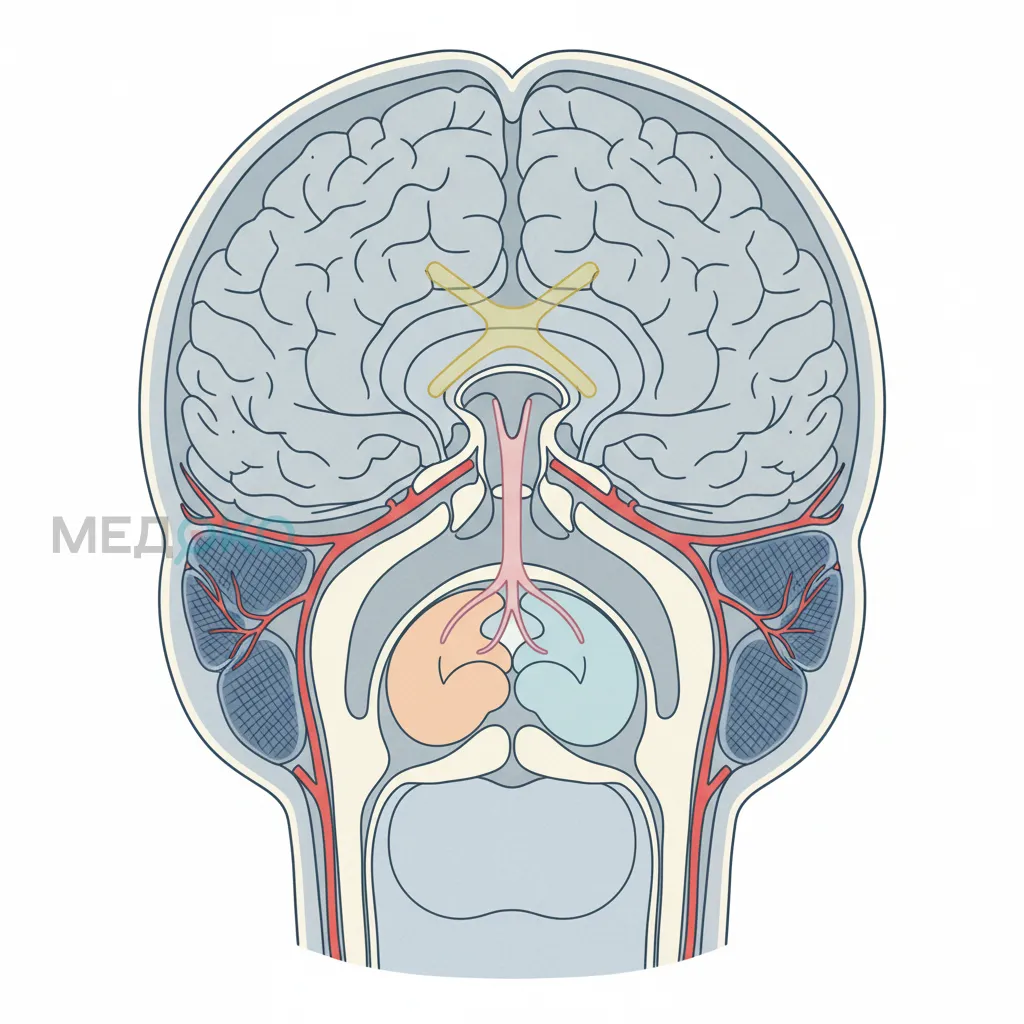

Строение и функциональное значение турецкого седла
Анатомические особенности
Турецкое седло является ключевой анатомической структурой основания черепа. Оно расположено в теле клиновидной кости и состоит из нескольких частей:
- Спинка седла (Dorsum sellae): задняя костная пластинка, которая ограничивает гипофизарную ямку сзади.
- Гипофизарная ямка (Fossa hypophysialis): центральное углубление, непосредственно вмещающее гипофиз.
- Бугорок седла (Tuberculum sellae): передний край гипофизарной ямки.
- Передние и задние наклоненные отростки: костные выступы, к которым крепится диафрагма седла - отросток твердой мозговой оболочки, накрывающий гипофиз сверху.
Размеры турецкого седла у взрослого человека в норме составляют: сагиттальный (передне-задний) размер - 9-15 мм, вертикальный (глубина) - 7-13 мм. [Источник: Национальное руководство по лучевой диагностике - https://www.rosmedlib.ru (дата обращения: 15.01.2025)]. Любые отклонения от этих размеров могут свидетельствовать о наличии патологического процесса.
Анатомическая целостность турецкого седла напрямую связана с состоянием гипофиза, поэтому оценка его костных стенок является важным, хотя и косвенным, диагностическим признаком при подозрении на патологии гипофиза.
Физиологическая роль
Основная функция турецкого седла - защитная. Оно образует костное ложе для гипофиза, оберегая его от механических повреждений. Гипофиз, в свою очередь, является "дирижером" эндокринной системы, вырабатывая тропные гормоны (АКТГ, ТТГ, ЛГ, ФСГ) и эффекторные гормоны (СТГ, пролактин), которые контролируют работу надпочечников, щитовидной железы, половых желез, а также рост и лактацию. Патологические процессы, приводящие к деформации или разрушению турецкого седла, практически всегда сопровождаются нарушением функции гипофиза.
Таким образом, состояние костных структур турецкого седла является косвенным индикатором здоровья центрального звена эндокринной системы, что исторически и определило ценность его рентгенологического исследования.
Что такое рентгенография турецкого седла?
Рентгенография турецкого седла - это метод лучевой диагностики, основанный на получении теневого изображения черепа с прицельной визуализацией области клиновидной кости. Исследование выполняется в двух стандартных проекциях:

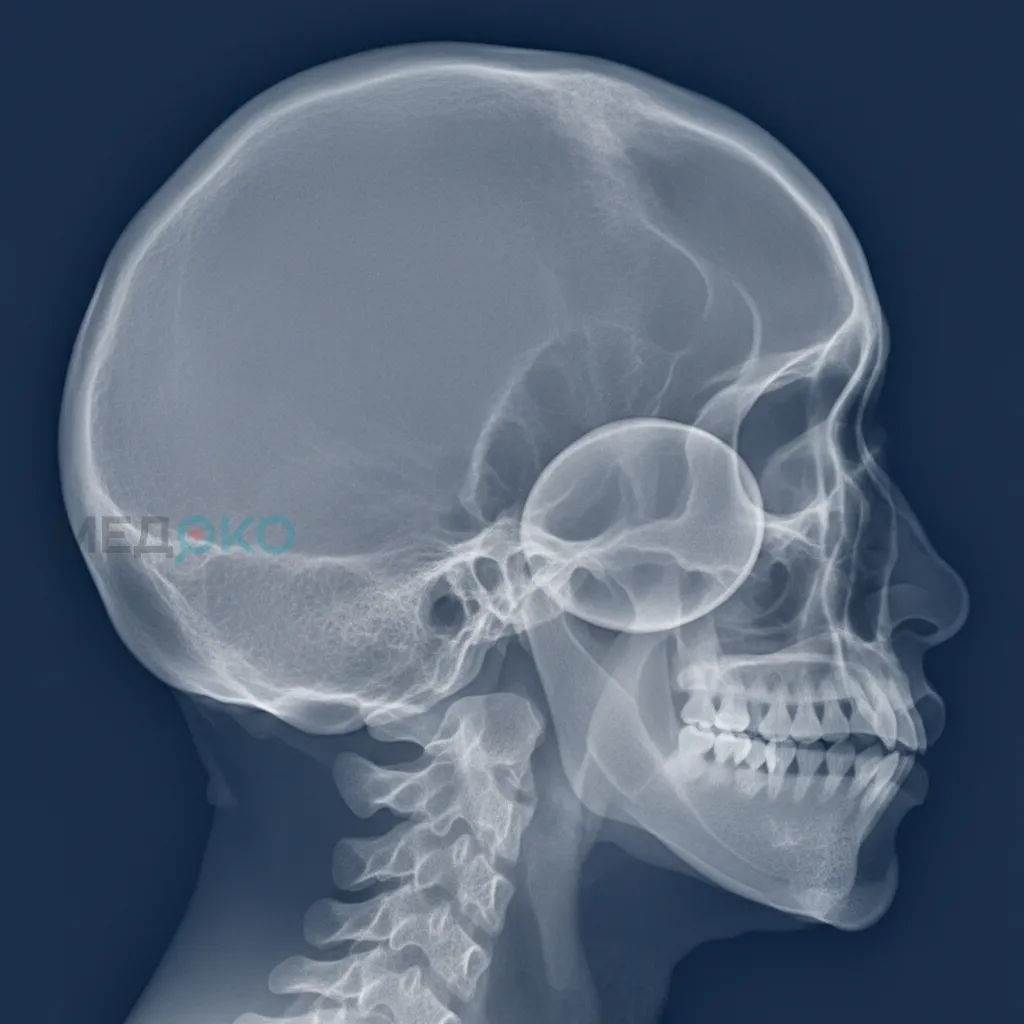

- Боковая проекция: является наиболее информативной. Пациент располагается так, чтобы сагиттальная плоскость головы была параллельна кассете. Центральный луч направляется перпендикулярно кассете, на 2 см выше и на 2 см кпереди от наружного слухового прохода. Эта проекция позволяет оценить форму, размеры (сагиттальный и вертикальный), состояние контуров дна и спинки седла.
- Прямая (передне-задняя) проекция: менее информативна для оценки самого седла из-за наложения теней других структур черепа, но может дать представление о состоянии дна и симметричности костных элементов.
Рентгеновские лучи, проходя через ткани разной плотности, по-разному поглощаются. Костная ткань (высокая плотность) поглощает лучи сильно, создавая на снимке светлые участки (затенения). Мягкие ткани (гипофиз, мозговое вещество) практически не задерживают лучи и на нативном рентгеновском снимке не видны.
Ключевой особенностью и одновременно главным ограничением метода является то, что рентгенография визуализирует исключительно костные структуры, а о состоянии самого гипофиза и окружающих его мягких тканей можно судить лишь по косвенным признакам - изменению формы и размеров его костного ложа.
Показания для проведения рентгенографии турецкого седла
Исторически список показаний был весьма широк, однако в свете современных клинических рекомендаций он значительно сузился. Сегодня рентгенография может быть назначена как метод первичной, скрининговой диагностики в условиях ограниченного доступа к КТ и МРТ.
Основные группы показаний:
- Подозрение на опухоли гипофиза (преимущественно макроаденомы):
- Эндокринные нарушения: акромегалия или гигантизм (избыток СТГ), болезнь Иценко-Кушинга (избыток АКТГ), гиперпролактинемия (избыток ПРЛ), гипопитуитаризм (недостаточность гормонов гипофиза). Макроаденомы (>10 мм) вызывают расширение и деформацию седла, что хорошо видно на рентгенограмме.
- Неврологические симптомы: упорные головные боли, не поддающиеся стандартной терапии; нарушения полей зрения (чаще всего битемпоральная гемианопсия), возникающие из-за сдавления зрительного перекреста (хиазмы) растущей опухолью.
- Подозрение на краниофарингиому: особенно в детском возрасте. Для этих опухолей характерно наличие кальцинатов в их структуре, которые отчетливо видны на рентгеновских снимках в виде интенсивных теней в селлярной или надселлярной области. [Источник: Craniopharyngioma: a clinical update - PubMed, https://pubmed.ncbi.nlm.nih.gov/ (дата обращения: 18.01.2025)].
- Черепно-мозговые травмы: для исключения перелома основания черепа в области клиновидной кости.
- Повышенное внутричерепное давление: длительная внутричерепная гипертензия может приводить к остеопорозу и истончению спинки турецкого седла.
Важно подчеркнуть, что согласно современным клиническим рекомендациям, при наличии клинических и лабораторных данных, указывающих на патологию гипофиза, методом выбора является МРТ головного мозга с контрастированием или без него. Рентгенография не позволяет выявить микроаденомы (
В настоящее время рентгенография турецкого седла рассматривается как вспомогательный или скрининговый метод, целесообразный при подозрении на крупное объемное образование или при невозможности выполнить МРТ или КТ.
Противопоказания и ограничения при проведении рентгенографии
Абсолютные противопоказания
- Беременность: особенно в первом триместре. Ионизирующее излучение обладает тератогенным действием и может нанести вред развивающемуся плоду. Исследование проводится только по жизненным показаниям, когда ожидаемая польза для матери превышает потенциальный риск для плода, с использованием всех возможных средств защиты (например, просвинцованного фартука). [Источник: Radiation safety in pregnancy - NICE, https://www.nice.org.uk/ (дата обращения: 17.01.2025)].
Относительные противопоказания
- Детский возраст: организм ребенка более чувствителен к ионизирующему излучению. Исследование проводится строго по показаниям с минимизацией лучевой нагрузки в соответствии с принципом ALARA (As Low As Reasonably Achievable - настолько низко, насколько это разумно достижимо).
- Тяжелое общее состояние пациента: если оно не позволяет сохранять неподвижность во время исследования.
Диагностические ограничения
Главным ограничением метода является его низкая информативность в отношении мягких тканей. Рентгенография:
- Не визуализирует гипофиз.
- Не позволяет выявить микроаденомы.
- Не дает информации о распространении опухоли на соседние структуры (кавернозные синусы, хиазму).
- Не способна дифференцировать кисту от солидной опухоли.
- Не позволяет достоверно диагностировать синдром «пустого» турецкого седла (может быть лишь заподозрен по увеличению размеров седла без признаков деструкции).
Таким образом, абсолютным противопоказанием к рентгенографии является беременность, а основное клиническое ограничение метода заключается в его неспособности визуализировать мягкотканные структуры, что делает его неэффективным для ранней диагностики и детальной оценки патологий гипофиза.
Как подготовиться к исследованию
Специальная подготовка к рентгенографии турецкого седла не требуется. Процедура может быть выполнена в любое время суток.
Рекомендации для пациента:
- Перед исследованием необходимо снять все металлические предметы с головы и шеи (серьги, заколки, цепочки, пирсинг, очки, съемные зубные протезы), так как они создают артефакты на снимках.
- Следует сообщить врачу или рентген-лаборанту о возможной или подтвержденной беременности.
- Нет необходимости в соблюдении диеты или ограничении приема лекарственных препаратов.
Подготовка к рентгенографии турецкого седла максимально проста и заключается лишь в удалении металлических предметов из зоны исследования, что делает метод доступным и быстрым для выполнения.
Порядок проведения процедуры
Процедура занимает не более 5-10 минут и проводится в специально оборудованном рентгеновском кабинете.
Этапы проведения:
- Пациента просят подойти к рентгеновскому аппарату. На область таза и живота для защиты надевается просвинцованный фартук.
- Выполнение снимка в боковой проекции: Рентген-лаборант помогает пациенту расположить голову так, чтобы она плотно прилегала боковой поверхностью к кассете или детектору аппарата. Пациента просят задержать дыхание и не двигаться в течение нескольких секунд, пока делается снимок.
- Выполнение снимка в прямой проекции (при необходимости): Пациент располагается лицом или затылком к кассете.
- После получения снимков лаборант оценивает их качество. Если оно удовлетворительное, процедура завершена.
Процедура абсолютно безболезненна. Лучевая нагрузка при однократном исследовании невелика и считается безопасной.
Методика проведения рентгенографии турецкого седла является стандартизированной, быстрой и неинвазивной, что обеспечивает комфорт для пациента и высокую пропускную способность рентгеновского кабинета.
![Пациент во время проведения рентгенографии черепа в боковой проекции.]()
Как интерпретировать результаты рентгенографии
Интерпретацию снимков проводит врач-рентгенолог. Он оценивает форму, размеры и структуру костных стенок турецкого седла.
Рентгенологическая норма
- Размеры: Сагиттальный - до 15 мм, вертикальный - до 13 мм.
- Форма: Овальная, округлая или в виде трапеции.
- Контуры: Четкие, ровные. Спинка седла и дно имеют непрерывную кортикальную пластинку (белая линия по краю).
- Структура кости: Однородная, без очагов деструкции или остеопороза.
Признаки патологии
- Увеличение размеров седла: Наиболее частый признак, указывающий на наличие растущего внутриселлярного образования, как правило, макроаденомы гипофиза.
- Изменение формы: Седло может приобретать шаровидную, бокаловидную форму.
- Деструкция (разрушение) костных стенок:
- Истончение и выпрямление спинки седла: Признак длительного давления изнутри.
- Двухконтурность или асимметрия дна: Указывает на неравномерный рост опухоли.
- Полное разрушение спинки или дна: Свидетельствует об агрессивном, инвазивном росте образования.
- Локальный или диффузный остеопороз: Снижение плотности костной ткани, которое может быть вызвано как давлением опухоли, так и системными эндокринными нарушениями (например, при гиперкортицизме).
- Наличие обызвествлений (кальцинатов): Плотные тени в проекции седла или над ним - характерный признак краниофарингиомы. [Источник: Imaging in Endocrinology: Craniopharyngioma - Endocrine Society, https://www.endocrine.org (дата обращения: 20.01.2025)].
- Признаки «пустого» турецкого седла: Увеличение размеров седла при сохранении четкости и целостности его контуров. Диагноз является предположительным и требует подтверждения с помощью МРТ.
Интерпретация рентгенограммы турецкого седла основана на анализе косвенных признаков, отражающих воздействие патологического процесса на костные структуры, что позволяет заподозрить, но не верифицировать диагноз.
Сравнительный анализ: рентгенография, КТ и МРТ турецкого седла
Ключ к современной диагностике патологий ХСО лежит в правильном выборе метода визуализации. Рентгенография, КТ и МРТ не взаимозаменяемы, а дополняют друг друга, хотя МРТ является безусловным "золотым стандартом" для оценки гипофиза. [Источник: The 2017 ESE-Update on the Diagnosis and Management of Acromegaly - European Society of Endocrinology, https://www.ese-hormones.org (дата обращения: 21.01.2025)].
Сравнительная таблица 1: Общие характеристики методов визуализации ХСО
| Параметр |
Рентгенография |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
| Основной принцип |
Ионизирующее излучение (X-лучи) |
Ионизирующее излучение (X-лучи) |
Магнитное поле и радиочастотные импульсы |
| Визуализация костей |
Отличная |
Превосходная (лучший метод) |
Удовлетворительная |
| Визуализация мягких тканей |
Отсутствует |
Удовлетворительная (лучше рентгена) |
Превосходная ("золотой стандарт") |
| Лучевая нагрузка |
Низкая |
Средняя/Высокая |
Отсутствует |
| Необходимость контраста |
Не используется |
Часто (йодсодержащий) |
Часто (гадолинийсодержащий) |
| Время исследования |
| 5-15 минут |
25-45 минут |
| Доступность и стоимость |
Высокая доступность, низкая стоимость |
Средняя доступность, средняя/высокая стоимость |
Низкая доступность, высокая стоимость |
| Ограничения |
Низкая информативность |
Лучевая нагрузка, артефакты от металла |
Клаустрофобия, наличие имплантов/кардиостимулятора |
Сравнительная таблица 2: Диагностические возможности методов при различных патологиях
| Патология |
Рентгенография (косвенные признаки) |
КТ (с контрастом) |
МРТ (с контрастом) |
| Микроаденома ( |
Не выявляется. |
Может быть выявлена, но часто пропускается. |
"Золотой стандарт". Отличная визуализация, оценка накопления контраста. |
| Макроаденома (>10 мм) |
Увеличение/деформация седла. |
Хорошая визуализация размеров, оценка деструкции костей. |
"Золотой стандарт". Детальная оценка размеров, структуры, отношения с хиазмой, кавернозными синусами. |
| Краниофарингиома |
Выявление кальцинатов. |
Лучший метод для выявления кальцинатов. Оценка кистозного и солидного компонентов. |
Отличная визуализация кистозного компонента и отношения с окружающими структурами. |
| Синдром «пустого» седла |
Можно заподозрить (увеличенное седло). |
Можно заподозрить (седло заполнено ликвором). |
"Золотой стандарт". Четкая визуализация пролабирования ликворного пространства и "распластанного" гипофиза. |
Сравнительный анализ показывает, что рентгенография уступает КТ и МРТ по всем ключевым параметрам, кроме доступности и отсутствия необходимости в контрастировании. МРТ является наиболее информативным методом для диагностики большинства патологий гипофиза, в то время как КТ незаменима для оценки костной деструкции и выявления кальцинатов.
Рентгенография турецкого седла в педиатрической практике
Применение рентгенологических методов у детей требует особого подхода из-за повышенной чувствительности детского организма к ионизирующему излучению.
Показания в педиатрии:
- Нарушения роста: задержка роста (подозрение на гипофизарный нанизм) или опережение роста (гигантизм).
- Преждевременное половое развитие или его задержка.
- Подозрение на краниофарингиому: у детей это одна из самых частых опухолей ХСО, и рентгенография может быть полезна для первичного выявления характерных кальцинатов.
При проведении исследования у детей должны строго соблюдаться меры радиационной защиты: использование диафрагмирования для ограничения поля облучения, применение защитных фартуков и выбор оптимальных режимов съемки для снижения дозы. Тем не менее, как и у взрослых, при наличии клинических подозрений на патологию гипофиза методом выбора у детей является МРТ, так как она не несет лучевой нагрузки и обладает несравненно большей информативностью. [Источник: Diagnostic imaging in pediatric endocrinology - Google Scholar, https://scholar.google.com (дата обращения: 22.01.2025)].
В педиатрии рентгенография турецкого седла применяется по еще более узким показаниям, чем у взрослых, и при любой возможности должна быть заменена на МРТ для минимизации лучевой нагрузки и получения более точной диагностической информации.
Средняя стоимость услуги
Стоимость рентгенографии турецкого седла в России варьируется в зависимости от региона, формы собственности медицинского учреждения (государственная или частная) и класса оборудования.
- В государственных поликлиниках и больницах: при наличии полиса ОМС и направления от врача процедура может быть проведена бесплатно. При оказании платных услуг стоимость обычно составляет 500 - 1500 рублей.
- В частных медицинских центрах: стоимость, как правило, выше и может варьироваться от 1000 до 3000 рублей.
Для сравнения, стоимость КТ головного мозга составляет в среднем 3000-7000 рублей, а МРТ хиазмально-селлярной области - 4000-10000 рублей, без учета стоимости контрастного препарата.
Низкая стоимость и широкая доступность являются главными преимуществами рентгенографии турецкого седла, что в некоторых клинических ситуациях и экономических условиях все еще сохраняет за ней определенную диагностическую нишу.
Заключение
Рентгенография турецкого седла - это метод с богатой историей, который на протяжении десятилетий был единственным способом визуализации патологий хиазмально-селлярной области. Он позволил накопить фундаментальные знания о косвенных признаках объемных образований гипофиза и их влиянии на костные структуры черепа.
Однако с появлением и развитием КТ, и в особенности МРТ, его диагностическая ценность резко снизилась. Современная нейроэндокринология и нейрохирургия требуют детальной информации о состоянии мягких тканей, структуре опухоли, ее взаимоотношениях с сосудами и нервами, чего рентгенография предоставить не может.
Сегодня данный метод занимает скромную нишу в диагностическом алгоритме:
- Скрининг в условиях ограниченных ресурсов.
- Первичная диагностика при подозрении на краниофарингиому (поиск кальцинатов).
- Оценка костной деструкции при уже известном диагнозе (хотя КТ для этого подходит лучше).
Таким образом, рентгенография турецкого седла является важным историческим методом, но в современной клинической практике ее роль сведена к минимуму. "Золотым стандартом" визуализации гипофиза и окружающих его структур является магнитно-резонансная томография, которая должна использоваться во всех случаях при подозрении на патологию хиазмально-селлярной области.
Список литературы
- Клинические рекомендации "Гипопитуитаризм". Министерство Здравоохранения РФ. - URL: https://cr.minzdrav.gov.ru/recomend/252_1 (дата обращения: 16.01.2025).
- Клинические рекомендации "Акромегалия". Министерство Здравоохранения РФ. - URL: https://cr.minzdrav.gov.ru/recomend/680_1 (дата обращения: 16.01.2025).
- Тюрин И.Е. Лучевая диагностика. Национальное руководство. Том 1. - М.: ГЭОТАР-Медиа, 2018. - URL: https://www.rosmedlib.ru/book/ISBN9785970442385.html (дата обращения: 15.01.2025).
- Пронин И.Н., Фадеев В.В. МРТ и КТ в диагностике заболеваний хиазмально-селлярной области // Русский медицинский журнал. - 2017. - №1. - С. 45-52. - URL: https://www.rmj.ru/articles/nevrologiya/MRT_i_KT_v_diagnostike_zabolevaniy_hiazmalino-sellyarnoy_oblasti/ (дата обращения: 17.01.2025).
- Радиология в практике врача. Портал для специалистов лучевой диагностики. - URL: https://radiomed.ru/ (дата обращения: 18.01.2025).
- Faje A. T. et al. The 2017 ESE-Update on the Diagnosis and Management of Acromegaly // European Journal of Endocrinology. - 2017. - Vol. 176, № 6. - P. G1-G15. - URL: https://eje.bioscientifica.com/view/journals/eje/176/6/EJE-17-0062.xml (дата обращения: 21.01.2025).
- Müller H. L. Craniopharyngioma // Endocrine Reviews. - 2014. - Vol. 35, № 3. - P. 513-543. - URL: https://pubmed.ncbi.nlm.nih.gov/24467713/ (дата обращения: 18.01.2025).
- Kalra S., Khandelwal S. K. Diagnostic imaging in pediatric endocrinology // Indian Journal of Endocrinology and Metabolism. - 2011. - Vol. 15, Suppl 3. - P. S191-S199. - URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC3183533/ (дата обращения: 22.01.2025).
- NICE guideline [NG22]. Head injury: assessment and early management. - URL: https://www.nice.org.uk/guidance/ng22 (дата обращения: 17.01.2025).
- Freda P. U., Beckers A. M., Katznelson L., et al. Pituitary incidentaloma: an Endocrine Society clinical practice guideline. // The Journal of Clinical Endocrinology & Metabolism. - 2011. - Vol. 96, № 4. - P. 894-904. - URL: https://academic.oup.com/jcem/article/96/4/894/2833118 (дата обращения: 20.01.2025).
Популярные вопросы и ответы
1
Мне назначили рентген турецкого седла из-за головных болей и проблем с гормонами. Разве на рентгене видны гормоны или опухоль?
Сам гипофиз и его гормоны на рентгене не видны, так как это мягкие ткани. Исследование показывает только костную структуру – «домик», в котором находится гипофиз. Если внутри него растет крупное образование (например, макроаденома), оно может изменять раз
2
В статье написано, что МРТ – «золотой стандарт». Почему тогда мне назначили сначала рентген, а не сразу МРТ?
Рентгенография часто используется как первичный, скрининговый метод. Она доступнее, дешевле и быстрее, чем МРТ. Если рентген выявит явные изменения костных структур, это станет веским основанием для проведения более точного исследования – МРТ. Если же рен
3
Мой рентген турецкого седла в норме. Значит ли это, что у меня точно нет аденомы гипофиза?
Не обязательно. Нормальный результат рентгенографии означает, что нет видимых изменений размеров и структуры костного ложа гипофиза. Однако этот метод не позволяет увидеть небольшие опухоли (микроаденомы), которые не деформируют кость. Окончательное заклю
4
Насколько это облучение опасно? Я боюсь делать рентген головы.
Прицельная рентгенография турецкого седла – это исследование с очень низкой лучевой нагрузкой. Доза облучения сопоставима с той, что человек получает из естественных источников за несколько дней, или во время длительного авиаперелета. Исследование считает
5
В заключении написано «признаки пустого турецкого седла». Что это такое и опасно ли это?
«Пустое турецкое седло» — это состояние, при котором пространство вокруг гипофиза заполнено спинномозговой жидкостью, отчего сам гипофиз выглядит на снимках уменьшенным или «распластанным». Рентген может лишь заподозрить это по увеличенным размерам седла.
6
Нужно ли мне как-то готовиться к процедуре? Не есть, не пить?
Специальная подготовка, включая ограничения в еде или питье, не требуется. Единственная рекомендация – непосредственно перед процедурой снять с головы и шеи все металлические предметы: серьги, заколки, цепочки, пирсинг, очки. Это необходимо для получения
