МРТ мягких тканей шеи: Клинический обзор и диагностические возможности

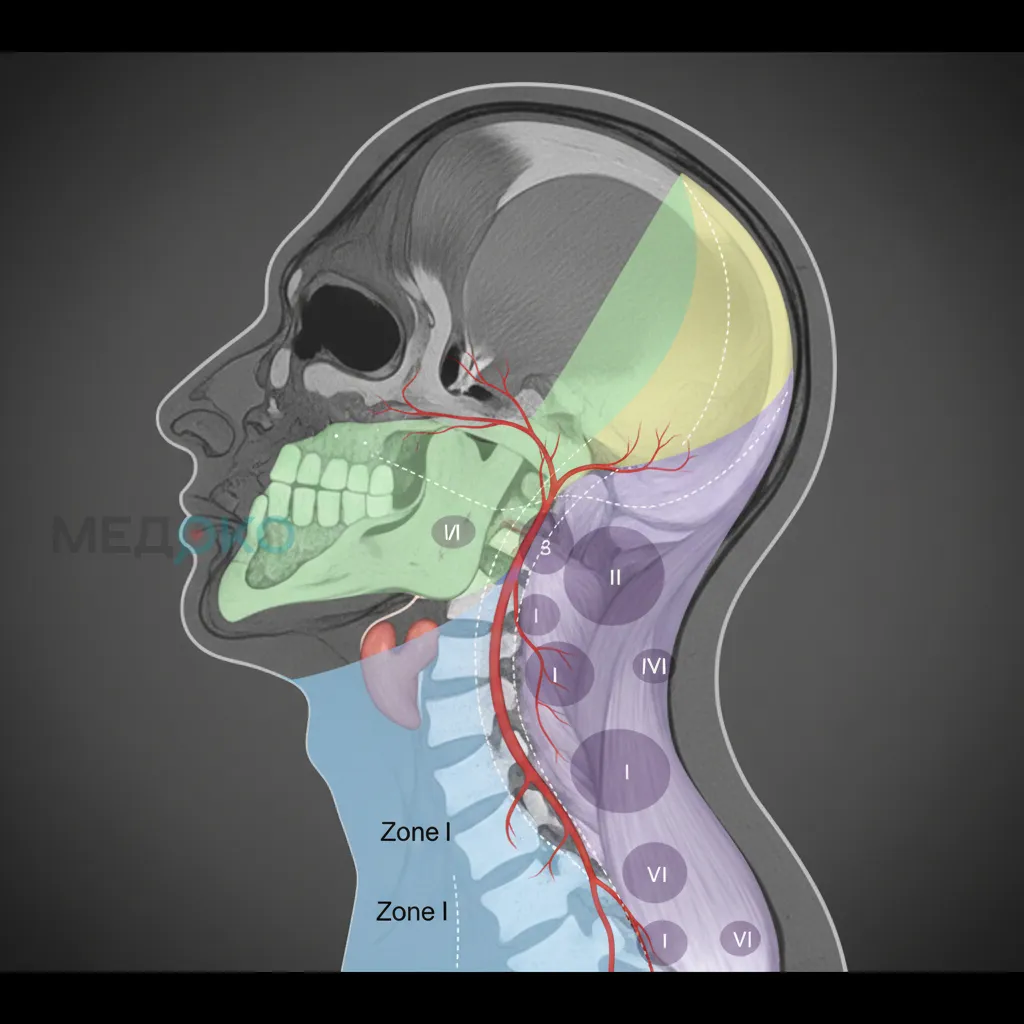

1. Строение и описание анатомии мягких тканей шеи в контексте лучевой диагностики

Шея представляет собой анатомически сложную область, содержащую жизненно важные органы и структуры, заключенные в ограниченном пространстве. Для корректной интерпретации МР-изображений врач-рентгенолог должен иметь глубокие познания в топографической анатомии шеи, которая условно делится на фасциальные пространства.

Фасциальные пространства шеи

Фасции шеи (поверхностная, средняя и глубокая) формируют замкнутые пространства (футляры), которые содержат определенные органы и структуры. Такое разделение имеет огромное клиническое значение, поскольку патологические процессы (опухоли, инфекции) часто распространяются в пределах одного пространства, прежде чем инфильтрировать соседние.

• Надподъязычное пространство: Включает окологлоточное, жевательное, околоушное, сонное, слизистое пространство глотки и заглоточное пространства. Здесь располагаются слюнные железы, магистральные сосуды, черепно-мозговые нервы, мышцы.
• Подподъязычное пространство: Содержит гортань, трахею, щитовидную и паращитовидные железы, пищевод, сосудисто-нервные пучки.

Ключевые анатомические структуры

• Мышцы: Грудино-ключично-сосцевидная (ГКС) мышца является основным ориентиром, разделяющим шею на передний и задний треугольники. Также визуализируются лестничные мышцы, мышцы дна полости рта, жевательные мышцы.
• Органы: Щитовидная и паращитовидные железы, гортань с голосовыми складками, глотка (носо-, рото- и гортаноглотка), верхний отдел пищевода. МРТ позволяет детально оценить их структуру, размеры и наличие патологических изменений.
• Слюнные железы: Околоушные, подчелюстные и подъязычные железы хорошо видны на МРТ, что позволяет диагностировать сиалоадениты, опухоли (например, плеоморфную аденому) и другие патологии.
• Сосудисто-нервные пучки: Общие, внутренние и наружные сонные артерии, яремные вены, блуждающий нерв (n. vagus). МР-ангиография (МРА) является специализированным режимом для оценки сосудистого русла.
• Лимфатическая система: Шея имеет богатую сеть лимфатических узлов, сгруппированных по уровням (I-VII). Оценка их размера, формы, структуры и характера контрастирования является краеугольным камнем в стадировании онкологических заболеваний головы и шеи [1].

2. Что такое МРТ мягких тканей шеи?

Магнитно-резонансная томография - это метод лучевой диагностики, основанный на явлении ядерного магнитного резонанса. Он использует мощное магнитное поле, радиочастотные импульсы и компьютерную обработку для создания послойных изображений (срезов) тела в различных плоскостях (аксиальной, сагиттальной, корональной).

Принцип работы и ключевые режимы (последовательности)

В основе МРТ лежит взаимодействие магнитного поля с протонами (ядрами атомов водорода), которые в большом количестве содержатся в мягких тканях организма. При воздействии радиочастотного импульса протоны изменяют свою ориентацию, а после его прекращения возвращаются в исходное состояние, испуская при этом энергию. Этот сигнал улавливается катушками томографа и преобразуется в изображение.

Врач-рентгенолог использует различные импульсные последовательности для получения изображений с разным контрастом, что позволяет выявлять и дифференцировать патологии:

• T1-взвешенные изображения (T1-ВИ): Обеспечивают хороший анатомический контраст. Жировая ткань имеет яркий (гиперинтенсивный) сигнал, а жидкости (ликвор, кисты) - темный (гипоинтенсивный).
• T2-взвешенные изображения (T2-ВИ): Высокочувствительны к наличию жидкости. Воспаление, отек, кисты и большинство опухолей имеют яркий сигнал на T2-ВИ.
• Последовательности с подавлением сигнала от жировой ткани (FatSat, STIR): Используются для лучшей визуализации отека и патологических образований, так как убирают яркий сигнал от жира, который может маскировать патологию.
• Диффузионно-взвешенные изображения (ДВИ/DWI): Оценивают броуновское движение молекул воды в тканях. Ограничение диффузии (яркий сигнал на DWI) характерно для тканей с высокой клеточностью, таких как злокачественные опухоли, абсцессы, ишемические инсульты [6].
• МРТ с контрастным усилением: Внутривенное введение препаратов на основе гадолиния (ГД) позволяет оценить характер васкуляризации тканей. Злокачественные опухоли, как правило, активно накапливают контраст, что помогает определить их границы, структуру и отличить от некротических или кистозных участков.

3. Показания для проведения МРТ мягких тканей шеи

МРТ шеи назначается при широком спектре клинических ситуаций, когда другие методы (УЗИ, КТ) недостаточно информативны или требуется уточнение диагноза.

У взрослых

1. Онкология:
   • Первичная диагностика и стадирование злокачественных новообразований гортани, глотки, полости рта, щитовидной и слюнных желез [2].
   • Оценка местного распространения опухоли, инвазии в соседние структуры (сосуды, нервы, кости).
   • Выявление и характеристика метастатического поражения регионарных лимфатических узлов (N-стадирование).
   • Поиск первичной опухоли при метастазах в лимфоузлы шеи из невыявленного очага.
   • Мониторинг после лечения (оценка рецидива или остаточной опухоли).
2. Воспалительные и инфекционные заболевания:
   • Глубокие флегмоны и абсцессы шеи (заглоточный, парафарингеальный).
   • Осложненный лимфаденит, дифференциальная диагностика с опухолевым поражением.
   • Сиалоаденит (воспаление слюнных желез), особенно при подозрении на абсцедирование.
   • Остеомиелит подъязычной кости или хрящей гортани.
3. Патологии слюнных и щитовидной желез:
   • Доброкачественные и злокачественные опухоли слюнных желез.
   • Узловые образования щитовидной железы с подозрением на инвазию в окружающие ткани.
4. Неврологические и сосудистые нарушения:
   • Поражение черепно-мозговых нервов и плечевого сплетения (нейрофибромы, шванномы).
   • Аномалии развития сосудов, артериовенозные мальформации (в режиме МР-ангиографии).
   • Оценка состояния сонных и позвоночных артерий.
5. Травматические повреждения:
   • Гематомы, разрывы мышц и связок.
   • Повреждения гортани и трахеи.

У детей

Показания у детей во многом схожи со взрослыми, но имеют свою специфику:

1. Врожденные аномалии развития:
   • Срединные и боковые кисты шеи (киста щитоязычного протока, бранхиогенная киста).
   • Лимфангиомы (кистозные гигромы), гемангиомы.
   • Дермоидные и эпидермоидные кисты.
2. Воспалительные заболевания:
   • Заглоточный абсцесс (чаще встречается у детей).
   • Болезнь Лемьера (септический тромбофлебит внутренней яремной вены).
   • Туберкулезный лимфаденит.
3. Онкологические заболевания:
   • Лимфомы (Ходжкина и неходжкинские).
   • Рабдомиосаркома.
   • Нейробластома.

4. Противопоказания и ограничения при проведении МРТ

Несмотря на высокую безопасность, метод имеет ряд абсолютных и относительных противопоказаний, связанных с мощным магнитным полем.

Абсолютные противопоказания

• Установленный кардиостимулятор, кардиовертер-дефибриллятор (несовместимый с МРТ).
• Кохлеарные импланты.
• Металлические инородные тела в орбите (риск повреждения зрительного нерва).
• Некоторые виды сосудистых клипс на артериях головного мозга (риск смещения и кровотечения).
• Инсулиновые помпы и другие электронные имплантируемые устройства.

Относительные противопоказания

• Беременность (I триместр): Хотя тератогенное воздействие МРТ не доказано, исследование в первые 12 недель проводится только по строгим жизненным показаниям [7].
• Клаустрофобия (боязнь замкнутого пространства): Может потребовать седации или проведения исследования на аппарате открытого типа.
• Тяжелая почечная недостаточность (СКФ Является противопоказанием для введения контраста на основе гадолиния из-за риска развития нефрогенного системного фиброза [8].
• Наличие металлических имплантов (протезы суставов, пластины): Современные импланты из титана, как правило, МР-совместимы, но могут создавать артефакты (искажения) на изображениях.
• Выраженный болевой синдром или неспособность пациента сохранять неподвижность.
• Масса тела пациента, превышающая ограничения стола томографа (обычно 120-150 кг).

Сравнительная таблица 1: Противопоказания к МРТ

5. Как подготовиться к исследованию

Подготовка к МРТ мягких тканей шеи в большинстве случаев минимальна, но соблюдение нескольких правил повышает качество диагностики.

МРТ без контрастного усиления

Специальной подготовки обычно не требуется. Пациент может придерживаться своего обычного режима питания и приема лекарств. Непосредственно перед процедурой необходимо снять все металлические предметы: украшения, часы, пирсинг, слуховой аппарат, съемные зубные протезы. Одежда должна быть свободной, без металлических молний и пуговиц.

МРТ с контрастным усилением

Если планируется введение контрастного препарата, подготовка включает несколько дополнительных шагов:

1. Легкий прием пищи: Рекомендуется воздержаться от еды за 2-3 часа до исследования, чтобы минимизировать риск тошноты при введении контраста.
2. Анализ крови на креатинин: Обязателен для пациентов старше 60 лет, с заболеваниями почек в анамнезе, сахарным диабетом или артериальной гипертензией. Результат анализа позволяет рассчитать скорость клубочковой фильтрации (СКФ) и оценить безопасность введения контраста.
3. Информирование врача: Необходимо сообщить врачу о наличии аллергических реакций в прошлом, особенно на контрастные препараты.

6. Порядок проведения процедуры МРТ

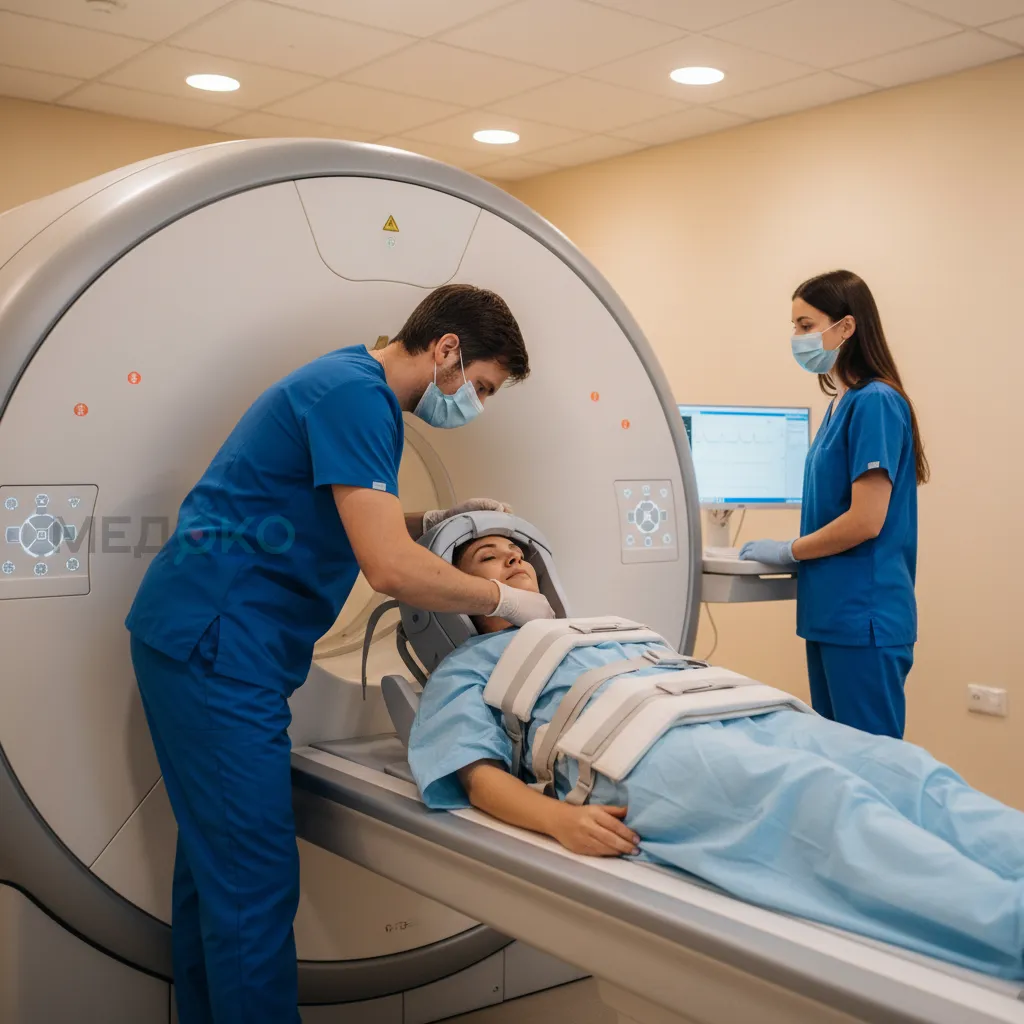

Процедура МРТ мягких тканей шеи является безболезненной и проходит в несколько этапов.

1. Подготовка в клинике: Пациент заполняет анкету безопасности, подтверждая отсутствие противопоказаний. Медицинский персонал проводит инструктаж. Пациент переодевается в одноразовую одежду или остается в своей без металла.
2. Размещение в томографе: Пациент ложится на подвижный стол томографа. На область шеи устанавливается специальная радиочастотная катушка, которая служит для приема сигнала. Для минимизации артефактов от движений голова и шея могут быть аккуратно зафиксированы.
3. Проведение сканирования: Стол заезжает внутрь тоннеля аппарата МРТ. Во время работы томограф издает громкие ритмичные звуки (стук, гул), поэтому пациенту предлагают наушники или беруши. Важно сохранять полную неподвижность на протяжении всего сканирования.
4. Коммуникация: В руке у пациента находится сигнальная груша для связи с оператором в случае дискомфорта. Оператор наблюдает за пациентом через окно и поддерживает аудиосвязь.
5. Введение контраста: Если исследование проводится с контрастированием, сканирование прерывается, пациенту через предварительно установленный венозный катетер вводится контрастный препарат, после чего сканирование продолжается.
6. Завершение: Общая продолжительность процедуры составляет от 30 до 60 минут в зависимости от клинической задачи и необходимости введения контраста.

7. Как интерпретировать результаты КТ

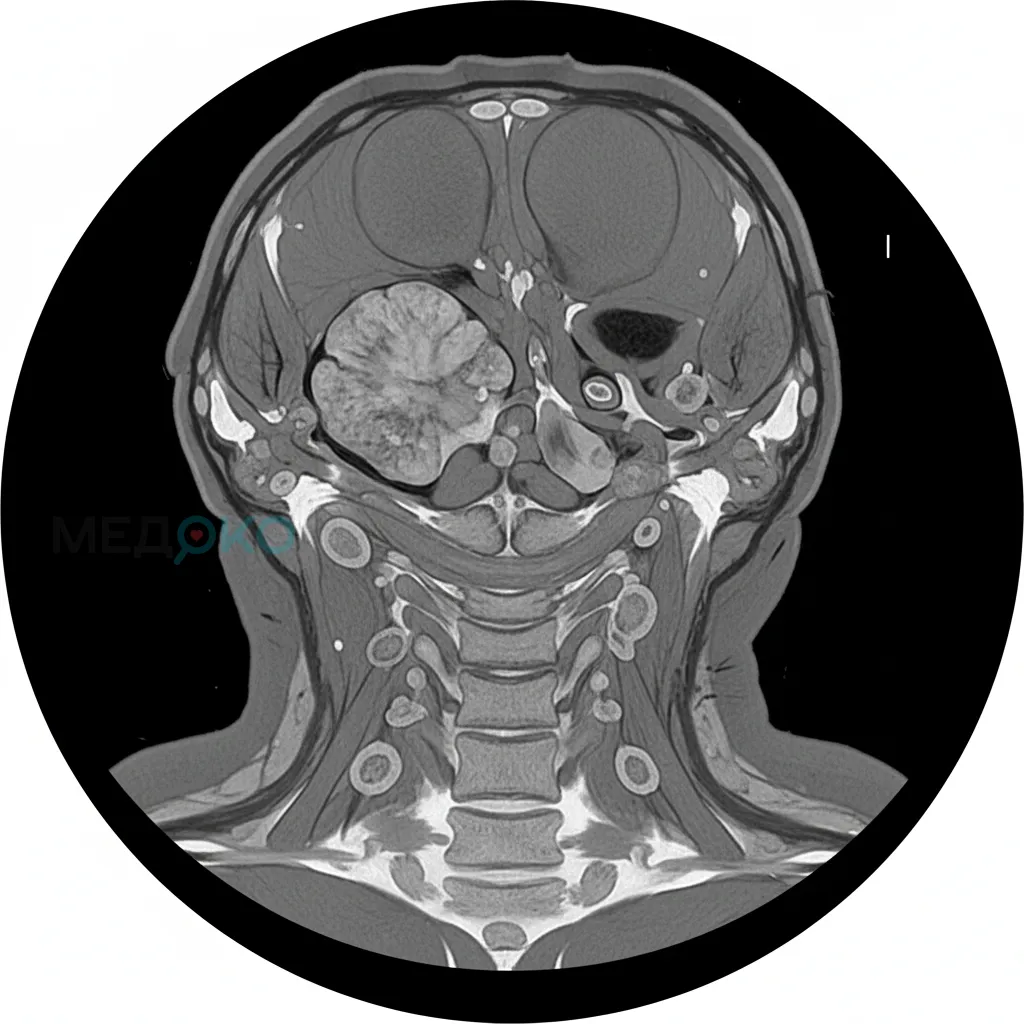

Интерпретация МРТ-изображений шеи - сложная задача, требующая от врача-рентгенолога глубоких знаний анатомии, патофизиологии и особенностей МР-семиотики различных заболеваний. Заключение выдается в письменной форме, часто с приложением изображений на диске или пленке.

Структура заключения

• Протокол исследования: Указываются технические параметры сканирования (напряженность поля томографа, использованные последовательности, толщина среза, введение контраста и его доза).
• Описательная часть: Врач последовательно описывает состояние всех визуализируемых структур: мышц, слюнных и щитовидной желез, гортани, глотки, лимфатических узлов, сосудов, костных структур. Отмечаются любые отклонения от нормы: наличие образований, зон отека, асимметрии.
• Характеристика патологического очага: При выявлении патологии описываются ее точная локализация, размеры, форма, контуры, структура (солидная, кистозная), сигнальные характеристики на разных МР-последовательностях (T1, T2, DWI), характер и степень накопления контрастного препарата.
• Заключение (выводы): Врач-рентгенолог формулирует наиболее вероятный диагноз или дифференциально-диагностический ряд. Например: "МР-картина более всего соответствует злокачественному новообразованию ротоглотки с метастатическим поражением лимфоузлов II уровня слева".

8. Сравнительный анализ методов визуализации шеи

Выбор метода диагностики зависит от клинической задачи. МРТ, КТ и УЗИ имеют свои сильные и слабые стороны.

Сравнительная таблица 2: МРТ vs. КТ vs. УЗИ мягких тканей шеи

9. Средняя стоимость услуги в РФ

Стоимость МРТ мягких тканей шеи в России варьируется в зависимости от нескольких факторов:

• Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других регионах.
• Тип клиники: В частных диагностических центрах стоимость выше, чем в государственных учреждениях.
• Мощность томографа: Исследования на высокопольных томографах (3 Тесла) обычно дороже, чем на аппаратах 1.5 Тесла.
• Использование контраста: МРТ с контрастным усилением значительно дороже (на 40-60%) из-за стоимости самого препарата.

В среднем, на начало 2025 года, ориентировочные цены составляют:

• МРТ мягких тканей шеи без контраста: от 5 000 до 12 000 рублей.
• МРТ мягких тканей шеи с контрастом: от 9 000 до 20 000 рублей.

10. Заключение

Магнитно-резонансная томография мягких тканей шеи - это высокоинформативный и безопасный метод визуализации, играющий центральную роль в современной медицине. Его способность детально отображать анатомию и патологические изменения мягких тканей делает его незаменимым в онкологии для точного стадирования и планирования лечения, в диагностике сложных воспалительных процессов, а также врожденных аномалий. Несмотря на более высокую стоимость и длительность по сравнению с КТ и УЗИ, уникальные диагностические возможности МРТ оправдывают его применение в сложных клинических случаях, обеспечивая врачей необходимой информацией для принятия взвешенных клинических решений.

Список сокращений

• МРТ - Магнитно-резонансная томография
• КТ - Компьютерная томография
• УЗИ - Ультразвуковое исследование
• ГД - Гадолиний (основа для контрастных препаратов)
• ВИ - Взвешенное изображение (например, Т1-ВИ)
• DWI (ДВИ) - Диффузионно-взвешенное изображение
• СКФ - Скорость клубочковой фильтрации
• ЛУ - Лимфатический узел
• ГКС - Грудино-ключично-сосцевидная мышца

Краткий глоссарий

• Гиперинтенсивный сигнал - Яркая область на МР-изображении (например, жир на Т1-ВИ, жидкость на Т2-ВИ).
• Гипоинтенсивный сигнал - Темная область на МР-изображении (например, кости, воздух).
• Контрастное усиление - Повышение яркости сигнала от тканей после внутривенного введения контрастного препарата, что указывает на их активное кровоснабжение.
• Фасциальное пространство - Анатомическая область, ограниченная соединительнотканными оболочками (фасциями), содержащая определенный набор органов и структур.
• Артефакт - Искажение на изображении, не связанное с анатомией пациента, вызванное движением, наличием металла или другими техническими причинами.
• Сиалоаденит - Воспаление слюнной железы.
• Стадирование опухоли - Процесс определения степени распространенности злокачественного новообразования в организме.

Список литературы

1. Клинические рекомендации "Злокачественные новообразования ротоглотки" (2024). Министерство Здравоохранения РФ. - URL: https://cr.minzdrav.gov.ru/schema/299_1 (дата обращения: 15.01.2025).
2. Трофимова Т.Н. Лучевая анатомия человека. - СПб.: Издательский дом СПбМАПО, 2018. - 496 с. - URL: https://www.elibrary.ru/item.asp?id=25642231 (дата обращения: 18.01.2025).
3. Нуднов Н.В., Жестовская С.И. Возможности современных методов лучевой диагностики в оценке распространенности рака гортани и гортаноглотки // Вестник рентгенологии и радиологии. - 2021. - №102(4). - С. 228-237. - URL: https://cyberleninka.ru/article/n/vozmozhnosti-sovremennyh-metodov-luchevoy-diagnostiki-v-otsenke-rasprostranennosti-raka-gortani-i-gortanoglotki (дата обращения: 20.01.2025).
4. Портал "Онкология от А до Я". Диагностика опухолей головы и шеи. - URL: https://www.rosoncoweb.ru/standarts/head-neck/ (дата обращения: 22.01.2025).
5. Справочник по лучевой диагностике. Под ред. Г.Е. Труфанова. - М.: ГЭОТАР-Медиа, 2022. - 528 с. - URL: https://www.rosmedlib.ru/book/ISBN9785970462788.html (дата обращения: 25.01.2025).
6. Braz, H., et al. "The Value of Diffusion-Weighted Imaging in the Evaluation of Head and Neck Tumors." Magnetic Resonance Imaging Clinics of North America, vol. 28, no. 1, 2020, pp. 53-65. PubMed. - URL: https://pubmed.ncbi.nlm.nih.gov/31753230/ (дата обращения: 28.01.2025).
7. Mervak, B. M., et al. "MRI in pregnancy: indications and practical considerations." Radiographics, vol. 39, no. 6, 2019, pp. 1709-1728. Google Scholar. - URL: https://pubs.rsna.org/doi/10.1148/rg.2019190035 (дата обращения: 01.02.2025).
8. NICE guideline [NG104]. Head and neck cancer. Published: 23 January 2019. - URL: https://www.nice.org.uk/guidance/ng104 (дата обращения: 03.02.2025).
9. Abdel Razek, A. A. K., & Megahed, A. S. "State of the art MRI of neck nodes." The British Journal of Radiology, vol. 93, no. 1109, 2020, p. 20190875. JAMA Network. - URL: https://www.birpublications.org/doi/10.1259/bjr.20190875 (дата обращения: 05.02.2025).
10. Cochrane Database of Systematic Reviews. Imaging for the diagnosis of lymph node metastasis in patients with head and neck cancer. 2021. - URL: https://www.cochranelibrary.com/cdsr/doi/10.1002/14651858.CD013582.pub2/full (дата обращения: 10.02.2025).
