Введение: Анатомия мягких тканей конечностей и роль МРТ в их визуализации

Мягкие ткани конечностей представляют собой сложный комплекс структур, не относящихся к костному скелету. К ним относятся мышцы, фасции, сухожилия, связки, синовиальные оболочки, жировая ткань, периферические нервы, кровеносные и лимфатические сосуды. Эти элементы обеспечивают двигательную функцию, метаболизм и иннервацию верхних и нижних конечностей. Патологические процессы, затрагивающие данные структуры, чрезвычайно разнообразны: от травматических повреждений и воспалительных заболеваний до доброкачественных и злокачественных новообразований.

Точная и своевременная диагностика состояния мягких тканей является ключом к успешному лечению. Среди множества методов лучевой диагностики, таких как ультразвуковое исследование (УЗИ), компьютерная томография (КТ) и рентгенография, магнитно-резонансная томография (МРТ) занимает лидирующее положение. Благодаря отсутствию ионизирующего излучения и высочайшему тканевому контрасту, МРТ позволяет детально визуализировать все компоненты мягких тканей, оценивать их структуру, выявлять минимальные патологические изменения и проводить точную дифференциальную диагностику.

Что такое магнитно-резонансная томография (МРТ) мягких тканей конечностей?

Принципы метода

Магнитно-резонансная томография - это неинвазивный метод лучевой диагностики, основанный на явлении ядерного магнитного резонанса. В основе метода лежит взаимодействие протонов (ядер атомов водорода), которые в большом количестве содержатся в молекулах воды и жира в организме человека, с мощным внешним магнитным полем. При помещении пациента в томограф протоны выстраиваются вдоль силовых линий поля. Затем на исследуемую область подаются короткие радиочастотные импульсы, которые "возбуждают" протоны, заставляя их отклоняться от своей оси. После прекращения импульса протоны возвращаются в исходное состояние (релаксируют), излучая при этом энергию. Эта энергия улавливается специальными катушками томографа, а компьютер преобразует полученные сигналы в послойные изображения (томограммы) высокой четкости ^[2].

Основные импульсные последовательности и их значение

Для получения диагностической информации врач-рентгенолог использует различные импульсные последовательности (ИП) - своеобразные "режимы" сканирования. Каждая ИП имеет свои особенности и позволяет акцентировать внимание на определенных характеристиках тканей.

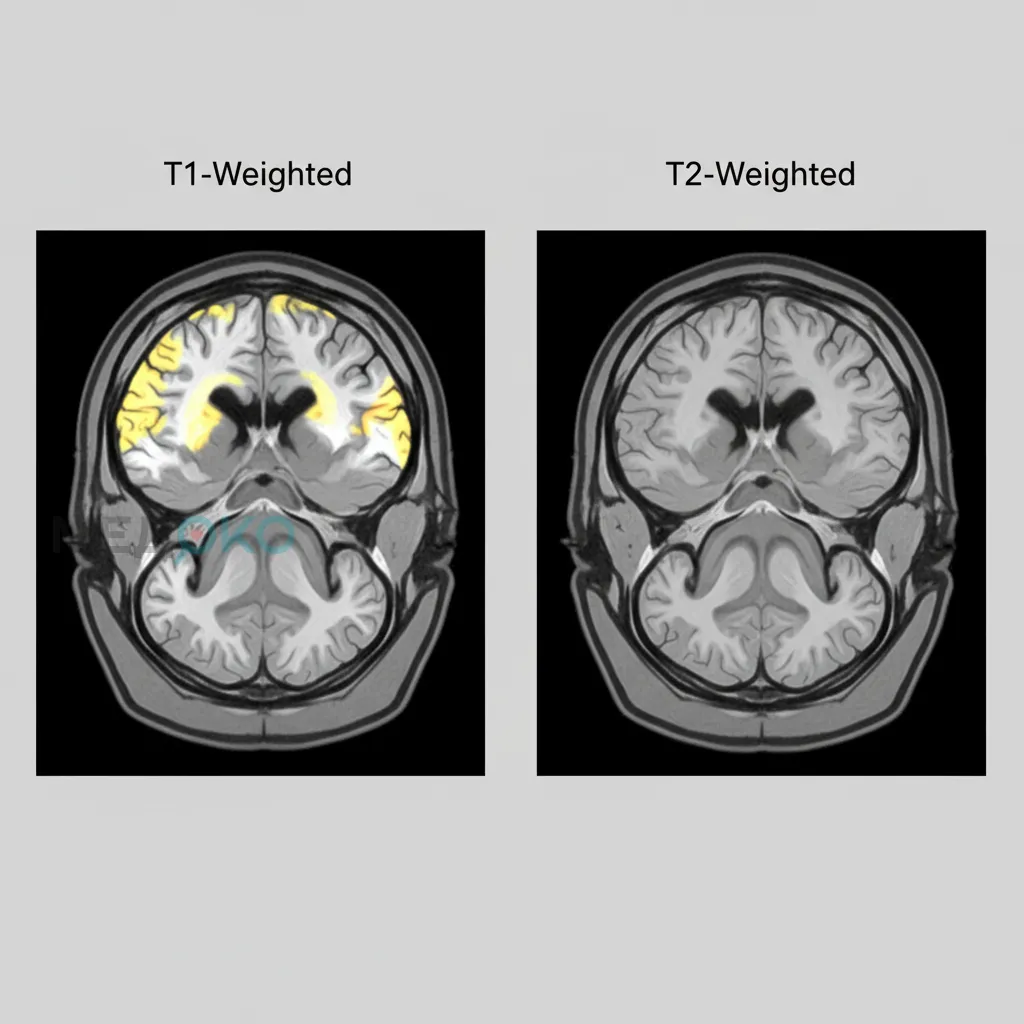

• Т1-взвешенные изображения (Т1-ВИ): Обеспечивают превосходную визуализацию анатомических структур. На Т1-ВИ жировая ткань имеет яркий (гиперинтенсивный) сигнал, а жидкости (вода, отек, кисты) - темный (гипоинтенсивный). Этот режим незаменим для оценки анатомии и выявления образований, содержащих жир (например, липом).
• Т2-взвешенные изображения (Т2-ВИ): Чрезвычайно чувствительны к наличию жидкости. На Т2-ВИ вода и патологические процессы, сопровождающиеся отеком (воспаление, травма, опухоли), имеют яркий сигнал. Этот режим является ключевым для выявления патологии.
• Последовательности с подавлением сигнала от жировой ткани (FS, STIR): Эти режимы "отключают" яркий сигнал от жира на Т2-ВИ, что позволяет лучше визуализировать отек в жировой клетчатке или внутримышечные патологические изменения. Они критически важны при диагностике травм, воспалений и опухолей ^[3], ^[7].
• Диффузионно-взвешенные изображения (DWI): Оценивают хаотичное движение молекул воды в тканях. В областях с высокой клеточностью (например, в злокачественных опухолях) диффузия ограничена, что проявляется ярким сигналом на DWI. Этот режим помогает в дифференциальной диагностике доброкачественных и злокачественных образований.

Роль контрастного усиления

В ряде случаев для повышения информативности исследования применяется внутривенное введение контрастного препарата на основе гадолиния. Гадолиний - это парамагнетик, который изменяет магнитные свойства окружающих тканей, приводя к усилению МР-сигнала на Т1-ВИ в областях с повышенным кровоснабжением.

Показания для проведения МРТ мягких тканей конечностей

Перечень показаний для МРТ мягких тканей широк и охватывает практически все разделы медицины, связанные с патологией опорно-двигательного аппарата.

Травматические повреждения

МРТ является методом выбора для диагностики острых и хронических травм, особенно у спортсменов.

• Повреждения мышц: Разрывы (полные и частичные), растяжения, ушибы, гематомы, посттравматические рубцы и оссификации.
• Повреждения сухожилий и связок: Частичные и полные разрывы (например, разрыв ахиллова сухожилия, связок коленного или голеностопного суставов), тендиниты, тендовагиниты.
• Синдром сдавления (компартмент-синдром): Оценка отека и жизнеспособности мышц в замкнутых фасциальных пространствах.

Онкологические заболевания

Диагностика, стадирование и мониторинг опухолей мягких тканей - одно из главных показаний к МРТ.

• Первичная диагностика: Выявление и характеристика объемных образований, дифференциальная диагностика между доброкачественными (липома, гемангиома, фиброма) и злокачественными (саркомы) опухолями.
• Стадирование: Оценка точных размеров опухоли, ее прорастания в соседние структуры (кости, сосуды, нервы), что является ключевым фактором для планирования операции согласно клиническим рекомендациям Минздрава РФ ^[1].
• Планирование биопсии: Точное определение наиболее информативного участка опухоли для взятия материала.
• Послеоперационный контроль: Выявление рецидивов, оценка состояния тканей после резекции.
• Мониторинг ответа на химио- и лучевую терапию.

Воспалительные и инфекционные процессы

• Абсцессы и флегмоны: МРТ с контрастированием позволяет точно определить локализацию и размеры гнойного очага, наличие капсулы, вовлечение окружающих тканей.
• Миозиты, фасцииты: Визуализация отека и воспалительной инфильтрации мышечной и фасциальной ткани.
• Инфекционные артриты и остеомиелит: Оценка вовлечения в процесс не только кости, но и прилежащих мягких тканей, выявление свищевых ходов.

Особенности у детей

У детей МРТ мягких тканей конечностей также имеет высокую диагностическую ценность. Помимо вышеперечисленных показаний, исследование назначается при подозрении на:

• Врожденные аномалии развития: Сосудистые мальформации, мышечные аномалии.
• Специфические детские опухоли: Рабдомиосаркома, синовиальная саркома.
• Последствия родовой травмы: Повреждение плечевого сплетения.
• Воспалительные заболевания: Ювенильный идиопатический артрит для оценки синовита.

Противопоказания и ограничения при проведении МРТ

Несмотря на безопасность метода, существует ряд состояний, при которых проведение МРТ невозможно или требует особой осторожности.

Абсолютные противопоказания

Эти состояния делают проведение исследования невозможным из-за риска серьезного вреда для здоровья пациента.

• Установленный кардиостимулятор, дефибриллятор, нейростимулятор: Магнитное поле может нарушить работу или повредить устройство. Исключение составляют современные МР-совместимые модели.
• Кохлеарные импланты: Риск смещения и повреждения импланта.
• Металлические инородные тела в орбите глаза, внутри черепа: Риск их смещения и повреждения жизненно важных структур (зрительный нерв, сосуды мозга).
• Некоторые виды сосудистых клипс (ферромагнитные) на сосудах головного мозга.

Относительные противопоказания

При этих состояниях исследование возможно, но требует индивидуального подхода, специальной подготовки или сопряжено с определенными ограничениями.

• Клаустрофобия (боязнь замкнутого пространства): Может потребоваться седация или проведение исследования на томографе открытого типа.
• Первый триместр беременности: Несмотря на отсутствие доказанного вреда, МРТ в этот период проводится только по строгим жизненным показаниям ^[5], ^[10].
• Декомпенсированная сердечная недостаточность, тяжелое общее состояние пациента.
• Наличие татуировок, выполненных красками с содержанием соединений металлов: Возможен нагрев и ожог кожи.
• Несъемные металлические конструкции в теле (протезы суставов, пластины): Если они изготовлены из МР-несовместимых (ферромагнитных) материалов, они могут нагреваться и смещаться. Современные импланты чаще всего изготавливаются из титана или других совместимых сплавов, но они создают значительные артефакты, снижая качество изображения в зоне интереса.
• Тяжелая почечная недостаточность (СКФ Является противопоказанием для введения контраста на основе гадолиния из-за риска развития нефрогенного системного фиброза ^[6].

Как подготовиться к исследованию

В большинстве случаев МРТ мягких тканей конечностей не требует специальной подготовки.

• Без контрастирования: Можно принимать пищу и лекарства в обычном режиме.
• С контрастированием: Рекомендуется воздержаться от приема пищи за 2-4 часа до исследования, чтобы минимизировать риск тошноты и рвоты в ответ на введение контрастного препарата.
• Одежда: Перед исследованием необходимо снять всю одежду с металлическими элементами (молнии, пуговицы, крючки) и все металлические предметы (часы, украшения, пирсинг, ключи, банковские карты, телефоны). Обычно пациенту выдают одноразовую рубашку или халат.
• Психологическая подготовка: Пациентам с клаустрофобией следует заранее обсудить это с лечащим врачом. Возможно назначение легких седативных препаратов. Важно понимать, что во время сканирования пациент находится под постоянным наблюдением персонала и имеет двустороннюю связь через микрофон.

Порядок проведения процедуры МРТ

1. Прибытие в центр: Пациент приходит в назначенное время, заполняет анкету безопасности, где указывает информацию о наличии имплантов, аллергий и других противопоказаний.
2. Подготовка: В раздевалке пациент оставляет личные вещи и переодевается в специальную одежду.
3. Укладка: Рентген-лаборант помогает пациенту лечь на подвижный стол томографа. На исследуемую конечность (руку или ногу) надевается специальная радиочастотная катушка, которая похожа на манжету или каркас. Эта катушка необходима для приема сигнала от тканей.
4. Сканирование: Стол с пациентом заезжает внутрь туннеля аппарата МРТ. Во время работы томограф издает громкие ритмичные звуки (стук, гул), поэтому пациенту предлагают воспользоваться наушниками или берушами. Очень важно лежать неподвижно на протяжении всего сканирования, так как любое движение приводит к появлению артефактов и снижает качество изображений.
5. Коммуникация: Лаборант наблюдает за пациентом из соседнего помещения через стекло. В руке у пациента находится сигнальная груша, с помощью которой можно в любой момент подать сигнал персоналу.
6. Введение контраста (при необходимости): Если исследование проводится с контрастированием, то примерно в середине процедуры сканирование прерывается, и медсестра через предварительно установленный венозный катетер вводит контрастный препарат, после чего сканирование продолжается.
7. Завершение: Длительность процедуры обычно составляет от 20 до 60 минут, в зависимости от объема исследования и необходимости введения контраста. По окончании стол выезжает из аппарата, пациент может вставать и одеваться.

Как интерпретировать результаты МРТ

Кто и как оценивает снимки?

Интерпретацией МР-изображений занимается исключительно врач-рентгенолог, прошедший специальную подготовку. Он анализирует сотни послойных снимков в различных проекциях и режимах, оценивая:

• Анатомию: Нормальное расположение и структуру мышц, сухожилий, нервов, сосудов.
• Сигнальные характеристики: Интенсивность сигнала от тканей на разных импульсных последовательностях. Любое отклонение от нормы (например, появление яркого сигнала на Т2-ВИ в мышце) указывает на патологию.
• Морфологию патологического очага: Размеры, форму, контуры, структуру (однородная, неоднородная, кистозная), наличие капсулы.
• Распространенность: Вовлечение соседних анатомических структур.
• Характер контрастного усиления: Интенсивность, скорость и тип накопления контраста (диффузное, очаговое, по периферии).

Структура заключения врача-рентгенолога

Результаты исследования пациент получает в виде:

1. Заключения на бумажном носителе: Врач-рентгенолог подробно описывает все выявленные изменения и делает вывод о наиболее вероятном диагнозе. В описательной части указываются все параметры патологических очагов. В заключительной части формулируется рентгенологический диагноз или синдром (например, "МР-картина разрыва передней крестообразной связки" или "МР-признаки объемного образования мягких тканей бедра, требующего верификации (саркома?)").
2. Записи изображений на цифровом носителе (CD/DVD диск или ссылка на облачное хранилище): Это позволяет лечащему врачу (травматологу, онкологу, хирургу) самостоятельно просмотреть снимки и спланировать дальнейшие действия.

Сравнительный анализ методов визуализации

Таблица 1. Сравнение МРТ, КТ и УЗИ для диагностики патологий мягких тканей

Таблица 2. Дифференциальная диагностика некоторых объемных образований мягких тканей по данным МРТ

Средняя стоимость услуги

Стоимость МРТ мягких тканей конечностей в России варьируется в широких пределах и зависит от нескольких факторов:

• Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других регионах.
• Уровень клиники: Стоимость в крупных федеральных центрах и известных частных клиниках выше, чем в небольших диагностических центрах.
• Мощность томографа: Исследования на высокопольных томографах (1.5-3.0 Тесла) обычно дороже, но обеспечивают более высокое качество изображений.
• Необходимость контрастирования: Использование контрастного препарата увеличивает стоимость исследования на 30-50%.
• Объем исследования: Цена зависит от того, исследуется ли один сустав, сегмент конечности (например, бедро или голень) или вся конечность.

В среднем, на начало 2025 года, стоимость МРТ одного сегмента мягких тканей конечности (без контраста) в России составляет от 4 000 до 9 000 рублей. С введением контрастного вещества цена может достигать 8 000 - 15 000 рублей и выше.

Заключение

Магнитно-резонансная томография является ведущим, высокоинформативным и безопасным методом диагностики патологических состояний мягких тканей верхних и нижних конечностей у взрослых и детей. Её уникальная способность к детализированной визуализации мышц, сухожилий, связок, нервов и сосудов без использования ионизирующего излучения делает МРТ незаменимым инструментом в травматологии, ортопедии, онкологии, ревматологии и хирургии.

Список сокращений

• ВИ - взвешенное изображение
• ДВИ (DWI) - диффузионно-взвешенное изображение
• ИП - импульсная последовательность
• КТ - компьютерная томография
• МРТ - магнитно-резонансная томография
• СКФ - скорость клубочковой фильтрации
• Т - Тесла (единица измерения индукции магнитного поля)
• УЗИ - ультразвуковое исследование
• FS (Fat Suppression) - жироподавление
• STIR (Short Tau Inversion Recovery) - последовательность с инверсией-восстановлением для подавления сигнала от жира

Краткий глоссарий

• Артефакт - искажение на МР-изображении, не связанное с реальной анатомией пациента (например, от движения или металлических имплантов).
• Гиперинтенсивный сигнал - яркая, светлая область на МР-изображении.
• Гипоинтенсивный сигнал - темная область на МР-изображении.
• Изоинтенсивный сигнал - область, имеющая такую же яркость, как и сравниваемая ткань (например, мышца).
• Контрастное вещество - препарат на основе гадолиния, вводимый внутривенно для улучшения визуализации структур с активным кровотоком.
• Парамагнетик - вещество, которое усиливает внешнее магнитное поле.
• Релаксация - процесс возвращения протонов в исходное состояние после радиочастотного возбуждения.
• Саркома - злокачественная опухоль, происходящая из соединительной ткани (мышц, жира, костей, хрящей).
• Фасция - соединительнотканная оболочка, покрывающая органы, сосуды, нервы и образующая футляры для мышц.

Список литературы

1. [1] Саркомы мягких тканей. Клинические рекомендации МЗ РФ, 2022. - Источник: Клинические рекомендации МЗ РФ - https://cr.minzdrav.gov.ru/recomend/311_1 (дата обращения: 15.01.2025).
2. [2] Труфанов Г.Е. Лучевая диагностика (МРТ, КТ, УЗИ, ОФЭКТ и ПЭТ). Руководство для врачей. - М.: ГЭОТАР-Медиа, 2021. - 688 с.
3. [3] Прокоп М., Галански М. Спиральная и многослойная компьютерная томография. Учебное пособие. В 2 томах. Том 2. - М.: МЕДпресс-информ, 2011. - 712 с.
4. [4] Ринк П.А. Магнитный резонанс в медицине. Основной учебник Европейского форума по магнитному резонансу. - Blackwell Science, 2002. - 256 с.
5. [5] Информационный портал для врачей Medspecial.ru. МРТ при беременности. - Источник: Medspecial.ru - https://medspecial.ru/for_doctors/29/25449/ (дата обращения: 16.01.2025).
6. [6] European Society of Urogenital Radiology (ESUR) Guidelines on Contrast Agents, version 10.0. - Источник: ESUR - https://www.esur.org/guidelines/ (дата обращения: 17.01.2025).
7. [7] Helms C.A., Major N.M., Anderson M.W., Kaplan P.A., Dussault R. Musculoskeletal MRI. 3rd Edition. - Saunders, 2021. - 560 p.
8. [8] Van der Woude H.J., Smithuis R. Soft Tissue Tumors - Imaging. - Источник: Radiology Assistant - https://radiologyassistant.nl/musculoskeletal/soft-tissue-tumors/soft-tissue-tumors-imaging (дата обращения: 18.01.2025).
9. [9] Järvinen T.A.H., et al. Muscle injuries: biology and treatment. // The American Journal of Sports Medicine. - 2005. - Vol. 33, No. 5. - P. 745-764. - Источник: PubMed - https://pubmed.ncbi.nlm.nih.gov/15851777/ (дата обращения: 19.01.2025).
10. [10] Mervak B.M., Altun E., McGinty K.A., et al. MRI in pregnancy: Indications and practical considerations. // Radiographics. - 2019. - Vol. 39, No. 2. - P. 387-405. - Источник: Google Scholar - https://scholar.google.com/scholar?q=MRI+in+pregnancy:+Indications+and+practical+considerations (дата обращения: 20.01.2025).
