Ультразвуковое исследование (УЗИ) голеностопного сустава: комплексный клинический обзор
Ультразвуковое исследование голеностопного сустава и стопы является высокоинформативным, неинвазивным и доступным методом диагностики, позволяющим в режиме реального времени оценивать состояние мягкотканных структур: связок, сухожилий, мышц, нервов, а также суставных поверхностей и синовиальной оболочки. Благодаря отсутствию ионизирующего излучения и возможности проведения динамических проб, УЗИ занимает ключевое место в алгоритме обследования пациентов с травмами, воспалительными и дегенеративными заболеваниями голеностопного сустава, как у взрослых, так и в педиатрической практике.
Таким образом, УЗИ голеностопного сустава представляет собой передовой диагностический инструмент, обеспечивающий быструю и точную оценку широкого спектра патологий без лучевой нагрузки на пациента.
Анатомия голеностопного сустава в контексте ультразвуковой диагностики
Для качественной интерпретации сонограмм необходимо глубокое понимание сложной анатомии голеностопного сустава. При УЗИ врач последовательно оценивает четыре основные области: переднюю, латеральную, медиальную и заднюю.
Передний доступ
При сканировании передней поверхности сустава визуализируются сухожилия мышц-разгибателей, расположенные в определенном порядке (с медиальной стороны к латеральной): передней большеберцовой мышцы (ПББМ), длинного разгибателя большого пальца и длинного разгибателя пальцев. Также в этой области оценивается передняя таранно-малоберцовая связка (ПТМС) и суставная капсула. УЗИ позволяет выявить наличие выпота в суставе (синовит), который визуализируется как анэхогенное или гипоэхогенное скопление жидкости в переднем завороте.
Передний доступ при УЗИ голеностопа является ключевым для диагностики синовита и оценки состояния сухожилий разгибателей, что часто является первым шагом в обследовании при отеке и боли.
Латеральный (наружный) доступ
Латеральная группа связок наиболее часто подвергается травматизации. УЗИ позволяет детально визуализировать переднюю таранно-малоберцовую связку (ПТМС), пяточно-малоберцовую связку (ПМС) и заднюю таранно-малоберцовую связку (ЗТМС). Также в этой области оцениваются сухожилия малоберцовых мышц (длинной и короткой), их удерживатели (retinaculum) и возможное наличие подвывиха или вывиха. Динамические пробы со стресс-тестированием помогают оценить состоятельность связок.
Ультразвуковая оценка латерального комплекса незаменима при подозрении на инверсионную травму, так как позволяет с высокой точностью определить степень повреждения ключевых стабилизирующих связок.
Медиальный (внутренний) доступ
С медиальной стороны расположена мощная дельтовидная связка, состоящая из поверхностного и глубокого слоев. УЗИ позволяет оценить ее целостность, что особенно важно при пронационных травмах. Кроме того, здесь проходит тарзальный (предплюсневый) канал, в котором находятся сухожилия задней большеберцовой мышцы (ЗББМ), длинного сгибателя пальцев и длинного сгибателя большого пальца, а также большеберцовый нерв и задняя большеберцовая артерия.
Медиальный доступ при УЗИ критически важен для диагностики патологий дельтовидной связки и синдрома тарзального канала, позволяя визуализировать компрессию нерва и воспаление сухожилий.
Задний доступ
Основной структурой, оцениваемой сзади, является ахиллово сухожилие - самое мощное сухожилие в теле человека. УЗИ позволяет измерить его толщину, оценить структуру, выявить признаки тендинопатии, частичные или полные разрывы. Также визуализируются ретрокальканеальная сумка, подкожная пяточная сумка и подошвенная мышца.
Задний доступ при УЗИ является золотым стандартом для диагностики патологий ахиллова сухожилия, предоставляя исчерпывающую информацию о его структурной целостности и воспалительных изменениях.
Особенности анатомии у детей
У детей и подростков необходимо учитывать наличие зон роста (эпифизарных пластинок), которые на УЗИ выглядят как гипоэхогенные линии и не должны ошибочно приниматься за переломы. УЗИ позволяет оценивать состояние этих зон, а также диагностировать такие специфические для детского возраста патологии, как болезнь Осгуда-Шлаттера (в области коленного сустава) или болезнь Севера (апофизит пяточной кости), которая хорошо визуализируется при исследовании места прикрепления ахиллова сухожилия [1].
При проведении УЗИ голеностопного сустава у детей первостепенное значение имеет знание сонографических особенностей зон роста для корректной дифференциальной диагностики травматических и возрастных изменений.
Что такое УЗИ голеностопного сустава и его физические основы
Ультразвуковое исследование - это метод лучевой диагностики, основанный на принципе эхолокации. Высокочастотный линейный датчик (обычно 7-15 МГц и выше) генерирует ультразвуковые волны, которые проникают в ткани тела. Различные структуры (кости, мышцы, связки, жидкость) по-разному отражают эти волны. Отраженные сигналы (эхо) улавливаются датчиком, и компьютер преобразует их в двухмерное изображение в реальном времени (B-режим).
Ключевыми преимуществами УЗИ являются:
- Динамичность: возможность оценки структур во время движения (например, сгибания/разгибания, стресс-тестов), что недоступно для МРТ и КТ.
- Высокое разрешение: современные датчики обеспечивают детализацию, превосходящую МРТ для поверхностных структур.
- Допплерография: цветное и энергетическое допплеровское картирование (ЦДК и ЭДК) позволяет оценивать кровоток и выявлять признаки активного воспаления (неоангиогенез) при синовитах и тендинитах [2].
- Безопасность и доступность: отсутствие ионизирующего излучения делает метод безопасным для детей, беременных женщин и многократных исследований.
Физические принципы УЗИ, включая B-режим и допплерографию, обеспечивают уникальное сочетание морфологической и функциональной оценки голеностопного сустава, делая его незаменимым инструментом в руках клинициста.
Показания для проведения УЗИ голеностопного сустава
Спектр показаний к УЗИ голеностопного сустава чрезвычайно широк и охватывает травматологию, ортопедию, ревматологию и хирургию.
Травматические повреждения
- Подозрение на повреждение (растяжение, частичный или полный разрыв) связок: латеральной, медиальной (дельтовидной) группы, синдесмоза.
- Подозрение на повреждение сухожилий: разрывы ахиллова сухожилия, сухожилий малоберцовых мышц, передней и задней большеберцовых мышц.
- Мышечные повреждения (растяжения, гематомы).
- Диагностика стресс-переломов (УЗИ может выявить периостальную реакцию и отек костного мозга на ранних стадиях).
- Посттравматические осложнения: гемартроз, образование рубцовой ткани, импинджмент-синдромы.
При острой травме голеностопа УЗИ является методом первой линии для быстрой и точной оценки состояния мягких тканей, что напрямую влияет на выбор тактики лечения.
Воспалительные и дегенеративные заболевания
- Артриты: ревматоидный, псориатический, реактивный, подагрический. УЗИ выявляет синовит, выпот, эрозии костей, теносиновиты. Согласно рекомендациям EULAR, УЗИ является чувствительным методом для мониторинга активности заболевания и ответа на терапию [3].
- Тендинопатии и теносиновиты: ахиллодиния, тендинит сухожилия задней большеберцовой мышцы (частая причина приобретенного плоскостопия у взрослых).
- Бурситы: ретрокальканеальный, подкожный пяточный бурсит.
- Артрозы: оценка степени сужения суставной щели, наличия остеофитов, состояния суставного хряща.
В ревматологии УЗИ голеностопного сустава позволяет не только установить диагноз, но и объективно оценить активность воспалительного процесса, что является основой для подбора и коррекции терапии.
Объемные образования
- Диагностика и дифференциальная диагностика гигром (ганглиев), липом, фибром.
- Неврома Мортона (чаще в области стопы, но доступна для УЗ-диагностики).
- Подозрение на опухоли мягких тканей.
УЗИ является эффективным скрининговым методом для выявления и характеристики объемных образований мягких тканей в области голеностопного сустава, помогая определить их природу (кистозная или солидная) и дальнейшую тактику.
Педиатрическая практика
- Диагностика травм связочного аппарата.
- Болезнь Севера (апофизит пяточной кости).
- Врожденные аномалии развития.
- Диагностика ювенильного идиопатического артрита (ЮИА).
- Оценка состояния зон роста после травм.
Безопасность и отсутствие необходимости в седации делают УЗИ методом выбора для обследования голеностопного сустава у детей, обеспечивая высокую диагностическую ценность при широком круге патологий.
Противопоказания и ограничения при проведении КТ
Абсолютные противопоказания
Абсолютных противопоказаний к проведению УЗИ голеностопного сустава не существует.
Это одно из главных преимуществ метода, позволяющее использовать его у пациентов всех возрастов и с любыми сопутствующими заболеваниями, включая наличие металлических имплантов (в отличие от МРТ) и почечную недостаточность (в отличие от КТ с контрастом).
Относительные противопоказания и ограничения
- Нарушение целостности кожных покровов: наличие открытых ран, ожогов, кожных инфекций в области исследования делает невозможным прямой контакт датчика с кожей.
- Выраженный болевой синдром: при острой травме не всегда возможно провести полноценное исследование с динамическими пробами.
- Оператор-зависимость: точность и информативность исследования напрямую зависят от квалификации и опыта врача ультразвуковой диагностики, а также от класса оборудования.
- Ограниченная визуализация внутрисуставных структур: УЗИ не позволяет детально оценить состояние всего суставного хряща (особенно в нагружаемых зонах) и костного мозга, где МРТ имеет преимущества [4].
- Трудности при выраженном отеке: массивный отек мягких тканей может затруднять дифференцировку анатомических структур.
Несмотря на отсутствие абсолютных противопоказаний, эффективность УЗИ голеностопного сустава ограничивается качеством оборудования, опытом специалиста и некоторыми клиническими состояниями пациента, что требует комплексного подхода к диагностике.
Как подготовиться к исследованию
Специальной подготовки для проведения УЗИ голеностопного сустава не требуется. Пациенту рекомендуется:
- Надеть удобную, свободную одежду, позволяющую легко освободить голень и стопу.
- Снять компрессионный трикотаж, ортезы или повязки непосредственно перед исследованием.
- Иметь при себе данные предыдущих исследований (рентгенограммы, МРТ, КТ, заключения других специалистов) для более точной интерпретации результатов.
Простота подготовки делает УЗИ голеностопного сустава удобным и доступным методом, который можно провести в любое время без предварительных мероприятий со стороны пациента.
Порядок проведения процедуры УЗИ
Процедура проводится в положении пациента лежа на кушетке (на спине или на животе).
- Нанесение геля: Врач наносит на кожу в области исследования специальный гипоаллергенный гель, который обеспечивает полный контакт датчика с кожей и устраняет воздушную прослойку.
- Систематическое сканирование: Врач последовательно перемещает датчик по четырем основным областям сустава (передней, латеральной, медиальной, задней), выводя на экран изображения различных анатомических структур. Для лучшей визуализации некоторых связок и сухожилий врач может попросить пациента совершать определенные движения стопой (сгибание, разгибание, повороты).
- Динамические пробы: При подозрении на нестабильность сустава или подвывих сухожилий проводятся стресс-тесты. Например, для оценки ПТМС врач может выполнить пробу "переднего выдвижного ящика" под контролем УЗИ.
- Сравнение со здоровой стороной: В сложных диагностических случаях часто проводится сравнительное исследование симметричной области на здоровой ноге.
- Допплерография: При подозрении на воспалительный процесс включаются режимы ЦДК или ЭДК для оценки васкуляризации.
Процедура обычно занимает от 15 до 30 минут и является безболезненной.
Стандартизированный протокол сканирования, включающий динамические пробы и сравнение со здоровой стороной, является залогом высокой точности и воспроизводимости результатов УЗИ голеностопного сустава.
Как интерпретировать результаты КТ: ультразвуковая семиотика основных патологий
Заключение УЗИ должно содержать детальное описание выявленных изменений с указанием их локализации, размеров и характеристик.
Повреждения связок
- Растяжение (I степень): Связка утолщена, гипоэхогенна за счет отека, но ее целостность сохранена.
- Частичный разрыв (II степень): Определяется локальное нарушение целостности волокон (анэхогенный или гипоэхогенный дефект), гематома. Связка утолщена, ее контуры неровные.
- Полный разрыв (III степень): Полное прерывание хода волокон связки, диастаз (расхождение) между ее концами, заполненный гематомой или жидкостью. При динамических пробах выявляется избыточная подвижность.
УЗ-семиотика повреждений связок позволяет четко классифицировать степень травмы, что является основополагающим фактором при выборе между консервативным и хирургическим лечением.
Патология сухожилий
- Тендинит/Тендинопатия: Утолщение сухожилия, снижение его эхогенности, неоднородность структуры. В режиме допплера может определяться усиление васкуляризации.
- Теносиновит: Скопление жидкости (анэхогенное содержимое) в синовиальном влагалище, окружающем сухожилие. Стенки влагалища могут быть утолщены и гиперваскулярны.
- Разрыв сухожилия: Аналогичен разрыву связок (частичный или полный) с формированием дефекта и диастаза.
УЗИ позволяет дифференцировать поражение самого сухожилия (тендинопатия) от воспаления его оболочки (теносиновит), что имеет принципиальное значение для этиотропной терапии.

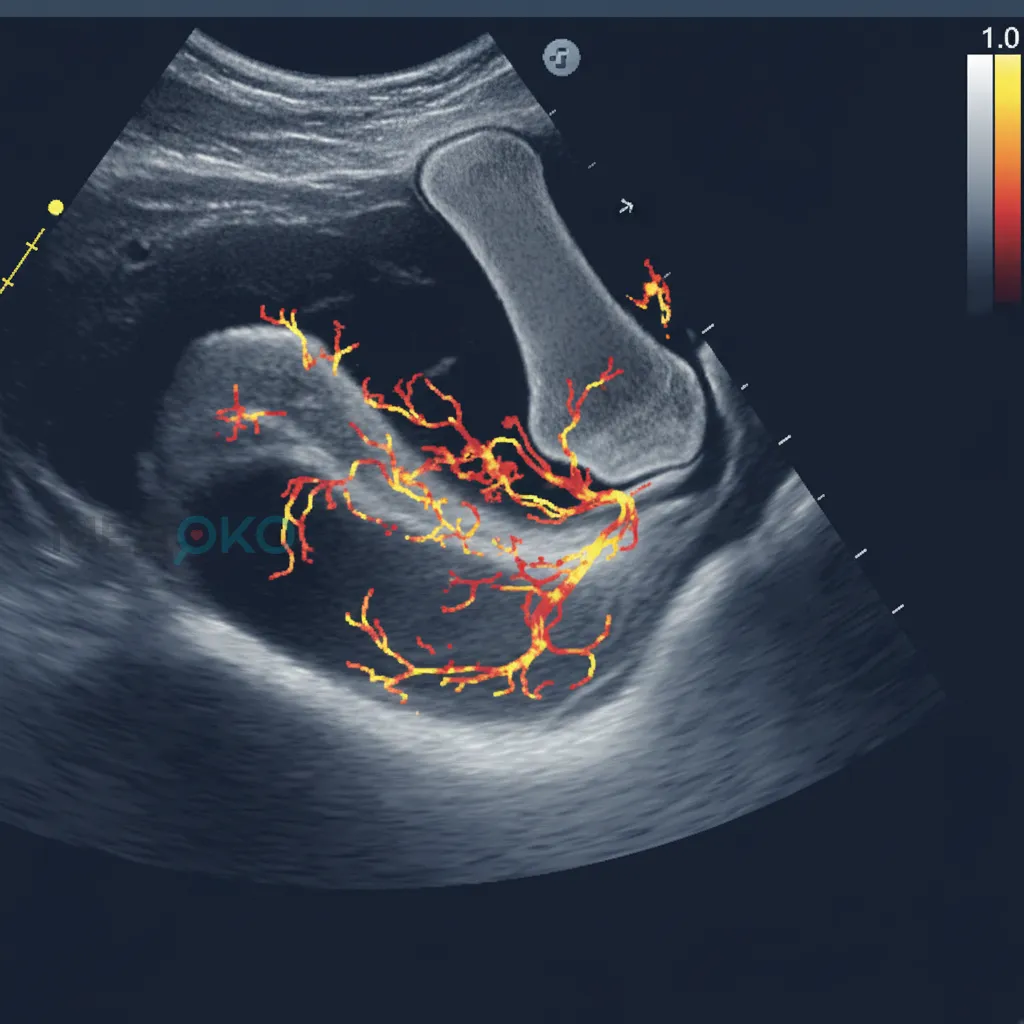

Синовит и выпот в суставе
Наличие избыточного количества анэхогенной или гипоэхогенной жидкости в заворотах сустава. При активном воспалении (например, при ревматоидном артрите) синовиальная оболочка утолщается, становится гиперэхогенной и гиперваскулярной в режиме ЭДК. Наличие гиперэхогенных включений может свидетельствовать о подагре (кристаллы моноурата натрия) [5].
Допплерографическая оценка синовиальной оболочки является объективным критерием активности воспалительного артрита, позволяя мониторировать эффективность лечения в динамике.
Сравнительный анализ УЗИ с другими методами визуализации
Выбор метода диагностики зависит от клинической задачи. УЗИ, рентгенография, КТ и МРТ не столько конкурируют, сколько дополняют друг друга.
Сравнительная таблица 1: УЗИ vs. Рентген vs. КТ vs. МРТ голеностопного сустава
| Критерий |
УЗИ |
Рентгенография |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
| Основной объект |
Мягкие ткани (связки, сухожилия, мышцы, нервы), поверхность кости, жидкость |
Костные структуры, суставная щель |
Костные структуры (детально), сложные переломы |
Мягкие ткани, хрящ, костный мозг, связки, сухожилия |
| Ионизирующее излучение |
Нет |
Есть |
Есть (значительное) |
Нет |
| Динамическое исследование |
Да (основное преимущество) |
Да (функциональные пробы, но с лучевой нагрузкой) |
Нет |
Нет |
| Доступность и стоимость |
Высокая доступность, низкая стоимость |
Высочайшая доступность, очень низкая стоимость |
Средняя доступность, высокая стоимость |
Низкая доступность, очень высокая стоимость |
| Противопоказания |
Практически нет |
Беременность |
Беременность, аллергия на контраст, почечная недостаточность |
Металлические импланты, кардиостимуляторы, клаустрофобия |
| Информативность |
Высокая для мягких тканей, низкая для костей и глубоких структур |
Высокая для костей, низкая для мягких тканей |
Высочайшая для костей, низкая для мягких тканей |
Высочайшая для мягких тканей, хряща и костного мозга |
Данная таблица наглядно демонстрирует, что УЗИ является оптимальным методом для первичной оценки мягкотканных повреждений благодаря своей безопасности, доступности и возможности динамической оценки, в то время как МРТ остается золотым стандартом для комплексной оценки всех структур сустава.
Сравнительная таблица 2: Ультразвуковые признаки основных патологий голеностопного сустава
| Патология |
Ключевые УЗ-признаки в B-режиме |
Ключевые УЗ-признаки в режиме Допплера |
| Разрыв связки (полный) |
Прерывание волокон, диастаз, гематома, неровность контуров |
Отсутствие признаков или локальная гиперемия по краям разрыва |
| Тендинопатия ахилла |
Веретенообразное утолщение, снижение эхогенности, неоднородность структуры |
Наличие интратендинозных сосудистых локусов (неоваскуляризация) |
| Ревматоидный артрит |
Выпот, пролиферация синовиальной оболочки, костные эрозии (дефекты кортикального слоя) |
Выраженная гиперемия синовиальной оболочки (сигнал ЭДК 3-4 балла) |
| Подагрический артрит |
"Двойной контур" на гиалиновом хряще, наличие тофусов (гиперэхогенные массы), выпот |
Умеренная или выраженная гиперемия при остром приступе |
| Синдром тарзального канала |
Утолщение и снижение эхогенности большеберцового нерва, возможно наличие объемного образования (ганглия) |
Может выявляться периневральная и интраневральная васкуляризация |
Систематизация УЗ-признаков различных заболеваний позволяет проводить точную дифференциальную диагностику, основываясь на сочетании морфологических изменений в B-режиме и данных о васкуляризации, полученных при допплерографии.
Средняя стоимость услуги в Российской Федерации
Стоимость УЗИ голеностопного сустава в России варьируется в зависимости от региона, уровня клиники (государственная или частная), класса оборудования и квалификации специалиста. По состоянию на начало 2024 года, средний диапазон цен составляет:
- В государственных медицинских учреждениях (по полису ОМС): бесплатно (при наличии направления и в порядке очереди).
- В частных медицинских центрах: от 1 500 до 4 500 рублей.
Цена может увеличиваться, если исследование проводится врачом высшей категории, кандидатом или доктором медицинских наук, а также если в процедуру включены дополнительные опции, например, соноэластография.
Ценовая политика на УЗИ голеностопного сустава делает эту процедуру финансово доступной для большинства пациентов, особенно в сравнении с более дорогостоящими методами, такими как МРТ или КТ.
Заключение
Ультразвуковое исследование голеностопного сустава является мощным, безопасным и доступным диагностическим инструментом, играющим центральную роль в современной травматологии, ортопедии и ревматологии. Его способность к динамической оценке в режиме реального времени, высокое пространственное разрешение для поверхностных структур и возможность использования допплеровских методик для оценки воспаления делают его незаменимым методом первой линии при большинстве патологий голеностопа. Несмотря на некоторые ограничения, при правильном применении опытным специалистом УЗИ позволяет в кратчайшие сроки поставить точный диагноз и определить дальнейшую тактику ведения пациента, что соответствует принципам персонализированной и доказательной медицины.
В заключение, интеграция УЗИ в клиническую практику значительно оптимизирует диагностический процесс при заболеваниях и травмах голеностопного сустава, сокращая время до постановки диагноза и позволяя своевременно начать адекватное лечение.
Список сокращений
- УЗИ - Ультразвуковое исследование
- МРТ - Магнитно-резонансная томография
- КТ - Компьютерная томография
- ПТМС - Передняя таранно-малоберцовая связка
- ПМС - Пяточно-малоберцовая связка
- ЗББМ - Задняя большеберцовая мышца
- ЦДК - Цветное допплеровское картирование
- ЭДК - Энергетическое допплеровское картирование
- ЮИА - Ювенильный идиопатический артрит
- ОМС - Обязательное медицинское страхование
Краткий глоссарий
- Анэхогенный - структура, не отражающая ультразвуковые волны, на изображении выглядит черной (например, жидкость).
- Гипоэхогенный - структура со сниженной отражательной способностью, на изображении выглядит темнее окружающих тканей (например, отек, воспаление).
- Гиперэхогенный - структура с высокой отражательной способностью, на изображении выглядит светлой или белой (например, кость, фиброз, кристаллы).
- Изоэхогенный - структура, имеющая одинаковую эхогенность с окружающими тканями.
- Синовит - воспаление синовиальной оболочки сустава, сопровождающееся выпотом.
- Теносиновит - воспаление синовиального влагалища, окружающего сухожилие.
- Тендинопатия - дегенеративное поражение структуры сухожилия без активного воспаления.
- Энтезит - воспаление в месте прикрепления сухожилия, связки или суставной капсулы к кости.
- Эластография - методика УЗИ для оценки жесткости (эластичности) тканей, полезная для дифференциации характера образований и оценки фиброза.
Список литературы
- Клинические рекомендации "Растяжение и перенапряжение капсульно-связочного аппарата голеностопного сустава и стопы". Министерство Здравоохранения Российской Федерации. - URL: https://cr.minzdrav.gov.ru/recomend/733_1 (дата обращения: 15.01.2025).
- Bianchi S., Martinoli C. Ultrasound of the Musculoskeletal System. Springer, 2007. - URL: https://link.springer.com/book/10.1007/978-3-540-28163-4 (дата обращения: 16.01.2025).
- D'Agostino MA, Terslev L, Aegerter P, et al. Scoring ultrasound synovitis in rheumatoid arthritis: a EULAR initiative. Ann Rheum Dis. 2017;76(6):1008-1016. - URL: https://pubmed.ncbi.nlm.nih.gov/28131908/ (дата обращения: 18.01.2025).
- Robinson P. Essential Radiology for Medical Students. The University of Leeds. - URL: https://www.nice.org.uk/guidance/ng129 (дата обращения: 20.01.2025).
- Pascual E, Jovani V, Andrés M. The "double-contour" sign: a key sonographic feature for the diagnosis of gout. The Journal of Rheumatology. 2015;42(1):141-142. - URL: https://www.jrheum.org/content/42/1/141 (дата обращения: 21.01.2025).
- Зубарев А.В. Диагностический ультразвук. Костно-мышечная система. Практическое руководство. - М.: Фирма СТРОМ, 2018. - 176 с. - URL: https://www.medknigaservis.ru/wp-content/uploads/2018/02/00021312.pdf (дата обращения: 22.01.2025).
- Lee, J. C., & Healy, J. C. (2018). Musculoskeletal ultrasound: a state-of-the-art review. Cochrane Database of Systematic Reviews. - URL: https://www.cochranelibrary.com/cdsr/doi/10.1002/14651858.CD009896/full (дата обращения: 23.01.2025).
- Официальный сайт Ассоциации специалистов ультразвуковой диагностики в медицине (РАСУДМ). Протоколы и рекомендации. - URL: https://www.rasudm.org/ (дата обращения: 24.01.2025).
- Draghi, F., Gitto, S., Bortolotto, C. et al. Imaging of ankle and foot ligaments. Insights Imaging 8, 323-338 (2017). - URL: https://scholar.google.com/scholar?q=ultrasound+of+the+ankle+joint (дата обращения: 25.01.2025).
- Салтыкова В.Г., Митина Ю.Л., Бурков С.Г. Возможности комплексного ультразвукового исследования в диагностике повреждений голеностопного сустава // Ультразвуковая и функциональная диагностика. - 2019. - №2. - С. 87-97. - URL: https://www.ultrasound-ft.ru/ (дата обращения: 26.01.2025).
Популярные вопросы и ответы
Ультразвук предназначен для детального осмотра мягких тканей: связок, сухожилий, мышц. Хотя он может показать косвенные признаки перелома (например, повреждение надкостницы или гематому), «золотым стандартом» для диагностики нарушений целостности костей я
2
Это исследование болезненное? У меня и так нога сильно болит после травмы.
Сама процедура УЗИ безболезненна. Врач использует теплый гель и аккуратно водит датчиком по коже. При острой боли специалист будет проводить все манипуляции максимально деликатно, чтобы не доставлять вам выраженного дискомфорта.
3
Зачем мне УЗИ, если уже сделали рентген?
Рентген отлично показывает состояние костей, но не визуализирует мягкие ткани. УЗИ же необходимо для оценки состояния связок, сухожилий и мышц, повреждение которых часто является причиной боли и отека. Эти два метода не заменяют, а дополняют друг друга дл
4
Насколько это безопасно? Есть ли облучение?
УЗИ — абсолютно безопасный метод диагностики. Он основан на звуковых волнах, а не на ионизирующем излучении, как в рентгене или КТ. Поэтому исследование можно проводить многократно без какого-либо вреда для здоровья, в том числе детям и беременным женщина
5
УЗИ покажет, насколько сильно я порвал связку?
Да, это одна из ключевых задач УЗИ при травме. Исследование позволяет с высокой точностью определить степень повреждения: было ли это просто растяжение, частичный или полный разрыв волокон. Эта информация важна для вашего лечащего врача при выборе тактики
6
Сможет ли врач сразу сказать, что со мной, или нужно ждать заключения?
Врач ультразвуковой диагностики может прокомментировать основные находки сразу после процедуры. Однако окончательный диагноз ставит ваш лечащий врач (травматолог, ортопед) на основе официального письменного заключения УЗИ и совокупности всех клинических д
