Рентгенография сердца и крупных сосудов: Комплексный клинический обзор
Введение в рентгенологическую диагностику сердца
Рентгенография органов грудной клетки (ОГК) является одним из старейших, но до сих пор фундаментальных и широко используемых методов лучевой диагностики в кардиологии. Несмотря на появление высокотехнологичных методов, таких как эхокардиография (ЭхоКГ), компьютерная (КТ) и магнитно-резонансная томография (МРТ), стандартная рентгенография сохраняет свою значимость благодаря своей доступности, быстроте выполнения, низкой стоимости и относительно невысокой лучевой нагрузке. Она предоставляет ценную первичную информацию о размерах и форме сердца, состоянии крупных сосудов и легочного кровообращения. Данный обзор посвящен детальному рассмотрению методики, показаний, интерпретации и клинического значения рентгенографии сердца у взрослых и детей.
Рентгенография ОГК остается базовым скрининговым инструментом в кардиологической практике, позволяющим получить быструю и интегральную оценку состояния сердечно-сосудистой и дыхательной систем.
Анатомические основы рентгенологической оценки сердца
Для корректной интерпретации рентгенограммы необходимо четко понимать, как трехмерные структуры сердца и сосудов проецируются на двухмерное изображение. Сердечная тень, или силуэт, представляет собой сумму поглощения рентгеновских лучей всеми камерами сердца, коронарными сосудами, перикардом и внутрисердечным объемом крови.

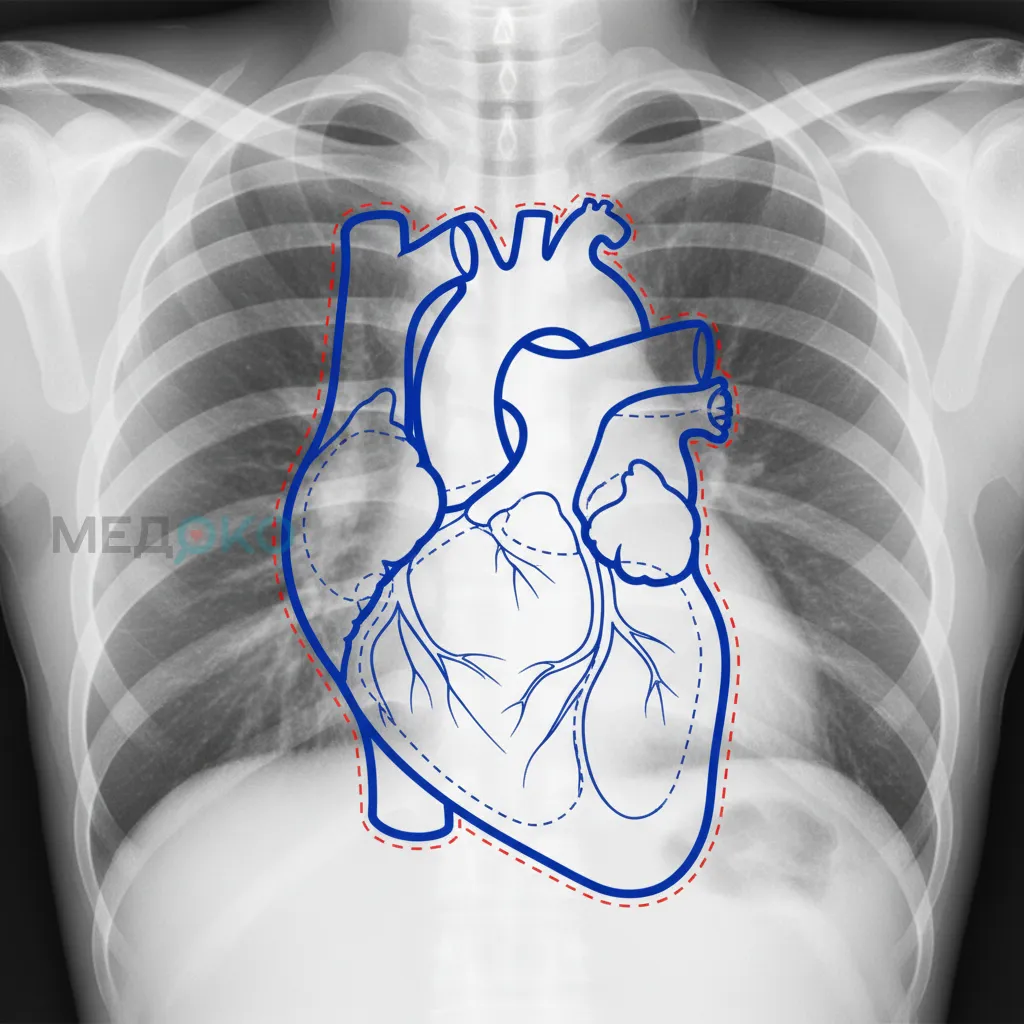

Проекция в прямой (передне-задней) проекции (PA view)
В стандартной прямой проекции рентгенограмма выполняется при прохождении лучей от спины к груди пациента (posteroanterior, PA). Контуры сердечной тени формируются следующими структурами:
- Правый контур: Состоит из двух дуг. Верхняя дуга образована верхней полой веной (ВПВ) и восходящей частью аорты. Нижняя, более выпуклая дуга, формируется правым предсердием (ПП).
- Левый контур: Обычно состоит из трех или четырех дуг. Верхняя дуга - это дуга аорты (так называемая "аортальная кнопка"). Ниже располагается короткая и часто слабо выраженная дуга легочного ствола. Третья дуга образована ушком левого предсердия (ЛП). Самая нижняя и протяженная дуга формируется наружной стенкой левого желудочка (ЛЖ).
Анализ контуров сердечной тени в прямой проекции позволяет заподозрить дилатацию или гипертрофию отдельных камер сердца, а также аномалии крупных сосудов, таких как аневризма аорты или дилатация легочной артерии.
Проекция в боковой проекции (Lateral view)
Боковая проекция, как правило, левая, является обязательным дополнением к прямой и предоставляет критически важную информацию о структурах, которые накладываются друг на друга в PA-проекции.
- Передний контур: Верхняя часть формируется восходящей аортой и легочным стволом, а нижняя - передней стенкой правого желудочка (ПЖ).
- Задний контур: Верхняя часть образована левым предсердием, а нижняя - задне-базальной стенкой левого желудочка и нижней полой веной (НПВ).
Боковая проекция незаменима для оценки размеров правого желудочка и левого предсердия, так как их увеличение в первую очередь проявляется изменением переднего и заднего контуров сердца соответственно.
Показания для проведения рентгенографии сердца
Показания к назначению рентгенографии ОГК в кардиологии обширны и регламентируются клиническими рекомендациями, как российскими [1], так и международными [2].
Основные клинические сценарии у взрослых
- Подозрение на сердечную недостаточность (СН): Одышка, ортопноэ, периферические отеки. Рентгенография позволяет выявить кардиомегалию, признаки венозного застоя в легких (перераспределение кровотока, линии Керли), плевральный выпот.
- Диагностика и мониторинг заболеваний перикарда: При подозрении на перикардиальный выпот рентгенограмма может показать шаровидную, "бутылочную" форму сердечной тени с резким увеличением ее размеров. Кальцификация перикарда при констриктивном перикардите также может быть видна.
- Оценка при клапанных пороках сердца: Например, при митральном стенозе можно выявить увеличение левого предсердия и признаки легочной гипертензии. При аортальном стенозе - дилатацию восходящей аорты и признаки гипертрофии ЛЖ.
- Врожденные пороки сердца (ВПС) у взрослых: Оценка положения и размера аорты (правосторонняя дуга аорты), выявление аномалий легочного рисунка.
- Заболевания аорты: Подозрение на аневризму или расслоение аорты (хотя КТ является "золотым стандартом", рентгенография может показать расширение тени средостения).
- Контроль положения имплантированных устройств: Оценка расположения электродов кардиостимуляторов (ЭКС), кардиовертеров-дефибрилляторов (ИКД), окклюдеров и искусственных клапанов.
- Предоперационная подготовка: Входит в стандартный перечень обследований перед крупными хирургическими вмешательствами для оценки кардиопульмонального статуса.
Для взрослых пациентов рентгенография сердца является ключевым методом первичной диагностики при подозрении на сердечную недостаточность и для мониторинга структурных изменений сердца и сосудов.
Особенности показаний у детей
У детей рентгенография сердца играет особенно важную роль в диагностике врожденных пороков сердца (ВПС).
- Диагностика ВПС: Оценка формы сердечной тени (например, "сапожок" при тетраде Фалло), размеров камер, а также состояния малого круга кровообращения (обеднение или обогащение легочного рисунка) является первым шагом в диагностике многих ВПС [3].
- Оценка динамики после кардиохирургических вмешательств: Контроль размеров сердца, состояния легочной ткани и положения хирургических конструкций.
- Дифференциальная диагностика респираторных и кардиальных причин одышки у новорожденных и младенцев.
- Диагностика кардиомиопатий и миокардитов.
В педиатрической практике рентгенография сердца незаменима для первичной дифференциальной диагностики врожденных пороков сердца, особенно по типу легочного кровотока (гиперволемия или гиповолемия малого круга).
Показания к рентгенографии у детей смещены в сторону диагностики врожденных аномалий сердечно-сосудистой системы, где анализ легочного кровотока имеет первостепенное значение.
Противопоказания и ограничения при проведении рентгенографии
Метод основан на использовании ионизирующего излучения, что обуславливает основной спектр противопоказаний.
- Абсолютное противопоказание: Беременность, особенно в первом триместре. Исследование проводится только по жизненным показаниям, когда ожидаемая польза для матери значительно превышает потенциальный риск для плода, с использованием всех возможных средств защиты (например, просвинцованного фартука на область живота) [4].
- Относительные противопоказания:
- Детский возраст: Исследование проводится строго по показаниям с использованием специальных педиатрических протоколов для минимизации лучевой нагрузки (принцип ALARA - As Low As Reasonably Achievable).
- Тяжелое общее состояние пациента, не позволяющее ему находиться в вертикальном положении (в таких случаях выполняется снимок в палате в положении лежа, но его информативность значительно ниже).
- Высокая доза накопленного облучения у пациента от предыдущих исследований.
Основным и практически единственным абсолютным противопоказанием к плановой рентгенографии является беременность, в остальных случаях решение принимается на основе соотношения пользы и риска.
Как подготовиться к исследованию
Стандартная рентгенография органов грудной клетки в большинстве случаев не требует специальной подготовки.
- Для взрослых: Пациенту необходимо снять с верхней части тела одежду и все металлические предметы (цепочки, пирсинг), которые могут создать артефакты на изображении. Женщин просят снять бюстгальтер с металлическими элементами.
- Для детей: Подготовка носит в основном психологический характер. Важно объяснить ребенку (если он в сознательном возрасте) суть процедуры, ее безболезненность и необходимость сохранять неподвижность. Грудным детям исследование часто проводят с помощью специальных фиксирующих устройств или при помощи родителей (которые используют средства индивидуальной защиты). Кормление младенца непосредственно перед процедурой не рекомендуется, чтобы избежать срыгивания.
Специальная соматическая подготовка к нативной рентгенографии сердца не требуется, ключевым моментом является устранение артефактов от одежды и металлических предметов.
Порядок проведения процедуры
Процедура занимает всего несколько минут и выполняется в специально оборудованном рентгеновском кабинете.
- Позиционирование: Пациента просят встать перед экраном рентгеновского аппарата (детектором). Для получения стандартного снимка в прямой проекции (PA) необходимо плотно прижаться грудью к экрану, плечи опустить и немного вывести вперед, лопатки развести. Подбородок помещается на специальную подставку.
- Инструкции: Рентген-лаборант просит пациента сделать глубокий вдох и задержать дыхание на несколько секунд. Это необходимо для того, чтобы легкие полностью расправились, диафрагма опустилась, и сердце приняло свое истинное положение и размеры.
- Экспозиция: В момент задержки дыхания производится снимок. Процесс занимает доли секунды.
- Боковая проекция: Затем пациента просят повернуться левым боком к экрану, поднять руки вверх или завести их за голову и снова задержать дыхание на вдохе для выполнения второго снимка.
- Завершение: После выполнения снимков в двух проекциях процедура завершена. Пациент может одеваться.
Ключевыми факторами для получения качественного рентгеновского снимка являются правильное позиционирование пациента и выполнение четкой инструкции по задержке дыхания на максимальном вдохе.
Как интерпретировать результаты рентгенографии
Интерпретация рентгенограммы сердца - это комплексный процесс, требующий от врача системного подхода и знания рентген-семиотики различных заболеваний.
Оценка качества снимка
Прежде всего, врач оценивает техническое качество изображения: правильность установки пациента, глубину вдоха (в норме должны быть видны задние отрезки 9-10 ребер), отсутствие артефактов.
Кардиоторакальный индекс (КТИ)
Кардиоторакальный индекс (КТИ) - это базовый и наиболее объективный показатель для оценки общего размера сердца. Он рассчитывается как отношение максимального поперечного размера сердца к максимальному внутреннему поперечному размеру грудной клетки. В норме у взрослых КТИ не должен превышать 50% (или 0.5). Значение >0.5 свидетельствует о кардиомегалии.
У новорожденных КТИ может достигать 60-65% и постепенно снижается с возрастом [5]. Следует помнить, что КТИ может быть ложно завышен на снимках, сделанных в передне-задней (AP) проекции (палатные снимки) или при недостаточном вдохе.
КТИ является скрининговым маркером кардиомегалии, однако его интерпретация должна проводиться с учетом возраста пациента, качества укладки и фазы дыхания.

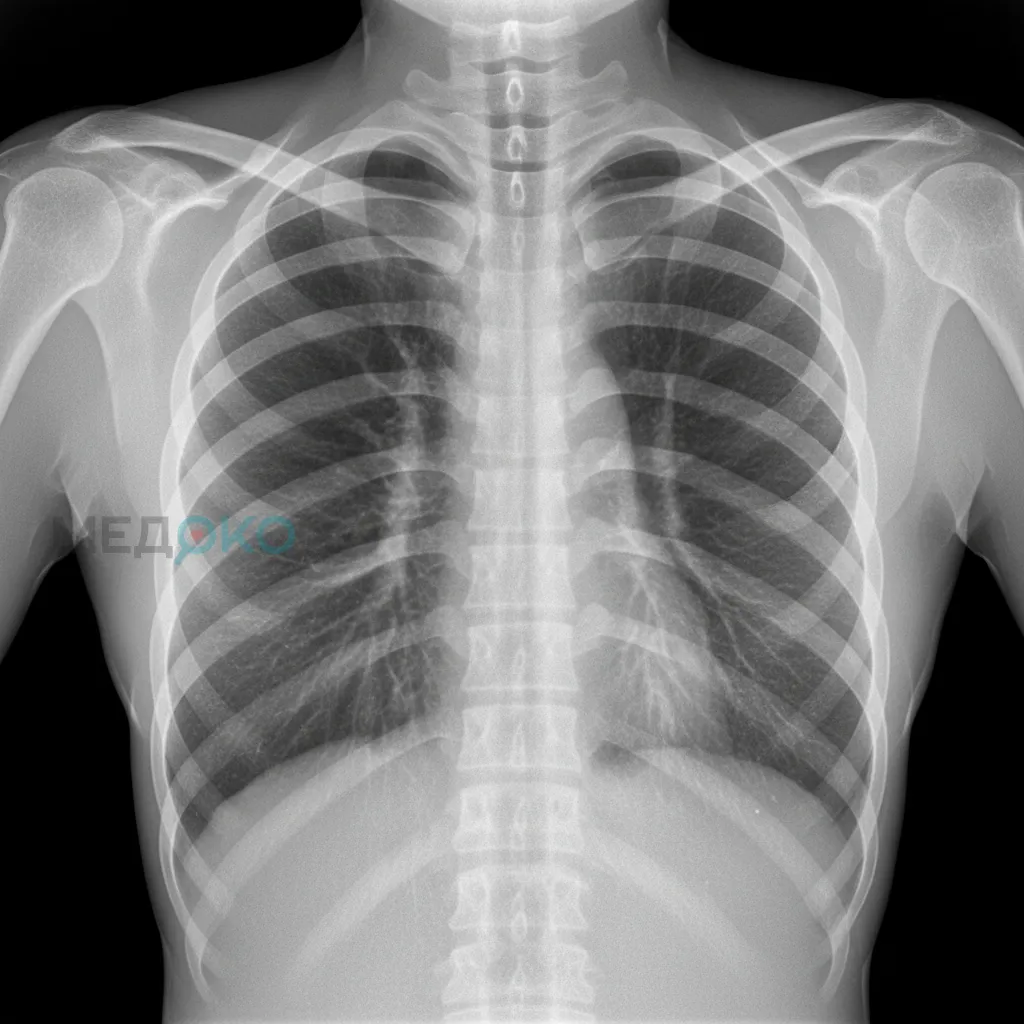

Анализ сердечной тени и легочного рисунка
Врач последовательно анализирует все структуры:
- Размеры и форма камер сердца:
- Увеличение левого желудочка (ЛЖ): Верхушка сердца закругляется и опускается вниз, "лежит на диафрагме". В боковой проекции задний контур ЛЖ смещается кзади.
- Увеличение левого предсердия (ЛП): Выбухание ушка ЛП (3-я дуга по левому контуру), появление признака "двойного контура" внутри тени правого предсердия. В боковой проекции - сдавление и смещение контрастированного пищевода кзади (при бариевом исследовании).
- Увеличение правого желудочка (ПЖ): Верхушка сердца приподнимается над диафрагмой. В боковой проекции - сужение и исчезновение ретростернального пространства.
- Увеличение правого предсердия (ПП): Расширение правой нижней дуги сердечного контура.
- Состояние крупных сосудов:
- Аорта: Оценивается ширина, наличие атеросклеротических кальцинатов в дуге, признаки постстенотического расширения при аортальном стенозе.
- Легочная артерия: Выбухание дуги легочного ствола является признаком легочной гипертензии.
- Оценка легочного кровообращения:
- Артериальное полнокровие (гиперволемия): Расширение и усиление сосудистого рисунка, распространяющегося до периферии легких. Характерно для ВПС со сбросом крови слева направо (ДМЖП, ДМПП).
- Венозный застой: Перераспределение кровотока в верхние доли легких (цефализация), нечеткость контуров сосудов, появление горизонтальных линий Керли Б в реберно-диафрагмальных синусах (признак интерстициального отека). Характерно для левожелудочковой недостаточности [6].
- Обеднение (гиповолемия): Прозрачные, "пустые" легочные поля. Характерно для ВПС с обструкцией выносящего тракта правого желудочка (тетрада Фалло).
Комплексный анализ формы сердечной тени в сочетании с оценкой состояния легочного кровотока позволяет с высокой долей вероятности предположить характер и локализацию кардиальной патологии.
Расширенные рентгенологические методики: Компьютерная томография (КТ) сердца
Когда стандартная рентгенография предоставляет недостаточную информацию, на помощь приходят более продвинутые рентгеновские методы, в первую очередь, компьютерная томография.
Что такое КТ сердца и коронарных артерий?
КТ сердца (или МСКТ-коронарография) - это высокотехнологичный метод, который использует рентгеновские лучи и компьютерную обработку для создания послойных, детализированных трехмерных изображений сердца и сосудов. Исследование часто проводится с внутривенным введением йодсодержащего контрастного препарата для визуализации просвета коронарных артерий.
КТ сердца является неинвазивным методом, позволяющим детально визуализировать анатомию сердца, перикарда и, что наиболее важно, коронарных артерий, недоступных для оценки на обычной рентгенограмме.
Показания и преимущества перед стандартной рентгенографией
- Диагностика ишемической болезни сердца (ИБС):
- КТ-кальций-скоринг: Оценка количества кальция в стенках коронарных артерий (индекс Агатстона). Является мощным предиктором сердечно-сосудистых событий [7].
- КТ-коронарография: Неинвазивная визуализация просвета коронарных артерий для выявления стенозов. Особенно информативна у пациентов с низкой и промежуточной вероятностью ИБС.
- Оценка аномалий развития коронарных артерий.
- Детальная оценка сложных ВПС перед хирургическим лечением.
- Визуализация аневризм и расслоений аорты и легочной артерии.
- Планирование кардиохирургических вмешательств (например, TAVI - транскатетерной имплантации аортального клапана).
Основное преимущество КТ перед рентгенографией заключается в возможности послойной 3D-визуализации, что устраняет проблему наложения структур и позволяет оценить состояние коронарного русла.
Сравнительный анализ методов лучевой диагностики сердца
Выбор метода визуализации зависит от конкретной клинической задачи.
Таблица 1. Сравнение основных методов визуализации сердца
| Параметр |
Рентгенография ОГК |
Эхокардиография (ЭхоКГ) |
КТ сердца |
МРТ сердца |
| Принцип |
Ионизирующее излучение, проекционное изображение |
Ультразвуковые волны |
Ионизирующее излучение, послойное изображение |
Магнитное поле и радиочастотные импульсы |
| Сильные стороны |
Доступность, скорость, низкая стоимость, оценка легких и костных структур |
Отсутствие облучения, оценка функции и гемодинамики в реальном времени, клапанный аппарат |
Высокое пространственное разрешение, визуализация коронарных артерий и аорты, оценка кальциноза |
Отсутствие облучения, лучшая тканевая контрастность, оценка жизнеспособности миокарда, количественная оценка функции |
| Слабые стороны |
Лучевая нагрузка, низкая тканевая контрастность, проекционные искажения |
Оператор-зависимость, плохое акустическое окно у некоторых пациентов, ограниченная оценка легких |
Высокая лучевая нагрузка, использование йодного контраста (риск аллергии, нефропатии) |
Высокая стоимость, длительность, наличие противопоказаний (металл в теле, клаустрофобия) |
| Ключевое применение |
Скрининг СН, оценка размеров сердца и легочного кровотока |
Диагностика клапанных пороков, оценка систолической и диастолической функции |
Диагностика ИБС у пациентов низкого/среднего риска, патология аорты |
Диагностика миокардитов, кардиомиопатий, оценка постинфарктных рубцов |
Таблица 2. Рентгенологические признаки основных кардиальных патологий
| Патология |
Ключевые рентгенологические признаки |
| Левожелудочковая сердечная недостаточность |
Кардиомегалия (КТИ > 50%), венозный застой (цефализация кровотока, линии Керли Б), возможен плевральный выпот (чаще справа) |
| Перикардиальный выпот |
Резкое, симметричное увеличение сердечной тени, форма "бутылки с водой" или "трапеции", сглаженность сердечных контуров |
| Митральный стеноз |
Признаки увеличения левого предсердия (сглаженность "талии" сердца, двойной контур), признаки легочной венозной и артериальной гипертензии |
| Тетрада Фалло |
Сердце в форме "деревянного башмачка" (приподнятая верхушка из-за гипертрофии ПЖ), обедненный легочный рисунок, западение дуги легочной артерии |
| Аневризма восходящей аорты |
Расширение тени верхнего средостения вправо и вверх |
Средняя стоимость услуг в Российской Федерации
Стоимость рентгенологических исследований сердца может значительно варьироваться в зависимости от региона, типа медицинского учреждения (государственное или частное) и сложности самого исследования.
- Стандартная рентгенография ОГК в двух проекциях: В государственных учреждениях по полису ОМС процедура бесплатна. В частных клиниках стоимость колеблется от 1 500 до 4 000 рублей (по состоянию на начало 2024 года).
- МСКТ-коронарография с контрастированием: Это значительно более дорогое исследование. Стоимость в частных медицинских центрах Москвы и Санкт-Петербурга может составлять от 12 000 до 25 000 рублей, включая стоимость контрастного препарата.
Стоимость рентгенологической диагностики сердца варьируется в широком диапазоне: от условно бесплатной по ОМС за стандартный снимок до десятков тысяч рублей за высокотехнологичное КТ-исследование в частном секторе.
Заключение
Рентгенография сердца, несмотря на свой почтенный возраст, остается незаменимым инструментом в арсенале кардиолога и врача общей практики. Ее способность быстро и с минимальными затратами предоставить интегральную информацию о размере и форме сердца, состоянии крупных сосудов и, что не менее важно, о реакции легочного кровообращения на кардиальную патологию, делает ее методом выбора для первичной диагностики многих состояний, в первую очередь, сердечной недостаточности.
Современные клинические рекомендации [8, 9] четко определяют место рентгенографии в диагностических алгоритмах. Она не конкурирует, а дополняет такие методы, как ЭхоКГ и МРТ, предоставляя уникальную информацию о кардио-пульмональных взаимоотношениях. Развитие технологий, таких как КТ-коронарография, расширило возможности рентгеновского метода, позволив проводить неинвазивную оценку коронарных артерий. Правильная интерпретация данных, полученных как с помощью стандартной рентгенограммы, так и с помощью КТ, требует глубоких знаний анатомии, патофизиологии и рентген-семиотики, оставаясь важным искусством в современной медицине.
В современной кардиологии рентгенография сердца успешно трансформировалась из единственного метода визуализации в важный компонент комплексной, мультимодальной диагностики, сохраняя свою уникальную нишу и клиническую ценность.
Список сокращений
- АП
- Ангиопластика
- ВПВ
- Верхняя полая вена
- ВПС
- Врожденный порок сердца
- ИБС
- Ишемическая болезнь сердца
- ИКД
- Имплантируемый кардиовертер-дефибриллятор
- КТ
- Компьютерная томография
- КТИ
- Кардиоторакальный индекс
- ЛЖ
- Левый желудочек
- ЛП
- Левое предсердие
- МРТ
- Магнитно-резонансная томография
- МСКТ
- Мультиспиральная компьютерная томография
- НПВ
- Нижняя полая вена
- ОГК
- Органы грудной клетки
- ПЖ
- Правый желудочек
- ПП
- Правое предсердие
- СН
- Сердечная недостаточность
- ЭКС
- Электрокардиостимулятор
- ЭхоКГ
- Эхокардиография
Краткий глоссарий
- Кардиомегалия
- Увеличение размеров сердца, диагностируемое рентгенологически при КТИ > 50% у взрослых.
- Кардиоторакальный индекс (КТИ)
- Отношение максимального поперечного размера тени сердца к максимальному внутреннему поперечному размеру грудной клетки.
- Линии Керли
- Рентгенологический признак интерстициального отека легких при венозном застое; короткие горизонтальные линии в периферических отделах легких (линии Б).
- Ретростернальное пространство
- Пространство между задней поверхностью грудины и передней стенкой сердца, видимое на боковой рентгенограмме. Его сужение может указывать на увеличение правого желудочка.
- Цефализация кровотока
- Рентгенологический признак легочного венозного застоя, при котором сосуды верхних долей легких становятся более широкими и заметными, чем сосуды нижних долей.
- "Талия" сердца
- Вогнутая часть на левом контуре сердечной тени, расположенная между дугой аорты и дугой левого желудочка; образована легочным стволом и ушком левого предсердия.
Список литературы
- Клинические рекомендации: Хроническая сердечная недостаточность (ХСН). Министерство Здравоохранения Российской Федерации, 2020. - URL: https://cr.minzdrav.gov.ru/recomend/162_1 (дата обращения: 15.01.2025).
- 2021 ESC Guidelines for the diagnosis and treatment of acute and chronic heart failure. European Heart Journal, 2021. - URL: https://academic.oup.com/eurheartj/article/42/36/3599/6358045 (дата обращения: 15.01.2025).
- Клинические рекомендации: Тетрада Фалло. Министерство Здравоохранения Российской Федерации, 2022. - URL: https://cr.minzdrav.gov.ru/recomend/259_1 (дата обращения: 16.01.2025).
- Diagnostic Imaging during Pregnancy and Lactation. American College of Obstetricians and Gynecologists (ACOG). - URL: https://www.acog.org/clinical/clinical-guidance/committee-opinion/articles/2017/10/guidelines-for-diagnostic-imaging-during-pregnancy-and-lactation (дата обращения: 16.01.2025).
- Radiology of the Paediatric Chest. Radiopaedia.org. - URL: https://radiopaedia.org/articles/radiology-of-the-paediatric-chest (дата обращения: 17.01.2025).
- Gutierrez FR, Brown J. The Chest Radiograph in Heart Failure. Heart Failure Clinics, 2020. - URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC7211986/ (дата обращения: 17.01.2025).
- 2019 ESC Guidelines for the diagnosis and management of chronic coronary syndromes. European Heart Journal, 2020. - URL: https://www.escardio.org/Guidelines/Clinical-Practice-Guidelines/Chronic-Coronary-Syndromes (дата обращения: 18.01.2025).
- ACR-SPR-STR Practice Parameter for the Performance of Chest Radiography. American College of Radiology. - URL: https://www.acr.org/-/media/ACR/Files/Practice-Parameters/Chest-Rad.pdf (дата обращения: 18.01.2025).
- Marcondes-Braga FG, et al. II Diretriz Brasileira de Cardiopatias na Gravidez e Puerpério. Arquivos Brasileiros de Cardiologia, 2020. - URL: https://www.ncbi.nlm.nih.gov/pmc/articles/PMC7012351/ (дата обращения: 19.01.2025).
- Диагностика и лечение сердечно-сосудистых заболеваний при беременности. Клинические рекомендации. Российское кардиологическое общество, 2018. - URL: https://scardio.ru/content/Guidelines/2018/Pregnancy_2018.pdf (дата обращения: 19.01.2025).
Популярные вопросы и ответы
1
Насколько опасно облучение при рентгене сердца?
Лучевая нагрузка при стандартной рентгенографии грудной клетки очень мала. Она сравнима с дозой, которую человек получает от естественного фонового излучения за несколько дней. Исследование считается безопасным, если оно назначено врачом по клиническим по
2
У меня одышка. Что врач хочет увидеть на рентгене?
Рентген помогает оценить размеры сердца и выявить признаки застоя жидкости в легких. Эти изменения могут быть связаны с сердечной недостаточностью, которая является одной из частых причин одышки. Снимок дает врачу важную первичную информацию для дальнейше
3
В заключении написано «увеличение тени сердца». Это опасно?
«Увеличение тени сердца» — это рентгенологический признак, а не окончательный диагноз. Он может указывать на то, что сердце работает с повышенной нагрузкой. Эта находка требует внимания и сопоставления с другими данными (например, ЭКГ, ЭхоКГ) для выяснени
4
Нужна ли специальная подготовка к рентгену грудной клетки?
Специальная подготовка, как правило, не требуется. Вам не нужно соблюдать диету или голодать. Непосредственно перед процедурой вас попросят снять одежду до пояса и убрать металлические предметы (цепочки, кулоны), чтобы они не создавали помех на снимке.
5
Покажет ли рентген, есть ли у меня закупорка сосудов сердца (ишемическая болезнь)?
Нет, стандартный рентген не может показать состояние коронарных артерий и наличие в них бляшек или тромбов. Он может выявить лишь косвенные, поздние признаки ишемической болезни, например, увеличение размеров сердца. Для оценки сосудов используются другие
6
Можно ли делать рентген сердца, если я беременна?
Рентгенологические исследования во время беременности, особенно в первом триместре, проводятся строго по жизненным показаниям, когда польза для здоровья матери превышает потенциальный риск для плода. Если процедура необходима, обязательно используются спе
7
Это больно? Как долго длится процедура?
Процедура абсолютно безболезненна и очень быстрая. Сам процесс съемки изображения занимает доли секунды. Все пребывание в рентген-кабинете, включая подготовку и позиционирование, обычно не превышает 5-10 минут.
