Рентгенография пальцев кисти и стопы: клинический обзор
Рентгенография является фундаментальным и наиболее часто применяемым методом лучевой диагностики для оценки состояния костных структур и суставов пальцев кистей и стоп. Благодаря своей доступности, высокой скорости выполнения и отличной информативности в отношении костной ткани, этот метод остается «золотым стандартом» в первичной диагностике травматических повреждений, дегенеративно-дистрофических и воспалительных заболеваний. Данный обзор представляет собой систематизированное руководство по анатомическим основам, методологии, показаниям, интерпретации результатов и клиническому значению рентгенографии пальцев у взрослых и детей.
Анатомо-физиологические особенности пальцев кисти и стопы
Пальцы кисти и стопы представляют собой сложные анатомические структуры, обеспечивающие выполнение тонких моторных функций (кисть) и опорно-рессорной функции (стопа). Понимание их строения является ключом к правильной интерпретации рентгеновских снимков.
Костный каркас
Кисть: Каждый палец кисти (II-V) состоит из трех фаланг:
- Проксимальная фаланга: Самая длинная, сочленяется с головкой соответствующей пястной кости, образуя пястно-фаланговый сустав (ПФС).
- Средняя фаланга: Отсутствует у первого (большого) пальца. Сочленяется с проксимальной и дистальной фалангами.
- Дистальная фаланга: Несет ногтевую пластину и имеет бугристость для прикрепления сухожилий.
Первый палец кисти имеет только две фаланги: проксимальную и дистальную. Суставы между фалангами называются межфаланговыми: проксимальный (ПМФС) и дистальный (ДМФС).
Стопа: Строение пальцев стопы аналогично строению пальцев кисти. I палец (большой) имеет две фаланги, а II-V пальцы - по три. Кости стопы, с которыми сочленяются проксимальные фаланги, называются плюсневыми костями, а суставы - плюснефаланговыми (ПЛФС).
Сложное сегментарное строение пальцев, включающее множество мелких костей и суставов, определяет высокую частоту их травматических и дегенеративных поражений, что делает рентгенографию основным методом их визуализации.
Суставы и мягкие ткани
Суставы пальцев являются синовиальными, что обеспечивает их подвижность. Они укреплены сложным связочным аппаратом (коллатеральные связки, ладонная пластинка), который на стандартных рентгенограммах не визуализируется напрямую. Однако косвенные признаки его повреждения, такие как подвывихи или отрывные переломы в местах прикрепления связок, могут быть обнаружены. Мягкие ткани (кожа, подкожная клетчатка, сухожилия, сосуды) слабо поглощают рентгеновское излучение и видны на снимках как однородная серая тень. Их отек при травме или воспалении может быть косвенным признаком патологии.
Несмотря на то что рентгенография фокусируется на костных структурах, анализ состояния суставных щелей и окружающих мягких тканей предоставляет важную дополнительную информацию для постановки диагноза.
Рентгенография как метод лучевой диагностики

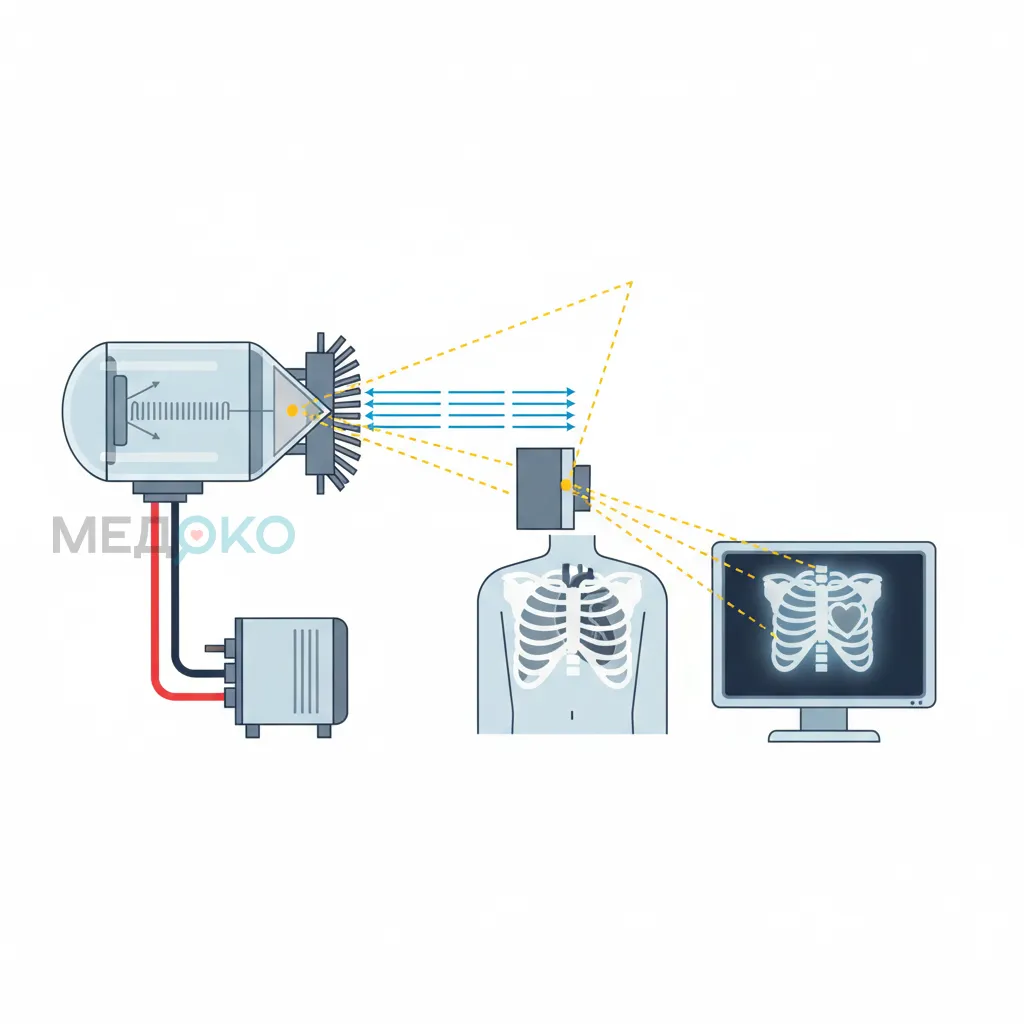

Рентгенография - это неинвазивный метод исследования, основанный на свойстве рентгеновских лучей проникать через ткани организма и по-разному поглощаться ими в зависимости от их плотности. Костная ткань, богатая кальцием, поглощает излучение в значительной степени, поэтому на рентгенограмме выглядит светлой (рентгеноконтрастной). Мягкие ткани и жидкости пропускают больше лучей и выглядят темными (рентгенопрозрачными).
Метод позволяет получить двухмерное изображение трехмерной структуры. Для полной оценки локализации и характера патологического процесса, особенно при переломах со смещением, исследование практически всегда выполняется как минимум в двух взаимно перпендикулярных проекциях (прямой и боковой).
Цифровая рентгенография, пришедшая на смену пленочной, обладает рядом преимуществ: более низкая лучевая нагрузка, высокое качество изображения, возможность компьютерной обработки (изменение яркости, контрастности, масштабирование) и удобство хранения и передачи данных в электронном виде (система PACS).
Принцип дифференцированного поглощения рентгеновских лучей тканями различной плотности лежит в основе метода и обеспечивает его высокую диагностическую ценность при оценке состояния костной системы.
Показания к проведению рентгенографии пальцев
Показания к назначению исследования чрезвычайно широки и охватывают практически все нозологии, связанные с поражением костей и суставов пальцев.
Травматические повреждения
Это наиболее частая причина назначения рентгенографии.
- Переломы: Диагностика переломов фаланг и пястных/плюсневых костей, оценка их характера (поперечный, косой, оскольчатый), наличия и степени смещения отломков. Особое внимание уделяется внутрисуставным переломам, так как они требуют более точного сопоставления отломков для сохранения функции сустава [1].
- Вывихи и подвывихи: Определение смещения суставных поверхностей костей в пястно-фаланговых, плюснефаланговых и межфаланговых суставах.
- Трещины: Выявление неполных переломов без смещения.
- Инородные тела: Обнаружение рентгеноконтрастных инородных тел (металл, стекло) в мягких тканях.
В травматологии рентгенография является методом первой линии для быстрой и точной диагностики повреждений костного аппарата пальцев, что определяет дальнейшую тактику лечения.
Воспалительные и дегенеративно-дистрофические заболевания
- Артриты: Рентгенография позволяет выявить характерные признаки различных видов артритов.
- Ревматоидный артрит (РА): Типичными признаками являются околосуставной остеопороз, симметричное сужение суставных щелей, краевые костные эрозии (узуры), подвывихи в пястно-фаланговых суставах (ульнарная девиация). Ранняя диагностика крайне важна, и рентгенография кистей и стоп входит в классификационные критерии РА [2].
- Псориатический артрит: Характеризуется асимметричным поражением, внутрисуставным остеолизом («симптом карандаша в колпачке»), периоститом и анкилозами.
- Подагрический артрит: Выявление «пробойников» - четко очерченных внутрикостных кистовидных образований (тофусов), часто асимметрично расположенных.
- Остеоартроз (ОА): Проявляется асимметричным сужением суставной щели, субхондральным остеосклерозом, образованием остеофитов (костных разрастаний). Наиболее часто поражаются дистальные межфаланговые суставы кистей (узелки Гебердена) и проксимальные (узелки Бушара) [3].
При системных заболеваниях соединительной ткани рентгенография является ключевым инструментом для диагностики, оценки стадии процесса, мониторинга его активности и эффективности проводимой терапии.
Опухолевые и опухолеподобные процессы
- Доброкачественные опухоли: Энхондрома (наиболее частая доброкачественная опухоль костей кисти), остеоид-остеома.
- Злокачественные опухоли: Хондросаркома, остеосаркома, метастатическое поражение (редко для дистальных отделов конечностей).
- Опухолеподобные заболевания: Костные кисты.
Хотя рентгенография не всегда позволяет точно верифицировать гистологический тип новообразования, она эффективно выявляет наличие очага деструкции, его размеры, характер и распространенность, что является основанием для дальнейшего углубленного обследования (КТ, МРТ, биопсия).
Врожденные аномалии и деформации развития
- Синдактилия (сращение пальцев), полидактилия (лишние пальцы), брахидактилия (укорочение пальцев). Рентген позволяет оценить степень костного сращения или особенности строения дополнительных сегментов.
Контроль лечения
- Оценка консолидации (сращения) перелома в динамике.
- Контроль положения костных отломков после репозиции или металлоостеосинтеза (МОС).
- Мониторинг прогрессирования деструктивных изменений в суставах на фоне терапии артрита.
Динамический рентген-контроль является неотъемлемой частью ведения пациентов с травмами и хроническими заболеваниями суставов, позволяя своевременно корректировать лечебную тактику.
Противопоказания и ограничения при проведении рентгенографии
Несмотря на широкое применение, метод имеет ряд ограничений.
Абсолютные противопоказания
Единственным абсолютным противопоказанием к проведению плановой рентгенографии является беременность, особенно в первом триместре. Ионизирующее излучение обладает тератогенным эффектом и может нанести вред плоду. Исследование проводится только по жизненным показаниям, когда предполагаемая польза для матери значительно превышает потенциальный риск для плода, с использованием всех возможных средств защиты (просвинцованный фартук на область живота и таза).
Беременность является абсолютным противопоказанием для плановых рентгенологических исследований из-за риска вредного воздействия на плод.
Относительные противопоказания и ограничения
- Детский возраст: Организм ребенка более чувствителен к ионизирующему излучению. Исследование проводится строго по показаниям с использованием специальных педиатрических протоколов, минимизирующих лучевую нагрузку (принцип ALARA - As Low As Reasonably Achievable) [4].
- Невозможность пациента сохранять неподвижность: Двигательные артефакты могут значительно снизить качество снимка и его диагностическую ценность.
- Низкая информативность в отношении мягких тканей: Рентгенография не позволяет детально оценить состояние связок, сухожилий, хрящей и менисков. При подозрении на их повреждение предпочтение отдается МРТ или УЗИ.
Ограничения метода связаны с лучевой нагрузкой у чувствительных групп пациентов и низкой способностью визуализировать мягкотканные структуры, что требует применения альтернативных методов диагностики при соответствующей клинической задаче.
Подготовка к исследованию
Рентгенография пальцев кисти или стопы не требует специальной сложной подготовки со стороны пациента.
- Снятие металлических предметов: Перед процедурой необходимо снять с исследуемой области все украшения (кольца, браслеты), часы, так как они создают на снимке тени (артефакты), которые могут скрыть патологические изменения или быть ошибочно приняты за них.
- Информирование врача: Пациентка обязана сообщить врачу или рентген-лаборанту о возможной или подтвержденной беременности.
- Одежда: Рекомендуется надеть удобную одежду, позволяющую легко освободить исследуемую конечность.
Основное требование к подготовке - освободить исследуемую область от рентгеноконтрастных предметов для получения качественного и информативного изображения.
Порядок проведения процедуры рентгенографии
Процедура занимает всего несколько минут и проводится в специально оборудованном рентгеновском кабинете.

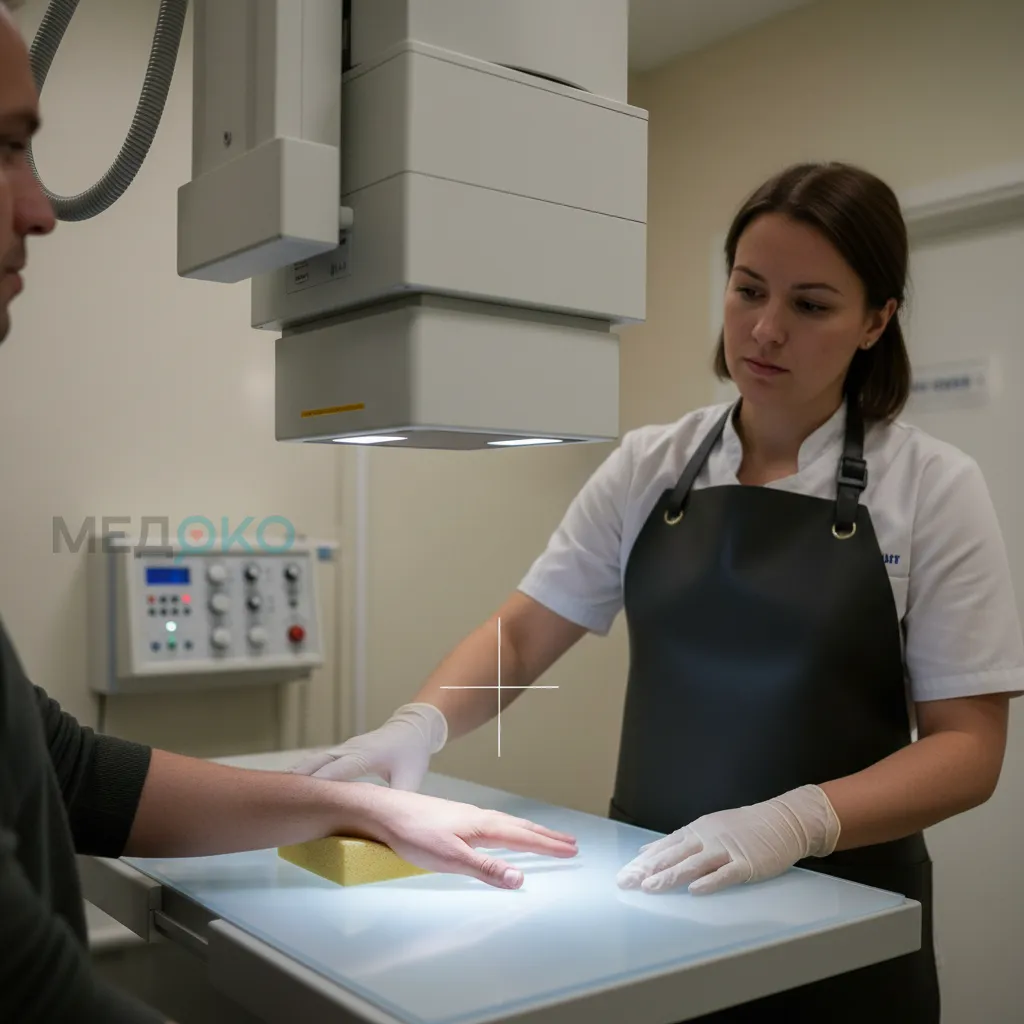

- Позиционирование: Рентген-лаборант помогает пациенту принять правильное положение. Кисть или стопа размещается на кассете с детектором. В зависимости от диагностической задачи выполняются снимки в различных проекциях.
- Прямая проекция (передне-задняя или задне-передняя): Основная проекция, дает общее представление о состоянии костей и суставов.
- Боковая проекция: Обязательна при подозрении на перелом для оценки смещения отломков по ширине.
- Косая проекция: Позволяет лучше визуализировать суставные поверхности и выявить переломы, невидимые в стандартных проекциях.
- Прицельные снимки: Иногда для детальной оценки одного пальца выполняются снимки только этой области.
- Защита: На область таза и грудной клетки пациента помещается защитный свинцовый фартук для минимизации облучения других частей тела.
- Выполнение снимка: Во время экспозиции (длится доли секунды) пациент должен сохранять полную неподвижность. Рентген-лаборант находится в соседнем помещении за защитным стеклом и дает команды через громкую связь.
- Получение результата: При использовании цифрового аппарата изображение сразу появляется на мониторе компьютера. Врач-рентгенолог анализирует полученные снимки и формирует заключение.
Ключевым фактором для получения диагностически ценного изображения является правильная укладка пациента и выполнение снимков как минимум в двух стандартных проекциях. Пропуск боковой проекции при травме является грубой диагностической ошибкой.
Стандартизированный протокол проведения исследования, включающий правильное позиционирование и использование нескольких проекций, обеспечивает максимальную информативность и точность диагностики.
Интерпретация рентгенограмм и описание патологических изменений
Анализ рентгенограммы - задача врача-рентгенолога, однако лечащий врач (травматолог, ревматолог, хирург) также должен уметь "читать" снимки. Оценка проводится систематически по определенному алгоритму.
![Рентгеновский снимок кисти с признаками ревматоидного артрита]()
- Оценка мягких тканей: Обращают внимание на их объем (отек), наличие инородных тел.
- Оценка костных структур:
- Целостность: Поиск линий перелома, их локализация (диафиз, метафиз, эпифиз), характер (поперечный, косой, винтообразный, оскольчатый).
- Структура кости: Оценивается плотность (остеопороз, остеосклероз), наличие очагов деструкции (опухоли, остеомиелит), кистовидных перестроек.
- Контуры и надкостница: Изучается ровность кортикального слоя, наличие периостальной реакции (периостита), что может указывать на воспаление, травму или опухоль.
- Оценка суставов:
- Ширина суставной щели: Равномерное или неравномерное сужение (признак артроза или артрита).
- Соотношение суставных поверхностей: Наличие вывихов или подвывихов.
- Замыкательные пластинки: Субхондральный склероз, наличие эрозий (узур), кист.
- Наличие остеофитов: Костные разрастания по краям суставных поверхностей, характерные для остеоартроза.
Новые исследования с использованием искусственного интеллекта (ИИ) показывают высокую эффективность алгоритмов для автоматического обнаружения переломов на рентгенограммах, что может служить вспомогательным инструментом для врача в будущем [5].
Систематический и последовательный анализ рентгенограммы по всем параметрам - от мягких тканей до структуры кости и состояния суставов - позволяет выявить даже минимальные патологические изменения и поставить точный диагноз.
Средняя стоимость услуги
Стоимость рентгенографии пальцев кисти или стопы в Российской Федерации может значительно варьироваться в зависимости от нескольких факторов:
- Форма собственности учреждения: В государственных поликлиниках и больницах исследование можно пройти бесплатно по полису ОМС при наличии направления от врача. В частных медицинских центрах услуга платная.
- Регион: Цены в Москве и Санкт-Петербурге, как правило, выше, чем в других регионах страны.
- Тип оборудования: Исследование на цифровом аппарате может стоить дороже, чем на аналоговом.
- Объем исследования: Цена зависит от количества проекций и исследуемых областей (один палец, вся кисть/стопа).
Ориентировочная стоимость в частных клиниках составляет от 800 до 3000 рублей за исследование одной области в двух проекциях (по данным на начало 2024 года).
Стоимость рентгенографии доступна для большинства пациентов, а возможность бесплатного проведения по полису ОМС делает этот метод одним из самых распространенных в клинической практике.
Сравнительные таблицы
Таблица 1. Сравнение рентгенографии с другими методами визуализации патологий пальцев
| Метод |
Основное преимущество |
Основной недостаток |
Ключевые показания для пальцев |
| Рентгенография |
Высокая доступность, скорость, низкая стоимость, отличная визуализация костей |
Лучевая нагрузка, плохая визуализация мягких тканей |
Переломы, вывихи, артриты, артрозы, костные опухоли |
| Компьютерная томография (КТ) |
Высокая детализация костных структур, 3D-реконструкция |
Высокая лучевая нагрузка, высокая стоимость |
Сложные внутрисуставные переломы, оценка костной мозоли, костные опухоли |
| Магнитно-резонансная томография (МРТ) |
Лучшая визуализация мягких тканей (связки, сухожилия, хрящ, синовиальная оболочка), отсутствие лучевой нагрузки |
Высокая стоимость, длительность, наличие противопоказаний (металл в теле) |
Повреждения связок и сухожилий, ранний остеомиелит, синовит, оценка хряща |
| Ультразвуковое исследование (УЗИ) |
Визуализация мягких тканей в реальном времени, отсутствие лучевой нагрузки, низкая стоимость |
Оператор-зависимость, плохая визуализация костных структур |
Синовиты, тендиниты, разрывы сухожилий, инородные тела, оценка кровотока (с допплером) |
Таблица 2. Типичные рентгенологические признаки основных патологий пальцев
| Патология |
Ключевые рентгенологические признаки |
| Перелом |
Линия просветления (линия перелома), нарушение целостности кортикального слоя, смещение костных отломков. |
| Остеоартроз |
Асимметричное сужение суставной щели, субхондральный остеосклероз, остеофиты, субхондральные кисты. |
| Ревматоидный артрит |
Околосуставной остеопороз, симметричное сужение суставных щелей, краевые костные эрозии (узуры), подвывихи. |
| Подагра |
Асимметричное поражение, симптом «пробойника» (четко очерченные кистовидные дефекты), сохранение суставной щели на ранних стадиях. |
| Псориатический артрит |
Асимметричное поражение, аксиальный характер (поражение всех суставов одного пальца), остеолиз («карандаш в колпачке»), периостит. |
| Остеомиелит |
Очаговый остеопороз, нечеткость контуров кости, периостальная реакция, секвестры (на поздних стадиях). |
Заключение
Рентгенография пальцев кисти и стопы была и остается незаменимым, высокоинформативным и доступным методом первичной диагностики широкого спектра заболеваний и травм. Она предоставляет исчерпывающую информацию о состоянии костных структур и суставов, что в большинстве клинических случаев позволяет поставить окончательный диагноз и определить тактику лечения. Несмотря на появление более современных технологий, таких как КТ и МРТ, рентгенография прочно занимает свою нишу благодаря оптимальному соотношению диагностической ценности, стоимости, скорости и доступности. Правильное понимание возможностей и ограничений метода, а также грамотная интерпретация полученных данных являются залогом успешной клинической практики.
Список сокращений
- ВОЗ - Всемирная организация здравоохранения
- ДМФС - Дистальный межфаланговый сустав
- КТ - Компьютерная томография
- МОС - Металлоостеосинтез
- МРТ - Магнитно-резонансная томография
- ОА - Остеоартроз
- ОМС - Обязательное медицинское страхование
- ПЛФС - Плюснефаланговый сустав
- ПМФС - Проксимальный межфаланговый сустав
- ПФС - Пястно-фаланговый сустав
- РА - Ревматоидный артрит
- РФ - Российская Федерация
- УЗИ - Ультразвуковое исследование
Краткий глоссарий
- Анкилоз - неподвижность сустава, наступающая в результате сращения суставных поверхностей.
- Остеолиз - процесс рассасывания, растворения костной ткани.
- Остеопороз - системное заболевание скелета, характеризующееся снижением массы костной ткани и нарушением ее микроархитектоники, что приводит к повышению хрупкости костей.
- Остеосклероз - уплотнение костной ткани, на рентгенограмме проявляется как участок повышенной интенсивности (более светлый).
- Остеофит - патологический костный нарост на поверхности кости или по краю суставной поверхности.
- Периостит - воспаление надкостницы, на рентгенограмме проявляется как линейная тень, параллельная кортикальному слою кости.
- Субхондральный - расположенный под хрящом.
- Узура (эрозия) - дефект, разрушение участка костной ткани, обычно по краю суставной поверхности.
- Фаланга - короткая трубчатая кость, входящая в состав скелета пальцев.
Список литературы
- Клинические рекомендации "Переломы дистального отдела костей предплечья, переломы костей запястья, переломы пястных костей" (2021). Министерство Здравоохранения Российской Федерации. - URL: https://cr.minzdrav.gov.ru/recomend/155_1 (дата обращения: 15.01.2025).
- Smolen J.S., et al. EULAR recommendations for the management of rheumatoid arthritis with synthetic and biological disease-modifying antirheumatic drugs: 2022 update. Ann Rheum Dis. 2023;82(1):3-18. - URL: https://ard.bmj.com/content/82/1/3 (дата обращения: 16.01.2025).
- NICE guideline [NG226] "Osteoarthritis in over 16s: diagnosis and management" (2022). National Institute for Health and Care Excellence. - URL: https://www.nice.org.uk/guidance/ng226 (дата обращения: 17.01.2025).
- Communicating radiation risks in paediatric imaging. World Health Organization (2016). - URL: https://www.who.int/publications/i/item/9789241510349 (дата обращения: 15.01.2025).
- Jones, C. M., et al. "An artificial intelligence-based deep learning algorithm for the detection of fractures on conventional radiographs." Nature Medicine 28.9 (2022): 1948-1955. - URL: https://www.nature.com/articles/s41591-022-01932-1 (дата обращения: 18.01.2025).
- Национальное руководство "Лучевая диагностика" / под ред. Г.Е. Труфанова. - М.: ГЭОТАР-Медиа, 2018. - 496 с.
- Boutry, N., et al. "Psoriatic arthritis: from imaging to treatment." La Presse Médicale 50.1 (2021): 104060. - URL: https://pubmed.ncbi.nlm.nih.gov/33642137/ (дата обращения: 19.01.2025).
- Chew, F. S. "Musculoskeletal Imaging: A Teaching File." Wolters Kluwer, 2019.
- Российский медицинский журнал (РМЖ). "Диагностика и лечение остеоартрита: клинические рекомендации". - URL: https://www.rmj.ru (дата обращения: 20.01.2025).
- Cochrane Database of Systematic Reviews. "Imaging for suspected scaphoid fractures." - URL: https://www.cochranelibrary.com (дата обращения: 21.01.2025).
Популярные вопросы и ответы
1
Насколько вреден рентген пальца? Это большая доза облучения?
Лучевая нагрузка при рентгене пальцев кисти или стопы минимальна и сопоставима с дозой, которую человек получает от естественного фонового излучения за несколько дней. Это считается безопасным исследованием, и диагностическая польза от него значительно пр
2
Мне сделали рентген, но палец все равно болит. Почему снимок ничего не показал?
Рентген отлично показывает состояние костей – переломы, трещины, вывихи. Однако он не визуализирует мягкие ткани: связки, сухожилия, хрящи. Боль после травмы может быть вызвана их повреждением (растяжением или разрывом), которое на рентгеновском снимке не
3
Зачем делать снимок в нескольких проекциях? Разве одного недостаточно?
Палец – это объемная структура, а рентгеновский снимок – плоское, двухмерное изображение. Один снимок (в одной проекции) может скрыть линию перелома или не дать оценить смещение отломков. Чтобы получить полную картину, необходимо сделать снимки как миниму
4
Можно ли по рентгену определить, есть ли у меня артрит или артроз?
Да, рентгенография является одним из основных методов диагностики артрита и остеоартроза. Врач оценивает характерные изменения: сужение суставной щели, костные разрастания (остеофиты) или эрозии (участки разрушения кости). Эти признаки помогают не только
5
Я могу быть беременна. Можно ли мне делать рентген пальца?
Беременность, особенно на ранних сроках, является противопоказанием для плановых рентгеновских исследований. Обязательно сообщите врачу о возможной беременности. Исследование пальца может быть проведено только по экстренным показаниям, когда польза для зд
6
Как часто можно делать рентген для контроля сращения перелома?
Частоту контрольных снимков определяет лечащий врач-травматолог. Обычно первый контроль назначают через несколько недель для оценки формирования костной мозоли. Повторные исследования нужны, чтобы убедиться, что перелом срастается правильно и вовремя заме
