Рентгенография голеностопного сустава: клиническое руководство по диагностике

Рентгенография голеностопного сустава (ГСС) является фундаментальным и наиболее часто используемым методом лучевой диагностики при травматических повреждениях и хронических заболеваниях данной анатомической области. Благодаря своей доступности, быстроте выполнения и высокой информативности в оценке костных структур, рентгеновское исследование остается «золотым стандартом» первичной диагностики переломов, вывихов и дегенеративно-дистрофических изменений. В данном обзоре будут рассмотрены анатомические основы, методология, показания, противопоказания, принципы интерпретации рентгенограмм голеностопного сустава у взрослых и детей, а также его место в комплексной диагностике с использованием других методов визуализации.

Список сокращений

• ГСС - Голеностопный сустав
• КТ - Компьютерная томография
• МРТ - Магнитно-резонансная томография
• УЗИ - Ультразвуковое исследование
• АП проекция - Антеро-постериальная (передне-задняя) проекция
• ЛФК - Лечебная физкультура
• НПВС - Нестероидные противовоспалительные средства
• РФ - Российская Федерация
• ВОЗ - Всемирная организация здравоохранения
• ACR - American College of Radiology (Американский колледж радиологии)
• NICE - National Institute for Health and Care Excellence (Национальный институт здравоохранения и передового опыта Великобритании)

Краткий глоссарий

• Голеностопный сустав (articulatio talocruralis) - сложное блоковидное сочленение, образованное дистальными эпифизами большеберцовой и малоберцовой костей, а также таранной костью.
• Вилка голеностопного сустава (ankle mortise) - структура, образованная медиальной лодыжкой (дистальный конец большеберцовой кости), латеральной лодыжкой (дистальный конец малоберцовой кости) и пилоном большеберцовой кости, которая охватывает блок таранной кости.
• Синденсмоз - фиброзное соединение между большеберцовой и малоберцовой костями, обеспечивающее стабильность вилки сустава.
• Остеофиты - костные разрастания по краям суставных поверхностей, являющиеся признаком остеоартрита.
• Суставная щель - пространство между суставными поверхностями костей, заполненное синовиальной жидкостью и покрытое хрящом. Ее сужение является признаком дегенерации хряща.
• Проекция - направление рентгеновских лучей по отношению к исследуемой области тела.
• Оттавские правила для голеностопного сустава (Ottawa Ankle Rules) - клинический алгоритм, позволяющий определить необходимость рентгенографии при травме голеностопного сустава для исключения клинически значимых переломов.
• Консолидация перелома - процесс сращения костных отломков.

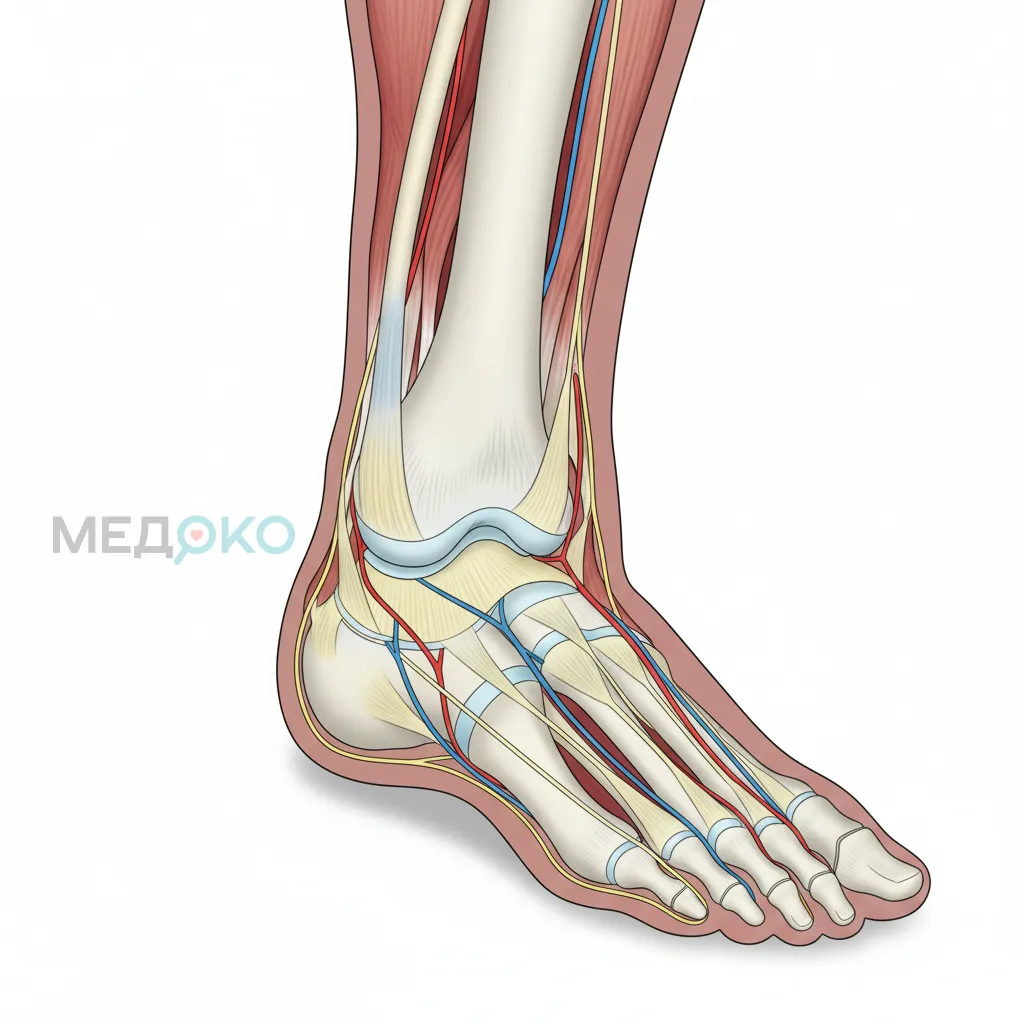

1. Анатомическое строение и биомеханика голеностопного сустава

Костные структуры

Голеностопный сустав является сложным биомеханическим комплексом, обеспечивающим опорную и динамическую функции нижней конечности. Он образован тремя костями: дистальным концом большеберцовой кости (tibia), дистальным концом малоберцовой кости (fibula) и таранной костью (talus). Дистальные эпифизы большеберцовой и малоберцовой костей формируют так называемую «вилку» голеностопного сустава, которая прочно охватывает блок таранной кости. Медиальная (внутренняя) лодыжка является частью большеберцовой кости, а латеральная (наружная) лодыжка - частью малоберцовой. Задний край суставной поверхности большеберцовой кости иногда называют задней лодыжкой или краем Фолькмана (Volkmann's triangle) [1].

Связочный аппарат и стабильность

Стабильность сустава обеспечивается мощным связочным аппаратом. С медиальной стороны расположена дельтовидная связка, состоящая из нескольких пучков и препятствующая вальгусному (наружу) подвывиху таранной кости. С латеральной стороны сустав укреплен тремя отдельными связками: передней таранно-малоберцовой, пяточно-малоберцовой и задней таранно-малоберцовой. Эти связки чаще всего повреждаются при инверсионной (подворачивание стопы внутрь) травме. Особую роль играет межберцовый синдесмоз - прочное фиброзное соединение между большеберцовой и малоберцовой костями, разрыв которого приводит к нестабильности вилки сустава и требует особого подхода к лечению [2].

2. Что такое рентгенография голеностопного сустава: физические основы и клиническое значение

Рентгенография - это метод лучевой диагностики, основанный на использовании ионизирующего излучения (рентгеновских лучей) для получения изображений внутренних структур тела. Принцип метода заключается в различной степени поглощения рентгеновских лучей тканями разной плотности. Костная ткань, богатая кальцием, поглощает излучение в значительной степени и на итоговом изображении (рентгенограмме) выглядит светлой (рентгенпозитивной). Мягкие ткани (мышцы, связки, жировая клетчатка) пропускают больше лучей и выглядят темными (рентгеннегативными) [3].

Рентгенография ГСС является методом первого выбора при большинстве травм и заболеваний этой области. Она позволяет с высокой точностью диагностировать:

• Переломы лодыжек, таранной кости, дистальных отделов костей голени.
• Вывихи и подвывихи в суставе.
• Признаки остеоартрита (сужение суставной щели, остеофиты, субхондральный склероз).
• Наличие инородных тел в области сустава (осколки металла, стекла).
• Некоторые воспалительные и опухолевые процессы в костях.
• Контроль репозиции отломков и консолидации переломов в динамике.

3. Показания для проведения рентгенографии голеностопного сустава

Назначение рентгенографии должно быть клинически обоснованным, чтобы избежать неоправданной лучевой нагрузки на пациента. Основным показанием является травма голеностопного сустава. Для стандартизации показаний и снижения числа ненужных исследований были разработаны и валидированы Оттавские правила для голеностопного сустава.

Применение Оттавских правил у взрослых пациентов обладает чувствительностью близкой к 100% в отношении клинически значимых переломов лодыжек, что позволяет безопасно отказаться от рентгенографии примерно в 30-40% случаев острых травм. У детей старше 5 лет правила также показывают высокую эффективность [6].

Прочие показания к проведению исследования:

• Подозрение на стрессовый перелом: при хронической боли у спортсменов или военнослужащих.
• Хроническая боль и ограничение движений в суставе: для диагностики остеоартрита, артрита (ревматоидного, подагрического).
• Деформации в области сустава: для оценки степени вальгусной или варусной деформации.
• Предоперационное планирование и послеоперационный контроль: для оценки положения металлоконструкций, консолидации перелома.
• Подозрение на наличие инородного тела: после проникающих ранений.
• Оценка состояния сустава у детей с врожденными аномалиями развития.

4. Противопоказания и ограничения при проведении рентгенографии

Несмотря на широкое применение, метод имеет свои противопоказания и ограничения.

Абсолютные противопоказания

Единственным абсолютным противопоказанием к проведению плановой рентгенографии является беременность, особенно в первом триместре, из-за потенциального тератогенного действия ионизирующего излучения на плод. В экстренных ситуациях, когда исследование жизненно необходимо, оно может быть проведено с использованием средств индивидуальной защиты (просвинцованный фартук на область живота и таза) и минимально возможной дозой облучения. Решение принимается консилиумом врачей [8].

Относительные противопоказания и ограничения

• Возраст пациента: У детей рентгенографию следует проводить по строгим показаниям из-за большей чувствительности растущих тканей к облучению. Необходимо учитывать наличие зон роста (эпифизарных пластинок), которые на снимках могут имитировать линию перелома для неопытного специалиста.
• Невозможность пациента сохранять неподвижность: Двигательные артефакты могут значительно снизить качество изображения.
• Наличие гипсовой повязки: Плотный гипс может затруднять визуализацию мелких костных фрагментов и оценку смещения отломков.

Диагностические ограничения метода

Основное ограничение рентгенографии - низкая информативность в оценке мягких тканей. Метод не позволяет визуализировать связки, сухожилия, суставной хрящ, мениски и мышцы. При подозрении на их повреждение (например, разрыв связок при отсутствии перелома) требуются дополнительные методы исследования, такие как УЗИ или МРТ [9]. Также рентгенография может быть недостаточно информативна при сложных внутрисуставных переломах без смещения или при необходимости детальной оценки костных фрагментов для планирования операции, в таких случаях методом выбора становится КТ.

5. Как подготовиться к исследованию

Подготовка для взрослых пациентов

В большинстве случаев специальной подготовки к рентгенографии голеностопного сустава не требуется. Исследование может быть проведено в любое время суток, натощак или после еды.

Основные моменты перед процедурой:

1. Снять металлические предметы: Необходимо снять все украшения (браслеты на ногу), пирсинг в области исследования.
2. Освободить область исследования от одежды: Пациента попросят снять обувь, носки и, возможно, брюки, чтобы обеспечить беспрепятственный доступ к суставу.
3. Информировать врача: Женщинам детородного возраста необходимо сообщить врачу или рентген-лаборанту о возможной или подтвержденной беременности.
4. Сообщить о предыдущих исследованиях: Если ранее уже проводились рентгеновские снимки, КТ или МРТ голеностопного сустава, желательно предоставить их врачу для сравнения в динамике.

Подготовка детей к исследованию

Процедура для детей технически не отличается от взрослой, но требует особого психологического подхода.

• Психологическая подготовка: Родителям или сопровождающим лицам следует объяснить ребенку в доступной форме, что процедура безболезненна и быстра. Можно использовать игровые элементы («сфотографировать ножку»).
• Присутствие родителей: Одному из родителей обычно разрешается находиться рядом с ребенком во время исследования для его успокоения (при условии использования средств защиты).
• Иммобилизация: Для маленьких детей, которые не могут сохранять неподвижность, могут потребоваться специальные фиксирующие устройства или помощь ассистента.

6. Порядок проведения процедуры рентгенографии

Процедура занимает всего несколько минут и выполняется рентген-лаборантом под контролем или по назначению врача-рентгенолога.

Стандартные проекции

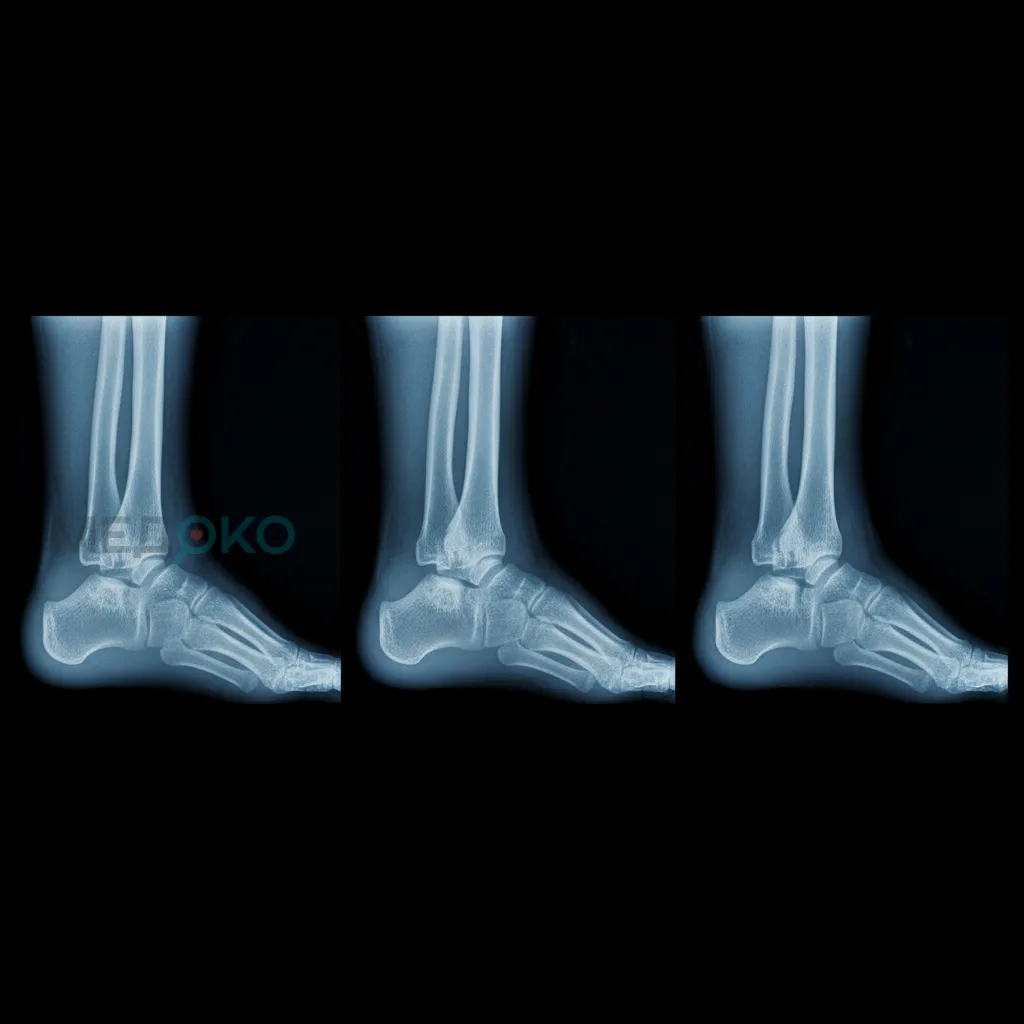

Для комплексной оценки голеностопного сустава, как правило, выполняются снимки в трех стандартных проекциях [10], [11]:

1. Передне-задняя (антеро-постериальная, АП) проекция: Пациент лежит на спине с выпрямленной ногой. Стопа находится в положении легкой внутренней ротации для выведения суставной щели. Проекция позволяет оценить состояние дистального отдела большеберцовой кости, медиальной лодыжки и медиальной части суставной щели.
2. Боковая (латеральная) проекция: Пациент лежит на боку (на стороне поврежденной ноги). Исследуемая нога слегка согнута, стопа перпендикулярна голени. Эта проекция идеально подходит для оценки заднего края большеберцовой кости, таранной и пяточной костей, а также для выявления выпота в суставе (жидкости).
3. Проекция для оценки вилки сустава ("Mortise view"): Положение пациента как в АП проекции, но голень и стопа ротируются внутрь на 15-20 градусов. Это ключевая проекция для оценки целостности вилки голеностопного сустава, так как она позволяет визуализировать суставную щель на всем ее протяжении без наложения костных структур. Расширение щели в этой проекции может указывать на разрыв синдесмоза.

Специальные (функциональные) проекции

В некоторых случаях для уточнения диагноза могут потребоваться дополнительные проекции:

• Снимки с нагрузкой (weight-bearing views): Выполняются в положении стоя. Позволяют оценить состояние суставной щели при артрозе, выявить нестабильность при повреждении связок или синдесмоза, которая может быть не видна на стандартных снимках.
• Стресс-тесты (stress views): Выполняются с принудительным варусным или вальгусным отклонением стопы. Используются для диагностики разрывов боковых связок по степени расхождения суставных поверхностей. В настоящее время применяются реже из-за болезненности и доступности МРТ.

7. Как интерпретировать результаты рентгенографии

Интерпретацию рентгенограмм проводит врач-рентгенолог, а окончательный диагноз ставит лечащий врач (травматолог, хирург, ревматолог) с учетом клинической картины. Существует системный подход к анализу снимков, часто описываемый мнемоникой ABCS.

• A (Alignment) - Соосность и выравнивание: Оценивается взаимное расположение костей. Проверяется конгруэнтность суставных поверхностей в вилке сустава, отсутствие вывихов и подвывихов.
• B (Bones) - Кости: Последовательно осматриваются все костные структуры на предмет наличия линий перелома (просветления), их характера (поперечный, косой, оскольчатый), смещения отломков. Оценивается целостность кортикального слоя, наличие участков уплотнения (склероза) или разрежения (остеопороза).
• C (Cartilage) - Хрящ: Суставной хрящ не виден на рентгенограммах, но о его состоянии судят по ширине суставной щели. В норме она должна быть равномерной. Сужение щели указывает на дегенерацию хряща (признак остеоартрита).
• S (Soft tissues) - Мягкие ткани: Оцениваются контуры мягких тканей. Наличие отека, особенно в виде локального затемнения (например, в проекции передней жировой подушки), может быть косвенным признаком травмы, даже если линия перелома не видна.

Таблица 1. Сравнение стандартных проекций рентгенографии голеностопного сустава

8. Средняя стоимость услуги

Стоимость рентгенографии голеностопного сустава в Российской Федерации может значительно варьироваться в зависимости от нескольких факторов:

• Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других регионах.
• Тип учреждения: В государственных поликлиниках и больницах по полису ОМС исследование проводится бесплатно (при наличии направления). В частных медицинских центрах стоимость услуги коммерческая.
• Объем исследования: Цена зависит от количества проекций (стандартно 2-3).

В среднем, на начало 2025 года, стоимость рентгенографии голеностопного сустава в двух проекциях в частных клиниках РФ колеблется от 1500 до 3500 рублей. Эта цена обычно включает само исследование, печать снимка и/или запись на цифровой носитель, а также заключение врача-рентгенолога.

Таблица 2. Дифференциальная диагностика боли в голеностопном суставе: Роль методов визуализации

9. Заключение

Рентгенография голеностопного сустава была и остается краеугольным камнем в диагностике травматических повреждений и многих хронических заболеваний этой области. Ее главные преимущества - быстрота, доступность и высокая информативность в отношении костных структур - делают ее незаменимым методом первичной диагностики. Внедрение в клиническую практику стандартизированных подходов, таких как Оттавские правила, позволило оптимизировать использование метода, снизив лучевую нагрузку на население и экономические затраты без ущерба для качества диагностики.

Вместе с тем, важно помнить об ограничениях рентгенографии, в первую очередь, о ее неспособности напрямую визуализировать мягкие ткани. При сохранении клинической симптоматики и отрицательных результатах рентгенографии, а также при подозрении на повреждение связочного аппарата, хряща или при необходимости детального планирования сложных операций, необходимо прибегать к дополнительным, более совершенным методам визуализации, таким как КТ, МРТ и УЗИ. Комплексный подход, основанный на анализе клинических данных и результатах адекватно подобранных методов визуализации, является залогом успешной диагностики и лечения патологии голеностопного сустава.

Список литературы и источников

Российские источники:

1. Клинические рекомендации "Переломы лодыжек у взрослых". Министерство Здравоохранения РФ. - URL: https://cr.minzdrav.gov.ru/recomend/189_1 (дата обращения: 15.01.2025). [7]
2. Национальное руководство по лучевой диагностике и терапии. Гл. ред. С.К. Терновой. - М.: ГЭОТАР-Медиа, 2018.
3. Травматология и ортопедия: учебник / [Н. В. Корнилов, Э. Г. Грязнухин, В. И. Осташко и др.] ; под ред. Н. В. Корнилова. - 4-е изд., доп. и перераб. - М. : ГЭОТАР-Медиа, 2016.
4. Статья "Современные подходы к лучевой диагностике повреждений голеностопного сустава". Русский медицинский журнал (РМЖ). - URL: https://www.rmj.ru/articles/travmatologiya/Sovremennye_podhody_k_luchevoy_diagnostike_povreghdeniy_golenostopnogo_sustava/ (дата обращения: 16.01.2025).
5. Информационный портал для врачей "Medvestnik". - URL: https://medvestnik.ru/ (дата обращения: 17.01.2025).

Иностранные источники:

1. Stiell IG, Greenberg GH, McKnight RD, et al. Decision rules for the use of radiography in acute ankle injuries. Refinement and prospective validation. JAMA. 1993;269(9):1127-1132. - URL: https://pubmed.ncbi.nlm.nih.gov/8429742/ (дата обращения: 15.01.2025). [4]
2. Bachmann LM, Kolb E, Koller MT, Steurer J, ter Riet G. Accuracy of Ottawa ankle rules to exclude fractures of the ankle and mid-foot: systematic review. BMJ. 2003;326(7386):417. - URL: https://www.cochranelibrary.com/central/doi/10.1002/central/CN-00431320/full (дата обращения: 16.01.2025). [5]
3. NICE guideline [NG38]. Fractures (non-complex): assessment and management. - URL: https://www.nice.org.uk/guidance/ng38 (дата обращения: 16.01.2025).
4. American College of Radiology (ACR) Appropriateness Criteria® Acute Ankle and Foot Trauma. - URL: https://acsearch.acr.org/docs/69420/Narrative/ (дата обращения: 17.01.2025). [3, 9, 10]
5. Boutis K, Plint A, Stimec J, et al. A clinical decision rule to identify children at low risk for requiring radiography for ankle injuries. JAMA Pediatr. 2021;175(9):e211603. - URL: https://jamanetwork.com/journals/jamapediatrics/fullarticle/2781404 (дата обращения: 18.01.2025). [6]
6. Goost H, Wierike S, Wragge J, et al. The Ankle Mortise: A new (3D) view on an old topic. Injury. 2014;45 Suppl 6:S18-24. - URL: https://www.sciencedirect.com/science/article/pii/S002013831400582X (дата обращения: 18.01.2025). [1, 2, 11]
