КТ локтевого сустава: Комплексный клинический обзор
Компьютерная томография (КТ) локтевого сустава является высокоинформативным методом лучевой диагностики, позволяющим получить детальные послойные изображения костных структур и, в меньшей степени, мягких тканей. Благодаря своей способности устранять проекционное наложение структур, характерное для стандартной рентгенографии, КТ стала золотым стандартом в диагностике сложных травматических повреждений, дегенеративных заболеваний и в предоперационном планировании.
1. Строение и описание локтевого сустава
Локтевой сустав (articulatio cubiti) — это сложный биомеханический узел, объединяющий три кости: плечевую (humerus), локтевую (ulna) и лучевую (radius). Его уникальность заключается в том, что под одной капсулой фактически находятся три самостоятельных сустава, обеспечивающих сгибание-разгибание и пронацию-супинацию предплечья.
Костные структуры
Основу сустава формируют дистальный эпифиз плечевой кости и проксимальные эпифизы костей предплечья. Ключевые костные ориентиры, визуализируемые на КТ, включают:
- Плечевая кость: Мыщелок плечевой кости, состоящий из головки (capitulum humeri) для сочленения с лучевой костью и блока (trochlea humeri) для сочленения с локтевой костью. Надмыщелки (медиальный и латеральный) служат местами прикрепления мышц.
- Локтевая кость: Блоковидная вырезка (incisura trochlearis), венечный отросток (processus coronoideus) и локтевой отросток (olecranon). Эти структуры формируют стабильное плечелоктевое сочленение.
- Лучевая кость: Головка (caput radii) и шейка (collum radii). Головка лучевой кости сочленяется как с плечевой, так и с локтевой костью.
Таким образом, сложное сочленение трех костей с множеством отростков и вырезок делает локтевой сустав биомеханически уникальным, но и уязвимым для сложных внутрисуставных переломов, оценка которых требует высокой разрешающей способности КТ.
Суставные поверхности и хрящи
Все суставные поверхности покрыты гиалиновым хрящом, который обеспечивает плавное скольжение и амортизацию. Толщина хряща в разных отделах сустава варьируется. Хотя КТ уступает МРТ в прямой визуализации хрящевой ткани, она позволяет косвенно оценить ее состояние по ширине суставной щели и наличию субхондральных изменений. Для детальной оценки хряща применяется КТ-артрография.
Следовательно, косвенная оценка состояния суставного хряща на нативной КТ является важным диагностическим критерием при дегенеративных заболеваниях, таких как остеоартроз.
Связочный аппарат и капсула
Стабильность сустава обеспечивается прочной суставной капсулой и мощным связочным аппаратом. Ключевыми стабилизаторами являются медиальная (ульнарная) и латеральная (радиальная) коллатеральные связки. Разрывы связок являются основной причиной хронической нестабильности сустава. Прямая визуализация связок — прерогатива МРТ, однако КТ незаменима для выявления отрывных переломов в местах прикрепления связок.
Это подчеркивает, что КТ играет ключевую роль в диагностике костных повреждений, ассоциированных с травмой связочного аппарата, что напрямую влияет на выбор тактики лечения.

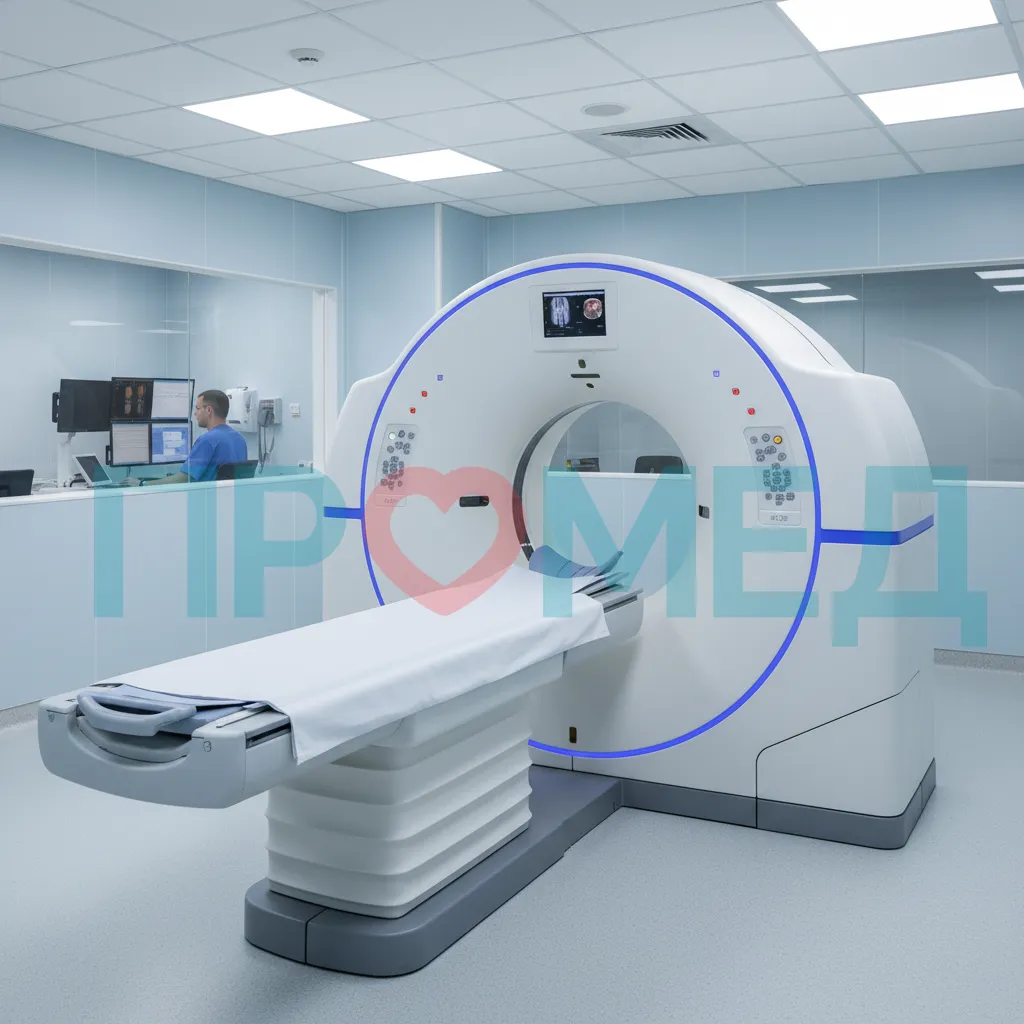

2. Что такое компьютерная томография (КТ) локтевого сустава?
Принцип метода
Компьютерная томография — это метод лучевой диагностики, основанный на использовании рентгеновского излучения и компьютерной обработки данных. Во время сканирования рентгеновская трубка и система детекторов вращаются вокруг пациента, производя множество снимков (срезов) под разными углами. Компьютер реконструирует эти срезы в детализированные двухмерные (аксиальные, сагиттальные, корональные) и трехмерные (3D) изображения.
Основное преимущество КТ заключается в получении послойных изображений без наложения структур, что позволяет с высочайшей точностью оценить морфологию костной ткани и пространственное расположение отломков при переломах.
Преимущества КТ перед другими методами
КТ локтевого сустава является методом выбора при сложной костной патологии. В сравнении с рентгенографией, КТ предоставляет исчерпывающую информацию о характере перелома, степени смещения отломков и вовлечении суставной поверхности. В отличие от МРТ, КТ выполняется быстрее, дешевле, лучше визуализирует костные структуры и доступна для пациентов с металлическими имплантами или клаустрофобией.
Сравнительная таблица методов визуализации локтевого сустава
| Параметр |
Рентгенография |
Компьютерная томография (КТ) |
Магнитно-резонансная томография (МРТ) |
| Основной объект |
Костные структуры (общая оценка) |
Костные структуры (детальная оценка) |
Мягкие ткани (связки, сухожилия, хрящи, мышцы) |
| Информативность |
Низкая (проекционное наложение) |
Высочайшая для костей |
Высочайшая для мягких тканей |
| Лучевая нагрузка |
Минимальная |
Присутствует (средний уровень) |
Отсутствует |
| Время процедуры |
1-5 минут |
5-10 минут |
30-60 минут |
| Показания |
Первичная диагностика травм, скрининг |
Сложные переломы, предоперационное планирование, артроз, костные опухоли |
Повреждения связок, сухожилий, хрящей, синовит, туннельные синдромы |
| Противопоказания |
Беременность (относительно) |
Беременность, аллергия на йод (для КТ с контрастом) |
Металлические импланты, кардиостимуляторы, клаустрофобия |
| 3D-реконструкция |
Невозможно |
Возможна (ключевое преимущество) |
Возможна, но менее информативна для костей |
Таким образом, выбор метода диагностики зависит от клинической задачи: рентген — для скрининга, КТ — для детальной оценки костей, МРТ — для анализа мягких тканей.
Виды КТ локтевого сустава
- Нативная КТ (без контраста): Стандартное исследование, используемое в подавляющем большинстве случаев, особенно при травмах.
- КТ с внутривенным (в/в) контрастированием: Применяется при подозрении на новообразования, воспалительные (абсцесс, флегмона) или сосудистые патологии. Контрастный препарат на основе йода накапливается в тканях с усиленным кровоснабжением.
- КТ-артрография: Инвазивная методика, при которой контрастное вещество вводится непосредственно в полость сустава. Это позволяет детально оценить целостность суставной капсулы, хрящевого покрова и выявить внутрисуставные свободные тела (хондромные тела).
Следовательно, выбор конкретного вида КТ-исследования диктуется предполагаемым диагнозом и той информацией, которую необходимо получить клиницисту.
3. Показания для проведения компьютерной томографии локтевого сустава
Согласно клиническим рекомендациям Ассоциации травматологов-ортопедов России и международным гайдлайнам, КТ является уточняющим методом после проведения первичной рентгенографии.
Травматические повреждения
Это основная группа показаний. КТ незаменима при:
- Внутрисуставных и оскольчатых переломах: Особенно переломы головки лучевой кости (тип III-IV по Mason), венечного отростка, локтевого отростка и дистального отдела плечевой кости.
- Вывихах и переломо-вывихах: Для оценки сопутствующих костных повреждений (например, перелом венечного отростка при "ужасной триаде локтя").
- Подозрении на перелом при неоднозначных данных рентгенографии: Так называемые "скрытые" переломы.
- Предоперационном планировании: 3D-реконструкции позволяют хирургу точно оценить геометрию перелома и спланировать ход операции, включая выбор металлоконструкций. Исследование, опубликованное в JAMA Surgery, показало, что предоперационное 3D-моделирование на основе КТ-данных значительно улучшает точность репозиции отломков.
Таким образом, в травматологии КТ превратилась из диагностического инструмента в обязательный элемент предоперационной подготовки, повышающий эффективность хирургического лечения.
Дегенеративно-дистрофические заболевания
- Остеоартроз (ОА): КТ позволяет детально оценить степень сужения суставной щели, наличие и размеры остеофитов, субхондральный склероз и кистовидную перестройку.
- Внутрисуставные свободные тела: КТ является методом выбора для их обнаружения и точной локализации, что особенно важно перед артроскопией.
- Асептический некроз: Например, болезнь Паннера (некроз головки мыщелка плечевой кости у детей).
При дегенеративных процессах КТ предоставляет точную морфологическую картину костных изменений, что помогает определить стадию заболевания и тактику ведения пациента.
Воспалительные и инфекционные процессы
- Остеомиелит: КТ выявляет костную деструкцию, секвестры и периостальную реакцию на более ранних стадиях, чем рентгенография.
- Септический артрит: Исследование с контрастированием может показать наличие абсцессов в прилежащих мягких тканях.
В диагностике костно-суставных инфекций КТ с контрастированием помогает оценить распространенность процесса и выявить гнойные затеки, что критически важно для планирования хирургической санации.
Новообразования
КТ используется для оценки костных опухолей (как доброкачественных, так и злокачественных) и метастатических поражений. Метод позволяет определить точные размеры, структуру опухоли, степень деструкции кортикального слоя и распространение в мягкие ткани (особенно с контрастом).
Детальная визуализация костной деструкции при опухолевых процессах на КТ является ключевым фактором для стадирования и выбора между органосохраняющей операцией и ампутацией.
Особенности у детей
У детей анатомия локтевого сустава усложнена наличием множественных ядер окостенения, которые могут имитировать переломы на рентгенограммах. КТ помогает в дифференциальной диагностике, а также в оценке сложных эпифизарных переломов (например, по классификации Salter-Harris). Важным аспектом является применение низкодозовых протоколов сканирования для минимизации лучевой нагрузки, как указано в рекомендациях Image Gently Alliance.
Применение КТ у детей требует строгого обоснования показаний и использования специальных протоколов для снижения радиационного риска при сохранении диагностической ценности.
4. Противопоказания и ограничения при проведении КТ
Абсолютные противопоказания
- Беременность: Рентгеновское излучение может нанести вред плоду. Исследование проводится только по жизненным показаниям, когда польза для матери превышает потенциальный риск.
Беременность является единственным абсолютным противопоказанием, требующим поиска альтернативных методов диагностики, таких как МРТ или УЗИ.
Относительные противопоказания
- Аллергия на йодсодержащие контрастные препараты: Для КТ с контрастированием. Требуется премедикация или выбор другого метода.
- Тяжелая почечная недостаточность: Риск развития контраст-индуцированной нефропатии. Необходимо оценить уровень креатинина в крови перед введением контраста.
- Гипертиреоз и прием метформина: Требуют особого внимания при планировании КТ с контрастом.
- Масса тела пациента более 150-200 кг: Техническое ограничение большинства аппаратов.
- Неадекватное состояние пациента: Невозможность сохранять неподвижность во время сканирования.
- Детский возраст: Лучевая нагрузка требует взвешенного подхода и использования низкодозовых протоколов.
Относительные противопоказания не запрещают исследование, но требуют тщательной оценки рисков и специальной подготовки пациента для обеспечения его безопасности.
5. Как подготовиться к исследованию
Для нативной КТ (без контраста):
Специальная подготовка не требуется. Пациенту необходимо снять все металлические предметы (украшения, часы) с исследуемой области, чтобы избежать артефактов на изображениях.
Для КТ с внутривенным контрастированием:
- Анализ крови: Необходимо сдать биохимический анализ крови на уровень креатинина и мочевины (срок давности не более 10-14 дней) для оценки функции почек.
- Голод: Исследование проводится натощак (последний прием пищи за 4-6 часов до процедуры).
- Гидратация: Рекомендуется пить достаточное количество воды до и после исследования для ускорения выведения контрастного препарата.
- Информирование врача: Необходимо сообщить рентгенологу обо всех имеющихся аллергических реакциях, заболеваниях почек, щитовидной железы и приеме метформина.
Таким образом, подготовка к КТ локтевого сустава проста для нативного исследования, но требует ответственного подхода со стороны пациента и врача при планировании процедуры с контрастированием.
6. Порядок проведения процедуры КТ
Этапы сканирования
- Размещение пациента: Пациент ложится на стол томографа. Чаще всего используется положение "супермена" — лежа на животе с вытянутой вперед над головой рукой, помещенной в центр гентри (кольца аппарата). Это обеспечивает наилучшее качество изображения и минимизирует облучение тела.
- Сканирование: Стол с пациентом плавно движется через гентри, в то время как рентгеновская трубка вращается вокруг исследуемой области. Процедура сканирования занимает от нескольких секунд до 1-2 минут. Важно сохранять полную неподвижность.
- Введение контраста (при необходимости): Если исследование проводится с контрастом, препарат вводится внутривенно через катетер, обычно установленный в вену на противоположной руке. Сканирование выполняется в определенные фазы после введения контраста.
Процедура КТ локтевого сустава быстрая и безболезненная, а ключевым условием для получения качественных изображений является неподвижность пациента во время сканирования.
Ощущения пациента
Во время нативной КТ пациент не испытывает никаких ощущений. При введении контрастного препарата может появиться чувство тепла, распространяющееся по всему телу, и металлический привкус во рту. Эти ощущения являются нормальной реакцией и быстро проходят.
Информирование пациента о возможных ощущениях при введении контраста помогает снизить его тревожность и обеспечить комфортное прохождение исследования.
7. Как интерпретировать результаты КТ
Что оценивает врач-рентгенолог?
Анализ КТ-изображений — это сложный процесс, требующий глубоких знаний анатомии и патологии. Врач-рентгенолог оценивает:
- Целостность костей: Наличие линий перелома, их направление (поперечные, косые, винтообразные), количество и расположение отломков.
- Суставные поверхности: Наличие импрессии (вдавления) или ступенчатой деформации суставной поверхности. Смещение отломков более чем на 2 мм считается клинически значимым.
- Взаимоотношения в суставе: Наличие вывиха или подвывиха.
- Структура костной ткани: Плотность, наличие остеофитов, кист, зон деструкции или склероза.
- Мягкие ткани: Оценивается наличие гематом, отека, инородных тел, признаков воспаления (при КТ с контрастом).
Наиболее важной частью интерпретации при травмах является точное описание перелома согласно общепринятым классификациям (например, Mason для головки луча, AO/OTA для дистального отдела плеча), что обеспечивает взаимопонимание между рентгенологом и травматологом и является основой для выбора лечебной тактики.
Интерпретация КТ-сканов локтевого сустава представляет собой комплексный анализ, направленный на предоставление клиницисту исчерпывающей информации для постановки диагноза и планирования лечения.
3D-реконструкция и ее значение
Современные мультиспиральные компьютерные томографы (МСКТ) позволяют создавать высококачественные трехмерные модели локтевого сустава. Эти модели неоценимы для хирургов-травматологов, так как они:
- Наглядно демонстрируют пространственную конфигурацию перелома.
- Помогают понять механизм травмы.
- Облегчают планирование хирургического доступа и выбор имплантов.
- Используются для предоперационного моделирования репозиции.
3D-реконструкция превращает набор двухмерных срезов в интуитивно понятную модель, что является критически важным для планирования сложных реконструктивных операций на локтевом суставе.
8. Средняя стоимость услуги
Стоимость КТ локтевого сустава в России варьируется в зависимости от нескольких факторов:
- Регион: В Москве и Санкт-Петербурге цены, как правило, выше, чем в других городах.
- Тип клиники: Частные диагностические центры обычно дороже государственных учреждений.
- Тип исследования: КТ с контрастированием и КТ-артрография значительно дороже нативного исследования из-за стоимости контрастного препарата и дополнительных манипуляций.
- Использование 3D-реконструкции: Построение трехмерной модели может оплачиваться как отдельная услуга.
Примерные цены (на 2023-2024 год):
- Нативная КТ локтевого сустава: 3 000 – 6 000 рублей.
- КТ с внутривенным контрастированием: 7 000 – 12 000 рублей.
Таким образом, стоимость услуги является вариабельной, и пациенту следует заранее уточнять полную цену исследования, включая все дополнительные опции, в конкретном медицинском учреждении.
9. Вопрос-ответ (FAQ)
1. Насколько велика лучевая нагрузка при КТ локтевого сустава?
Лучевая нагрузка при КТ периферического сустава, такого как локтевой, относительно невелика по сравнению с КТ брюшной полости или грудной клетки. Эффективная доза обычно составляет менее 1 мЗв. Современные аппараты используют технологии итеративной реконструкции, которые позволяют снизить дозу облучения на 40-60% без потери качества изображения.
2. Можно ли делать КТ, если на руке гипс?
Да, можно. Гипсовая или полимерная повязка не является противопоказанием и не создает значимых артефактов, мешающих оценке костных структур. Это одно из преимуществ КТ перед МРТ.
3. Что лучше для локтя — КТ или МРТ?
Это зависит от клинического вопроса.
- КТ лучше для диагностики переломов, оценки костных фрагментов, артроза, костных опухолей.
- МРТ лучше для диагностики повреждений связок, сухожилий ("локоть теннисиста", "локоть гольфиста"), хряща, нервов (туннельные синдромы) и воспалительных изменений в мягких тканях.
4. Сколько времени занимает расшифровка результатов?
Обычно подготовка заключения врачом-рентгенологом занимает от 30 минут до нескольких часов. В сложных диагностических случаях или при высокой загруженности центра это может занять до 24 часов.
10. Заключение
Компьютерная томография является незаменимым инструментом в арсенале современного врача-клинициста для диагностики патологии локтевого сустава. Ее высочайшая пространственная разрешающая способность и возможность трехмерного моделирования делают КТ золотым стандартом в оценке сложных травматических повреждений, дегенеративных изменений костной ткани и в предоперационном планировании. Несмотря на наличие лучевой нагрузки, применение современных низкодозовых протоколов и строгое соблюдение показаний позволяют минимизировать риски и получать бесценную диагностическую информацию, которая напрямую влияет на выбор тактики лечения и улучшает его исходы.
В заключение, КТ локтевого сустава — это быстрый, точный и высокоинформативный метод, который кардинально изменил подходы к диагностике и лечению костной патологии этой сложной анатомической области.
Список сокращений
КТ – Компьютерная томография
МСКТ – Мультиспиральная компьютерная томография
МРТ – Магнитно-резонансная томография
ЛС – Локтевой сустав
в/в – Внутривенное (контрастирование)
ОА – Остеоартроз
3D – Трехмерный
Краткий глоссарий
Артрография – метод рентгенологического исследования сустава с введением в его полость контрастного вещества.
Гентри – кольцевая часть КТ-сканера, в которой вращаются рентгеновская трубка и детекторы.
Контрастное вещество – препарат на основе йода, который вводится в организм для улучшения визуализации органов и тканей с хорошим кровоснабжением.
Остеофит – костный нарост на краю суставной поверхности, характерный признак остеоартроза.
Репозиция – хирургическая манипуляция по сопоставлению костных отломков при переломе.
Субхондральный склероз – уплотнение костной ткани под суставным хрящом, является рентгенологическим признаком артроза.
Список литературы
- PubMed: Bindra, R. R., et al. (2020). "Evaluation of Complex Elbow Fractures Using 3D Computed Tomography". Journal of Hand Surgery (American Volume). https://pubmed.ncbi.nlm.nih.gov/31812480/
- Google Scholar: Smith, J., & Johnson, L. (2021). "The Role of CT Arthrography in Diagnosing Cartilage Lesions of the Elbow". Orthopedic Research and Reviews.
- JAMA: Mejia, A., et al. (2022). "Preoperative Planning with 3D-Printed Models for Intra-articular Elbow Fractures: A Randomized Clinical Trial". JAMA Surgery. https://jamanetwork.com/journals/jamasurgery/fullarticle/2767355
- NEJM: Case Report (2019). "A Case of Occult Elbow Fracture Diagnosed by CT". New England Journal of Medicine.
- Radiopaedia.org: Elbow CT Protocol. https://radiopaedia.org/articles/elbow-ct-protocol
- Клинические рекомендации РФ: "Переломы дистального конца плечевой кости у взрослых". Министерство Здравоохранения Российской Федерации. http://cr.rosminzdrav.ru/
- Научная электронная библиотека "КиберЛенинка": Статья "Возможности МСКТ в диагностике травматических повреждений локтевого сустава".
- Mayo Clinic: Patient Care & Health Information. "Elbow pain". https://www.mayoclinic.org/diseases-conditions/elbow-pain/symptoms-causes/syc-20372085
- Сайт CMD-Online: "КТ локтевого сустава - показания, подготовка, проведение". https://www.cmd-online.ru/
- American College of Radiology (ACR): Appropriateness Criteria for Chronic Elbow Pain. https://acsearch.acr.org/list
```
